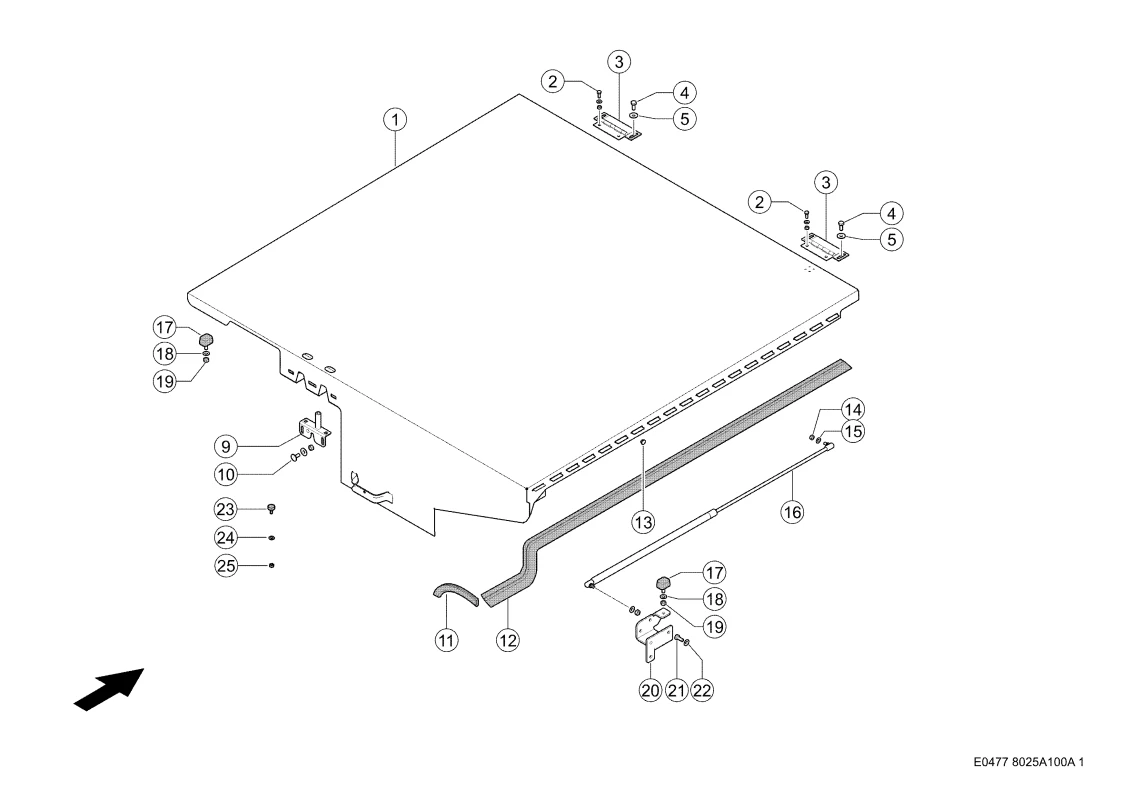

Капот двигателя. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Капот двигателя. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Артикул: 194276308 Категории: Запчасти к комбайнам Claas Tucano, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Капот Двигателя 0025993543 |
Ссылка на деталь | 0025993543 |
Номер на схеме | 2 |
Название детали | Болт 6-Гр. 0002374650 |
Ссылка на деталь | 0002374650 |
Номер на схеме | 2 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 2 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 3 |
Название детали | Шарнир 0007484180 |
Ссылка на деталь | 0007484180 |
Номер на схеме | 4 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 5 |
Название детали | Шайба Контактная 0002393931 |
Ссылка на деталь | 0002393931 |
Номер на схеме | 9 |
Название детали | Заглушка 0001428320 |
Ссылка на деталь | 0001428320 |
Номер на схеме | 10 |
Название детали | Винт Полупотайной 0002349530 |
Ссылка на деталь | 0002349530 |
Номер на схеме | 10 |
Название детали | Шайба Контактная 0002393931 |
Ссылка на деталь | 0002393931 |
Номер на схеме | 10 |
Название детали | Шайба 0002330610 |
Ссылка на деталь | 0002330610 |
Номер на схеме | 10 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 11 |
Название детали | Профиль Уплотнительный 0001365050 |
Ссылка на деталь | 0001365050 |
Номер на схеме | 12 |
Название детали | Профиль П-Обр. 0007836040 |
Ссылка на деталь | 0007836040 |
Номер на схеме | 13 |
Название детали | Заглушка 0002440790 |
Ссылка на деталь | 0002440790 |
Номер на схеме | 14 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 15 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 16 |
Название детали | Элемент Упругий 0007988570 |
Ссылка на деталь | 0007988570 |
Номер на схеме | 17 |
Название детали | Буфер Упорный 0009117161 |
Ссылка на деталь | 0009117161 |
Номер на схеме | 18 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 19 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 20 |
Название детали | Держатель 0007812552 |
Ссылка на деталь | 0007812552 |
Номер на схеме | 21 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 22 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 23 |
Название детали | Буфер Упорный 0002394970 |
Ссылка на деталь | 0002394970 |
Номер на схеме | 24 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 25 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Капот двигателя, Навесные детали / пневматика, Облицовка / кожухи |
