Капотирование двигателя. Облицовка / кожухи. Навесные детали пневматика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Капотирование двигателя. Облицовка / кожухи. Навесные детали / пневматика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999

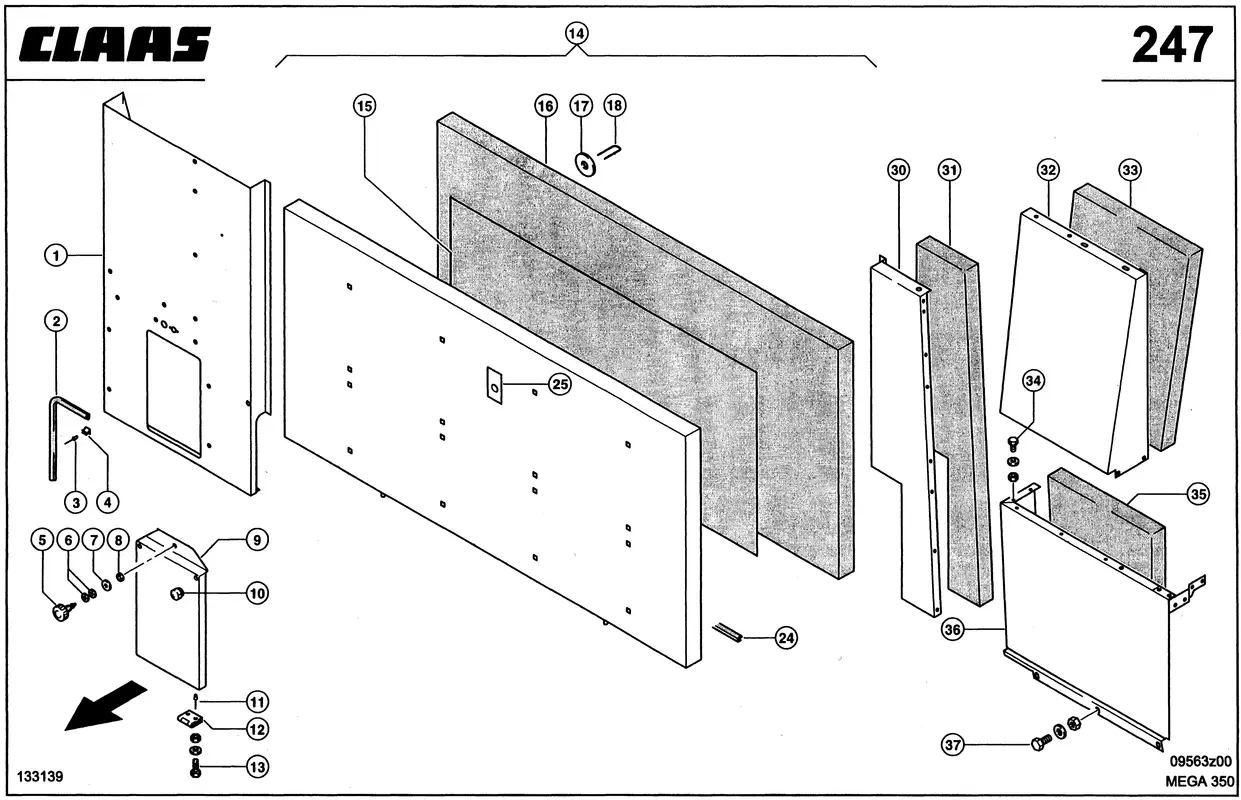

Описание
| Номер на схеме | 1 |
| Название детали | Стенка Двигателя 0005439411 |
| Ссылка на деталь | 0005439411 |
| Номер на схеме | 2 |
| Название детали | Профиль Уплотнительный 0002013540 |
| Ссылка на деталь | 0002013540 |
| Номер на схеме | 3 |
| Название детали | Заклепка 0002367011 |
| Ссылка на деталь | 0002367011 |
| Номер на схеме | 4 |
| Название детали | Зажим Пружинный 0007257780 |
| Ссылка на деталь | 0007257780 |
| Номер на схеме | 5 |
| Название детали | Болт Запорный 0007258040 |
| Ссылка на деталь | 0007258040 |
| Номер на схеме | 6 |
| Название детали | Диск 0002381661 |
| Ссылка на деталь | 0002381661 |
| Номер на схеме | 7 |
| Название детали | Шайба Уплотн. 0007257760 |
| Ссылка на деталь | 0007257760 |
| Номер на схеме | 8 |
| Название детали | Кольцо Стопорное 0007257770 |
| Ссылка на деталь | 0007257770 |
| Номер на схеме | 9 |
| Название детали | Щиток 0005431940 |
| Ссылка на деталь | 0005431940 |
| Номер на схеме | 10 |
| Название детали | Буфер 0008215830 |
| Ссылка на деталь | 0008215830 |
| Номер на схеме | 11 |
| Название детали | Заклепка Глухая 0002378530 |
| Ссылка на деталь | 0002378530 |
| Номер на схеме | 12 |
| Название детали | Шарнир 0007257730 |
| Ссылка на деталь | 0007257730 |
| Номер на схеме | 13 |
| Название детали | Болт 6-Гр. 0002374650 |
| Ссылка на деталь | 0002374650 |
| Номер на схеме | 13 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 13 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 14 |
| Название детали | Щиток 0006015165 |
| Ссылка на деталь | 0006015165 |
| Номер на схеме | 15 |
| Название детали | Пластина Изоляц. 0006014080 |
| Ссылка на деталь | 0006014080 |
| Номер на схеме | 16 |
| Название детали | Изоляция 0006879620 |
| Ссылка на деталь | 0006879620 |
| Номер на схеме | 17 |
| Название детали | Шайба 0002390710 |
| Ссылка на деталь | 0002390710 |
| Номер на схеме | 18 |
| Название детали | Скобка 0006861350 |
| Ссылка на деталь | 0006861350 |
| Номер на схеме | 24 |
| Название детали | Профиль Уплотнительный 0002013540 |
| Ссылка на деталь | 0002013540 |
| Номер на схеме | 25 |
| Название детали | Пластина 0008138880 |
| Ссылка на деталь | 0008138880 |
| Номер на схеме | 30 |
| Название детали | Стенка Боковая 0005418310 |
| Ссылка на деталь | 0005418310 |
| Номер на схеме | 31 |
| Название детали | Пластина Изоляц. 0006643741 |
| Ссылка на деталь | 0006643741 |
| Номер на схеме | 32 |
| Название детали | Панель Передняя 0005418331 |
| Ссылка на деталь | 0005418331 |
| Номер на схеме | 33 |
| Название детали | Пластина Изоляц. 0006643750 |
| Ссылка на деталь | 0006643750 |
| Номер на схеме | 34 |
| Название детали | Болт 6-Гр. 0002374650 |
| Ссылка на деталь | 0002374650 |
| Номер на схеме | 34 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 34 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 35 |
| Название детали | Пластина Изоляц. 0006643650 |
| Ссылка на деталь | 0006643650 |
| Номер на схеме | 36 |
| Название детали | Стенка Передняя 0005432341 |
| Ссылка на деталь | 0005432341 |
| Номер на схеме | 37 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 37 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 37 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Капотирование двигателя, Навесные детали / пневматика, Облицовка / кожухи |
