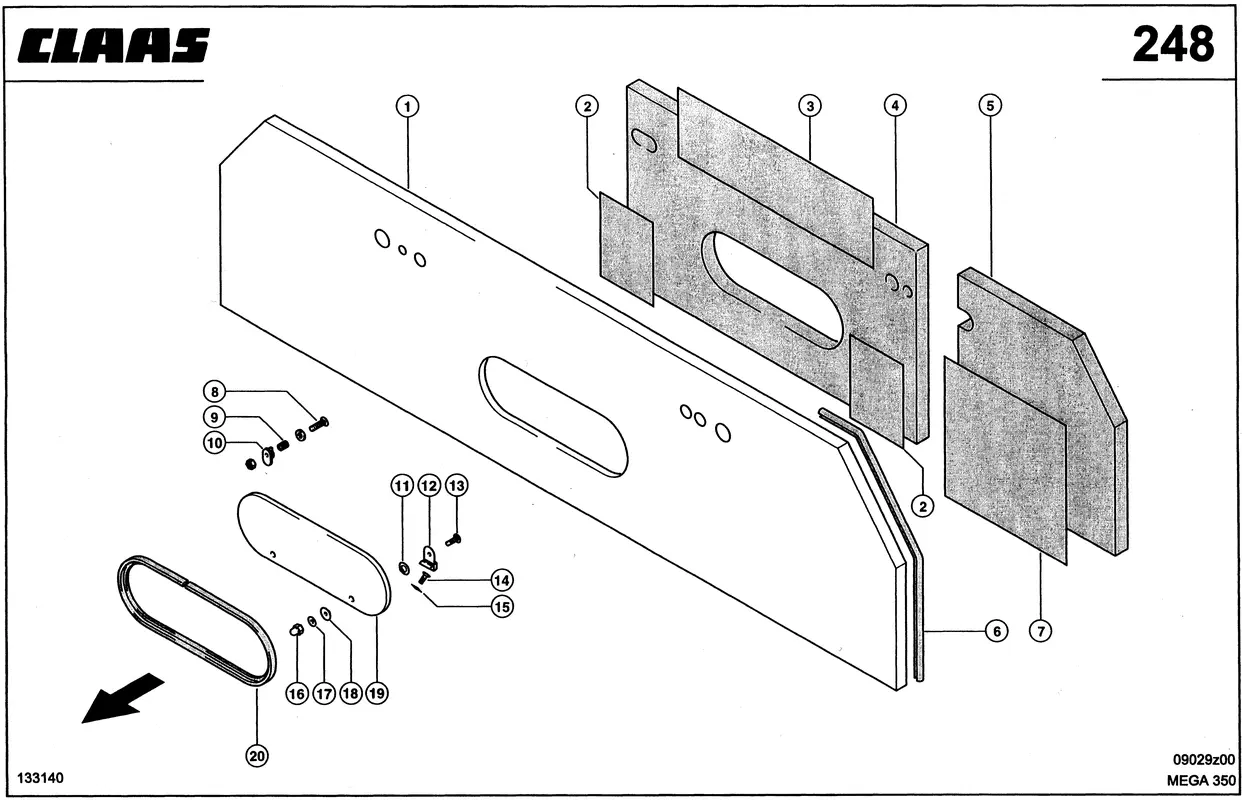

Капотирование двигателя. Облицовка / кожухи. Навесные детали пневматика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 1
Капотирование двигателя. Облицовка / кожухи. Навесные детали / пневматика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Стенка Передняя 0005413881 |
| Ссылка на деталь | 0005413881 |
| Номер на схеме | 2 |
| Название детали | Пластина Изоляц. 0006010770 |
| Ссылка на деталь | 0006010770 |
| Номер на схеме | 3 |
| Название детали | Пластина Изоляц. 0006178840 |
| Ссылка на деталь | 0006178840 |
| Номер на схеме | 4 |
| Название детали | Изоляция 0005413790 |
| Ссылка на деталь | 0005413790 |
| Номер на схеме | 5 |
| Название детали | Изоляция 0005413770 |
| Ссылка на деталь | 0005413770 |
| Номер на схеме | 6 |
| Название детали | Профиль Уплотнительный 0002013540 |
| Ссылка на деталь | 0002013540 |
| Номер на схеме | 7 |
| Название детали | Пластина Изоляц. 0006828070 |
| Ссылка на деталь | 0006828070 |
| Номер на схеме | 8 |
| Название детали | Винт Полупотайной 0002389231 |
| Ссылка на деталь | 0002389231 |
| Номер на схеме | 8 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 8 |
| Название детали | Плоская Шайба 0002361800 |
| Ссылка на деталь | 0002361800 |
| Номер на схеме | 9 |
| Название детали | Пружина Сжатия 0007789790 |
| Ссылка на деталь | 0007789790 |
| Номер на схеме | 10 |
| Название детали | Прижим 0007019860 |
| Ссылка на деталь | 0007019860 |
| Номер на схеме | 11 |
| Название детали | Шайба Резиновая 0006063510 |
| Ссылка на деталь | 0006063510 |
| Номер на схеме | 12 |
| Название детали | Шарнир 0006063810 |
| Ссылка на деталь | 0006063810 |
| Номер на схеме | 13 |
| Название детали | Винт Полупотайной 0006100981 |
| Ссылка на деталь | 0006100981 |
| Номер на схеме | 14 |
| Название детали | Винт Потайной 0002370610 |
| Ссылка на деталь | 0002370610 |
| Номер на схеме | 15 |
| Название детали | Пластина С Резьб. 0006063890 |
| Ссылка на деталь | 0006063890 |
| Номер на схеме | 16 |
| Название детали | Гайка Колпачковая 0002380880 |
| Ссылка на деталь | 0002380880 |
| Номер на схеме | 17 |
| Название детали | Диск 0002368280 |
| Ссылка на деталь | 0002368280 |
| Номер на схеме | 18 |
| Название детали | Шайба Резиновая 0006063520 |
| Ссылка на деталь | 0006063520 |
| Номер на схеме | 19 |
| Название детали | Стекло Заднее 0006062090 |
| Ссылка на деталь | 0006062090 |
| Номер на схеме | 20 |
| Название детали | Профиль Уплотнительный 0002013540 |
| Ссылка на деталь | 0002013540 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Капотирование двигателя, Навесные детали / пневматика, Облицовка / кожухи |
