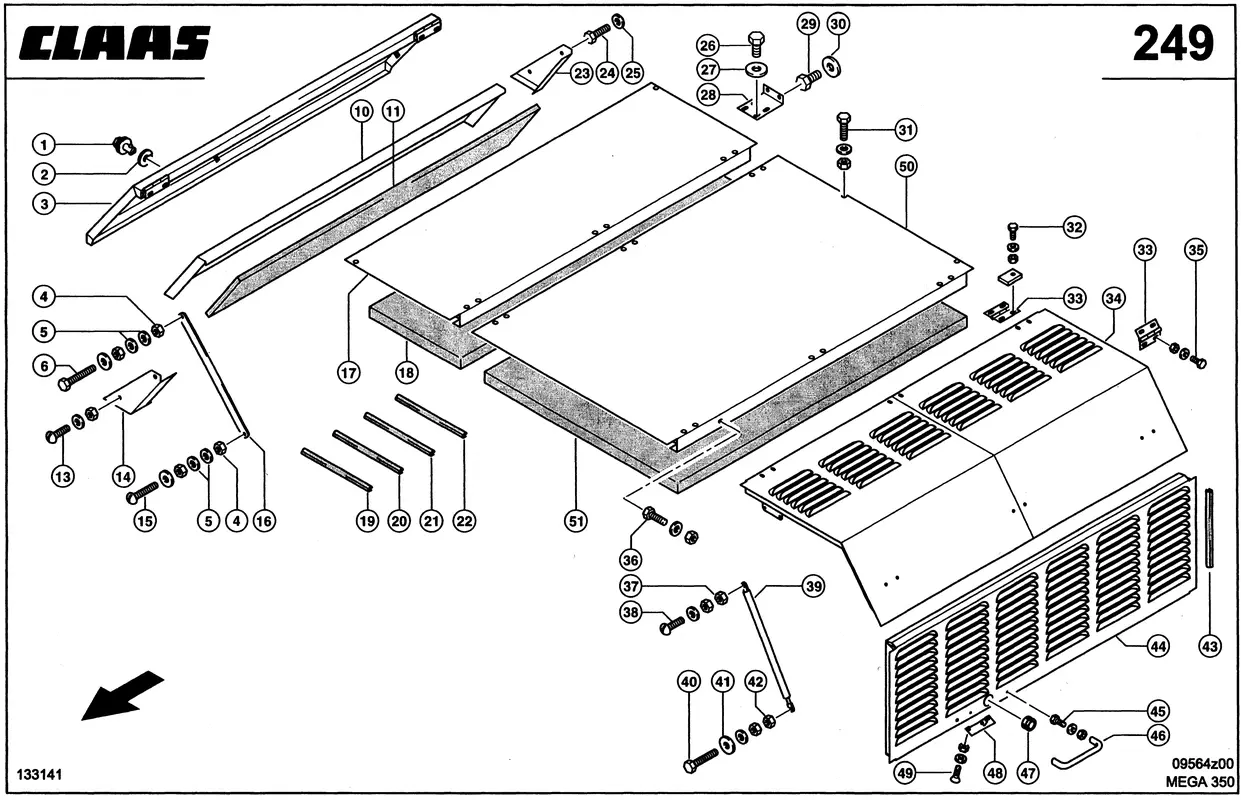

Капотирование двигателя. Облицовка / кожухи. Навесные детали пневматика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 2
Капотирование двигателя. Облицовка / кожухи. Навесные детали / пневматика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 2
Описание
| Номер на схеме | 1 |
| Название детали | Цапфа Запорная 0006016080 |
| Ссылка на деталь | 0006016080 |
| Номер на схеме | 2 |
| Название детали | Шайба Опорная 0006012430 |
| Ссылка на деталь | 0006012430 |
| Номер на схеме | 3 |
| Название детали | Щиток 0005420020 |
| Ссылка на деталь | 0005420020 |
| Номер на схеме | 4 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 5 |
| Название детали | Шайба Уплотн. 0007257760 |
| Ссылка на деталь | 0007257760 |
| Номер на схеме | 6 |
| Название детали | Болт 6-Гр. 0002381250 |
| Ссылка на деталь | 0002381250 |
| Номер на схеме | 6 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 6 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 10 |
| Название детали | Щиток 0005421511 |
| Ссылка на деталь | 0005421511 |
| Номер на схеме | 11 |
| Название детали | Изоляция 0005421530 |
| Ссылка на деталь | 0005421530 |
| Номер на схеме | 13 |
| Название детали | Винт Полупотайной 0006100991 |
| Ссылка на деталь | 0006100991 |
| Номер на схеме | 13 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 13 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 14 |
| Название детали | Опора Передняя 0005431460 |
| Ссылка на деталь | 0005431460 |
| Номер на схеме | 15 |
| Название детали | Винт Полупотайной 0008018841 |
| Ссылка на деталь | 0008018841 |
| Номер на схеме | 15 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 15 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 16 |
| Название детали | Стойка 0005413780 |
| Ссылка на деталь | 0005413780 |
| Номер на схеме | 17 |
| Название детали | Пластина Крыши 0005421480 |
| Ссылка на деталь | 0005421480 |
| Номер на схеме | 18 |
| Название детали | Изоляция 0005421550 |
| Ссылка на деталь | 0005421550 |
| Номер на схеме | 19 |
| Название детали | Защита Кромок 0002007060 |
| Ссылка на деталь | 0002007060 |
| Номер на схеме | 20 |
| Название детали | Профиль Уплотнительный 0002009090 |
| Ссылка на деталь | 0002009090 |
| Номер на схеме | 21 |
| Название детали | Профиль Уплотнительный 0002009090 |
| Ссылка на деталь | 0002009090 |
| Номер на схеме | 22 |
| Название детали | Профиль Уплотнительный 0002009090 |
| Ссылка на деталь | 0002009090 |
| Номер на схеме | 23 |
| Название детали | Опора Задняя 0005431451 |
| Ссылка на деталь | 0005431451 |
| Номер на схеме | 24 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 25 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 26 |
| Название детали | Болт 6-Гр. 0002375700 |
| Ссылка на деталь | 0002375700 |
| Номер на схеме | 27 |
| Название детали | Шайба Контактная 0002393941 |
| Ссылка на деталь | 0002393941 |
| Номер на схеме | 28 |
| Название детали | Уголок 0005457210 |
| Ссылка на деталь | 0005457210 |
| Номер на схеме | 29 |
| Название детали | Болт 6-Гр. 0002375700 |
| Ссылка на деталь | 0002375700 |
| Номер на схеме | 30 |
| Название детали | Шайба Контактная 0002393941 |
| Ссылка на деталь | 0002393941 |
| Номер на схеме | 31 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 31 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 31 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 32 |
| Название детали | Болт 6-Гр. 0002374650 |
| Ссылка на деталь | 0002374650 |
| Номер на схеме | 32 |
| Название детали | Пластина С Резьб. 0006815900 |
| Ссылка на деталь | 0006815900 |
| Номер на схеме | 32 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 32 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 33 |
| Название детали | Шарнир 0006067371 |
| Ссылка на деталь | 0006067371 |
| Номер на схеме | 34 |
| Название детали | Крышка Двигателя 0005420050 |
| Ссылка на деталь | 0005420050 |
| Номер на схеме | 35 |
| Название детали | Болт 6-Гр. 0002374650 |
| Ссылка на деталь | 0002374650 |
| Номер на схеме | 35 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 35 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 36 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 36 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 36 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 37 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 38 |
| Название детали | Винт Полупотайной 0008018831 |
| Ссылка на деталь | 0008018831 |
| Номер на схеме | 38 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 38 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 39 |
| Название детали | Элемент Упругий 0006096350 |
| Ссылка на деталь | 0006096350 |
| Номер на схеме | 40 |
| Название детали | Болт 6-Гр. 0002362130 |
| Ссылка на деталь | 0002362130 |
| Номер на схеме | 40 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 40 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 41 |
| Название детали | Шайба 0002368290 |
| Ссылка на деталь | 0002368290 |
| Номер на схеме | 42 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 43 |
| Название детали | Профиль Уплотнительный 0002009090 |
| Ссылка на деталь | 0002009090 |
| Номер на схеме | 44 |
| Название детали | Крышка Двигателя 0005420090 |
| Ссылка на деталь | 0005420090 |
| Номер на схеме | 45 |
| Название детали | Болт 6-Гр. 0002374640 |
| Ссылка на деталь | 0002374640 |
| Номер на схеме | 45 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 45 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 46 |
| Название детали | Рукоятка 0009812550 |
| Ссылка на деталь | 0009812550 |
| Номер на схеме | 47 |
| Название детали | Провод 0002384560 |
| Ссылка на деталь | 0002384560 |
| Номер на схеме | 48 |
| Название детали | Замок Крышки 0006096361 |
| Ссылка на деталь | 0006096361 |
| Номер на схеме | 49 |
| Название детали | Винт Потайной 0002370610 |
| Ссылка на деталь | 0002370610 |
| Номер на схеме | 49 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 49 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 50 |
| Название детали | Пластина Крыши 0005421450 |
| Ссылка на деталь | 0005421450 |
| Номер на схеме | 51 |
| Название детали | Изоляция 0005421470 |
| Ссылка на деталь | 0005421470 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Капотирование двигателя, Навесные детали / пневматика, Облицовка / кожухи |
