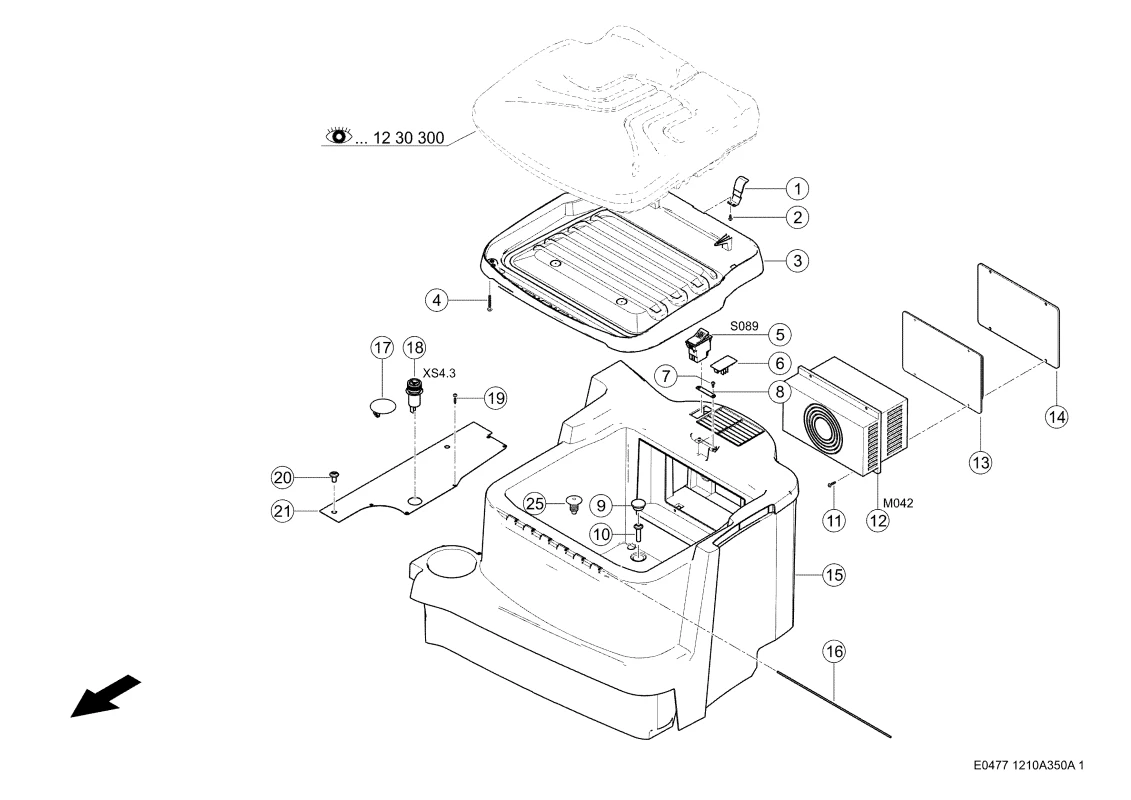

Холодильный отсек. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999
Холодильный отсек. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999
Артикул: 155778737
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Рычаг 0005467171 |
Ссылка на деталь | 0005467171 |
Номер на схеме | 2 |
Название детали | Болт 0002171340 |
Ссылка на деталь | 0002171340 |
Номер на схеме | 3 |
Название детали | Крышка 0005649250 |
Ссылка на деталь | 0005649250 |
Номер на схеме | 4 |
Название детали | Винт Pt 0002168760 |
Ссылка на деталь | 0002168760 |
Номер на схеме | 5 |
Название детали | Выкл.складн.кук.приставка 0005580240 |
Ссылка на деталь | 0005580240 |
Номер на схеме | 6 |
Название детали | Крышка 0005580450 |
Ссылка на деталь | 0005580450 |
Номер на схеме | 7 |
Название детали | Болт 0002171340 |
Ссылка на деталь | 0002171340 |
Номер на схеме | 8 |
Название детали | Пластина Стопорн. 0005467181 |
Ссылка на деталь | 0005467181 |
Номер на схеме | 9 |
Название детали | Заглушка 0002382710 |
Ссылка на деталь | 0002382710 |
Номер на схеме | 10 |
Название детали | Болт 0004680490 |
Ссылка на деталь | 0004680490 |
Номер на схеме | 11 |
Название детали | Болт 0002171710 |
Ссылка на деталь | 0002171710 |
Номер на схеме | 12 |
Название детали | Охлаждающий Модуль 0005467153 |
Ссылка на деталь | 0005467153 |
Номер на схеме | 13 |
Название детали | Изоляция 0005464480 |
Ссылка на деталь | 0005464480 |
Номер на схеме | 14 |
Название детали | Крышка 0005467031 |
Ссылка на деталь | 0005467031 |
Номер на схеме | 15 |
Название детали | Охлаждаемый Бокс 0005649322 |
Ссылка на деталь | 0005649322 |
Номер на схеме | 16 |
Название детали | Ось 0005649241 |
Ссылка на деталь | 0005649241 |
Номер на схеме | 17 |
Название детали | Крышка 0002155020 |
Ссылка на деталь | 0002155020 |
Номер на схеме | 18 |
Название детали | Розетка 0000165710 |
Ссылка на деталь | 0000165710 |
Номер на схеме | 19 |
Название детали | Болт 0002171710 |
Ссылка на деталь | 0002171710 |
Номер на схеме | 20 |
Название детали | Винт Сф/Цилиндр. 0002173082 |
Ссылка на деталь | 0002173082 |
Номер на схеме | 21 |
Название детали | Щиток 0005648483 |
Ссылка на деталь | 0005648483 |
Номер на схеме | 21 |
Название детали | Щиток 0005648803 |
Ссылка на деталь | 0005648803 |
Номер на схеме | 25 |
Название детали | Пробка Пластиков. 0002155870 |
Ссылка на деталь | 0002155870 |
