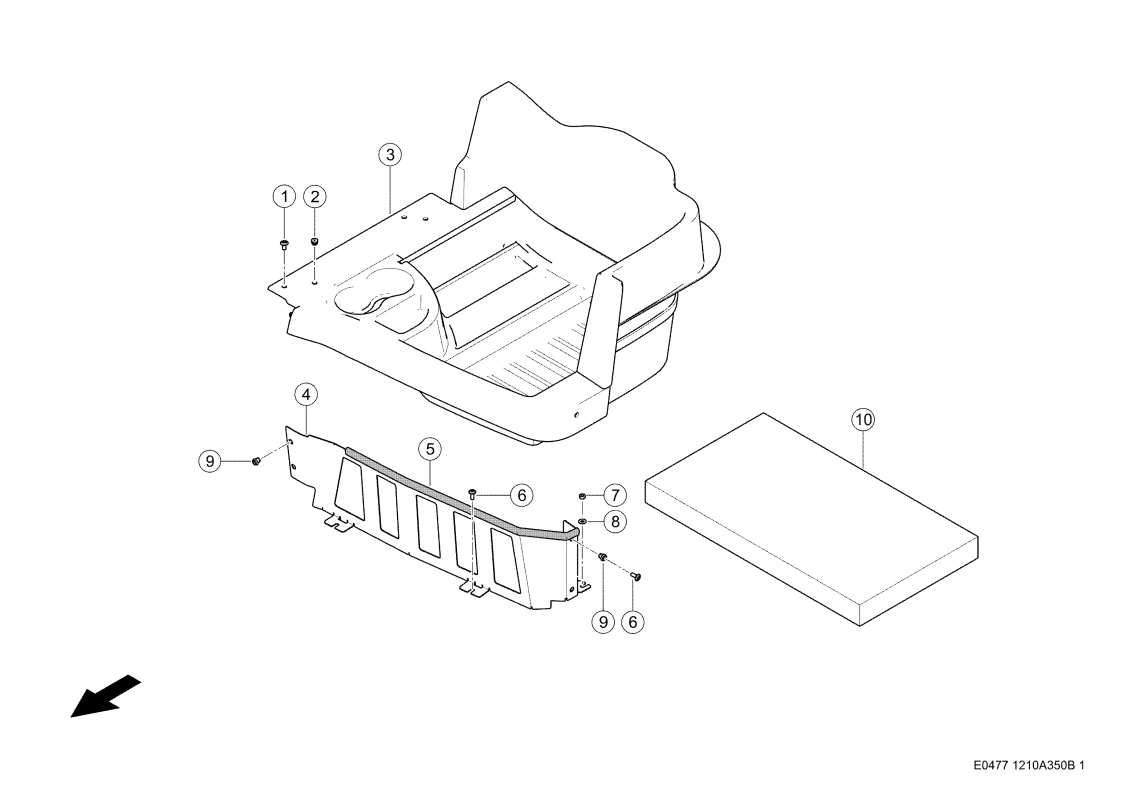

Холодильный отсек. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999. Схема 1
Холодильный отсек. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999. Схема 1
Артикул: 199877533 Категории: Запчасти к комбайнам Claas Tucano, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Винт Сф/Цилиндр. 0002173082 |
Ссылка на деталь | 0002173082 |
Номер на схеме | 2 |
Название детали | Пробка 0002174460 |
Ссылка на деталь | 0002174460 |
Номер на схеме | 3 |
Название детали | Карман Д/Мелочей 0005646090 |
Ссылка на деталь | 0005646090 |
Номер на схеме | 4 |
Название детали | Щиток 0005361991 |
Ссылка на деталь | 0005361991 |
Номер на схеме | 5 |
Название детали | Защита Кромок 0002007060 |
Ссылка на деталь | 0002007060 |
Номер на схеме | 6 |
Название детали | Винт Со Сфероцилиндрической Головкой И В 0002172900 |
Ссылка на деталь | 0002172900 |
Номер на схеме | 7 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 8 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 9 |
Название детали | Заклёпка-Гайка Глухая 0002163400 |
Ссылка на деталь | 0002163400 |
Номер на схеме | 10 |
Название детали | Изолирующая Пена 0005646300 |
Ссылка на деталь | 0005646300 |
