Клапан вариатора молотильного барабана. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Клапан вариатора молотильного барабана. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Описание

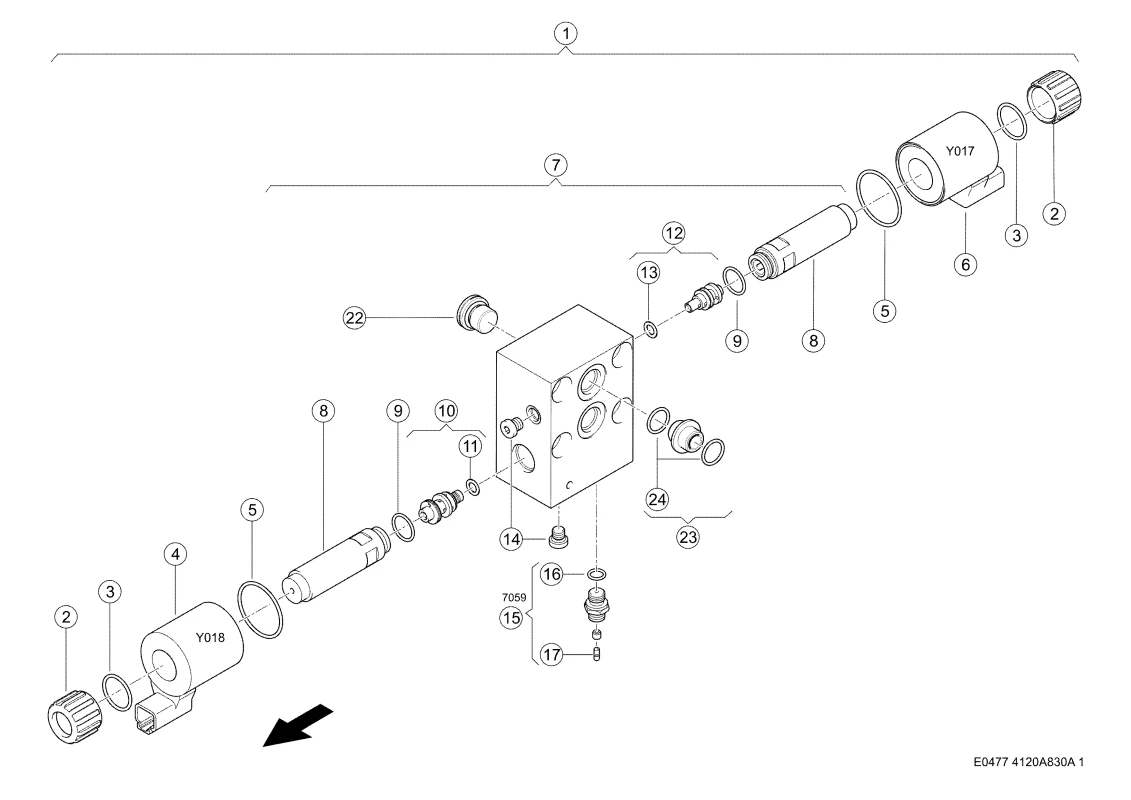

| Номер на схеме | 1 |
| Название детали | Сегмент Блок Клапанов 0000395151 |
| Ссылка на деталь | 0000395151 |
| Номер на схеме | 2 |
| Название детали | Гайка Накидная 0000393940 |
| Ссылка на деталь | 0000393940 |
| Номер на схеме | 3 |
| Название детали | Кольцо Уплотнит. 0002115070 |
| Ссылка на деталь | 0002115070 |
| Номер на схеме | 4 |
| Название детали | Реле 0000393991 |
| Ссылка на деталь | 0000393991 |
| Номер на схеме | 5 |
| Название детали | Кольцо Уплотнит. 0009432290 |
| Ссылка на деталь | 0009432290 |
| Номер на схеме | 6 |
| Название детали | Реле 0000393991 |
| Ссылка на деталь | 0000393991 |
| Номер на схеме | 7 |
| Название детали | Клапан Гидравл. 0000554710 |
| Ссылка на деталь | 0000554710 |
| Номер на схеме | 8 |
| Название детали | Труба С Резьбой 0000404920 |
| Ссылка на деталь | 0000404920 |
| Номер на схеме | 9 |
| Название детали | Кольцо Уплотнит. 0002158390 |
| Ссылка на деталь | 0002158390 |
| Номер на схеме | 10 |
| Название детали | Вставка Клапана 0000394211 |
| Ссылка на деталь | 0000394211 |
| Номер на схеме | 11 |
| Название детали | Кольцо Упл.плоск. 0000840760 |
| Ссылка на деталь | 0000840760 |
| Номер на схеме | 12 |
| Название детали | Вставка 0000394440 |
| Ссылка на деталь | 0000394440 |
| Номер на схеме | 13 |
| Название детали | Кольцо Упл.плоск. 0000840760 |
| Ссылка на деталь | 0000840760 |
| Номер на схеме | 14 |
| Название детали | Пробка Резьбов. 0002189640 |
| Ссылка на деталь | 0002189640 |
| Номер на схеме | 15 |
| Название детали | Дроссель Смонт. 0000401870 |
| Ссылка на деталь | 0000401870 |
| Номер на схеме | 16 |
| Название детали | Кольцо Уплотнит. 0002158380 |
| Ссылка на деталь | 0002158380 |
| Номер на схеме | 17 |
| Название детали | Дроссель 0006313940 |
| Ссылка на деталь | 0006313940 |
| Номер на схеме | 22 |
| Название детали | Пробка Резьбов. 0002131001 |
| Ссылка на деталь | 0002131001 |
| Номер на схеме | 23 |
| Название детали | Элемент Соединит. 0000401260 |
| Ссылка на деталь | 0000401260 |
| Номер на схеме | 24 |
| Название детали | Кольцо Уплотнит. 0002187870 |
| Ссылка на деталь | 0002187870 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Клапан вариатора молотильного барабана, Молотилки, Молотильный барабан |
