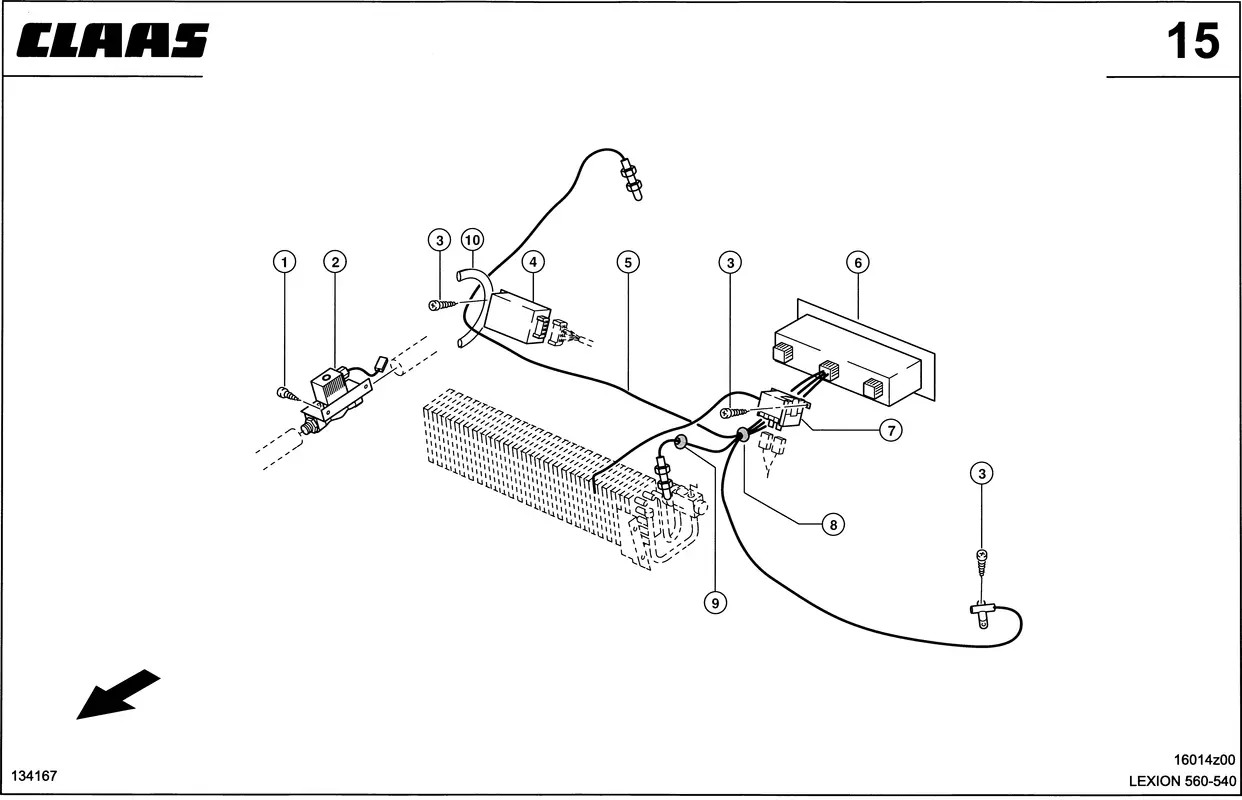

Климатконтроль. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Климатконтроль. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 145678306
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Винт Д/Лист.Мет. 0002425001 |
Ссылка на деталь | 0002425001 |
Номер на схеме | 2 |
Название детали | Узел Управл. 0000145382 |
Ссылка на деталь | 0000145382 |
Номер на схеме | 2 |
Название детали | Фильтр Маслянный 0005473930 |
Ссылка на деталь | 0005473930 |
Номер на схеме | 3 |
Название детали | Винт Для Жести 0002427131 |
Ссылка на деталь | 0002427131 |
Номер на схеме | 4 |
Название детали | Модуль 0000145370 |
Ссылка на деталь | 0000145370 |
Номер на схеме | 5 |
Название детали | Датчик 0000145361 |
Ссылка на деталь | 0000145361 |
Номер на схеме | 6 |
Название детали | Узел Управления 0000152641 |
Ссылка на деталь | 0000152641 |
Номер на схеме | 6 |
Название детали | Модуль Auto5 Dc 0000149200 |
Ссылка на деталь | 0000149200 |
Номер на схеме | 7 |
Название детали | Термостат 0000145391 |
Ссылка на деталь | 0000145391 |
Номер на схеме | 8 |
Название детали | Ввод Кабельный 0002154090 |
Ссылка на деталь | 0002154090 |
Номер на схеме | 9 |
Название детали | Ввод Кабельный 0007359980 |
Ссылка на деталь | 0007359980 |
Номер на схеме | 10 |
Название детали | Защита Кромок 0001365030 |
Ссылка на деталь | 0001365030 |
