Комплект свободные руки моб. Связь. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Комплект свободные руки моб. Связь. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 172177641 Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание

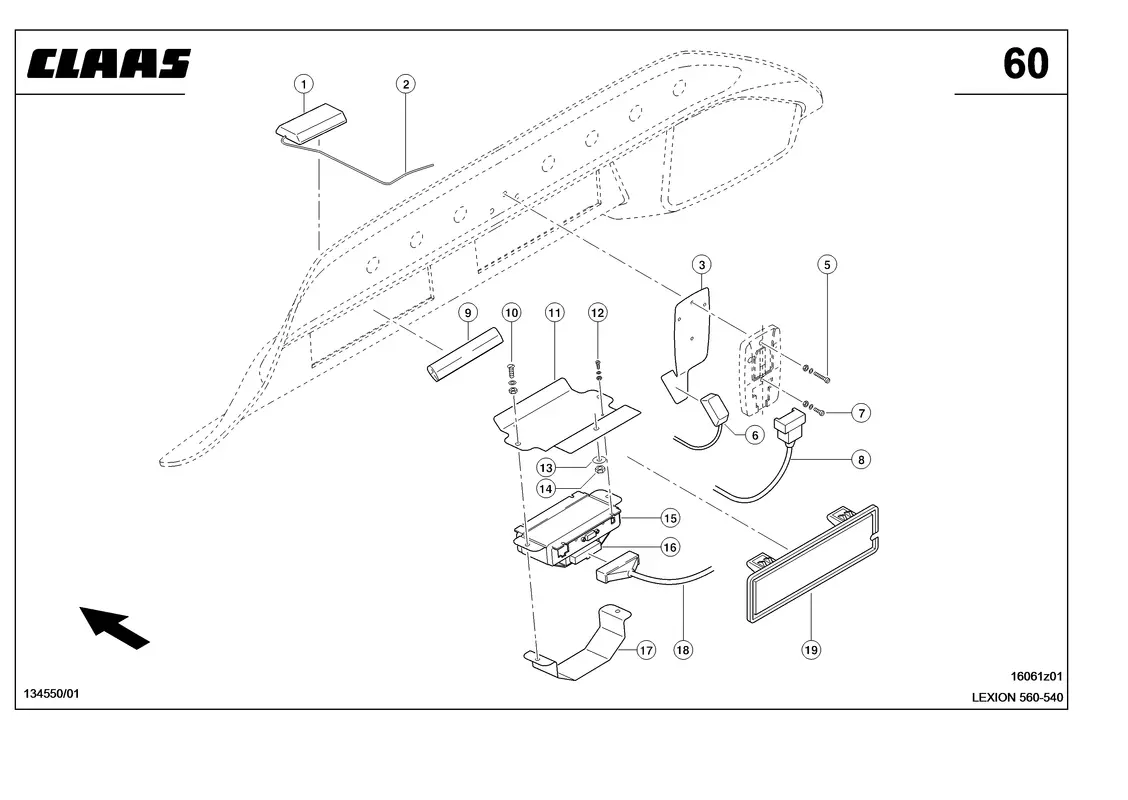

Номер на схеме | 1 |
Название детали | Антенна 0000149770 |
Ссылка на деталь | 0000149770 |
Номер на схеме | 2 |
Название детали | Кабель 0000149790 |
Ссылка на деталь | 0000149790 |
Номер на схеме | 3 |
Название детали | Держатель 0005469010 |
Ссылка на деталь | 0005469010 |
Номер на схеме | 5 |
Название детали | Винт С Цил.Гол. 0002369970 |
Ссылка на деталь | 0002369970 |
Номер на схеме | 5 |
Название детали | Шайба С Зубцами 0002393120 |
Ссылка на деталь | 0002393120 |
Номер на схеме | 5 |
Название детали | Гайка 6-Гр. 0002372280 |
Ссылка на деталь | 0002372280 |
Номер на схеме | 6 |
Название детали | Микрофон 0000149750 |
Ссылка на деталь | 0000149750 |
Номер на схеме | 7 |
Название детали | Винт С Цил.Гол. 0002420270 |
Ссылка на деталь | 0002420270 |
Номер на схеме | 7 |
Название детали | Шайба С Зубцами 0002393120 |
Ссылка на деталь | 0002393120 |
Номер на схеме | 7 |
Название детали | Гайка 6-Гр. 0002372280 |
Ссылка на деталь | 0002372280 |
Номер на схеме | 8 |
Название детали | Кабель 0000149790 |
Ссылка на деталь | 0000149790 |
Номер на схеме | 9 |
Название детали | Профиль Уплотнительный 0001365050 |
Ссылка на деталь | 0001365050 |
Номер на схеме | 10 |
Название детали | Винт Потайной 0002412390 |
Ссылка на деталь | 0002412390 |
Номер на схеме | 10 |
Название детали | Шайба С Зубцами 0002150310 |
Ссылка на деталь | 0002150310 |
Номер на схеме | 10 |
Название детали | Гайка 6-Гр. 0002372160 |
Ссылка на деталь | 0002372160 |
Номер на схеме | 11 |
Название детали | Держатель 0005469020 |
Ссылка на деталь | 0005469020 |
Номер на схеме | 12 |
Название детали | Винт С Цил.Гол. 0002420270 |
Ссылка на деталь | 0002420270 |
Номер на схеме | 12 |
Название детали | Шайба С Зубцами 0002393120 |
Ссылка на деталь | 0002393120 |
Номер на схеме | 12 |
Название детали | Гайка 6-Гр. 0002372280 |
Ссылка на деталь | 0002372280 |
Номер на схеме | 13 |
Название детали | Шайба Контактная 0002393920 |
Ссылка на деталь | 0002393920 |
Номер на схеме | 14 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 15 |
Название детали | Короб 0000149710 |
Ссылка на деталь | 0000149710 |
Номер на схеме | 16 |
Название детали | Короб 0000149720 |
Ссылка на деталь | 0000149720 |
Номер на схеме | 17 |
Название детали | Скоба 0005469080 |
Ссылка на деталь | 0005469080 |
Номер на схеме | 18 |
Название детали | Провод 0000148070 |
Ссылка на деталь | 0000148070 |
Номер на схеме | 19 |
Название детали | Заглушка 0005469090 |
Ссылка на деталь | 0005469090 |
Детали
Производитель | |
---|---|
Совместимая модель | |
Узел | Кабина, Кабина / площадка водителя, Комплект свободные руки моб. Связь |
