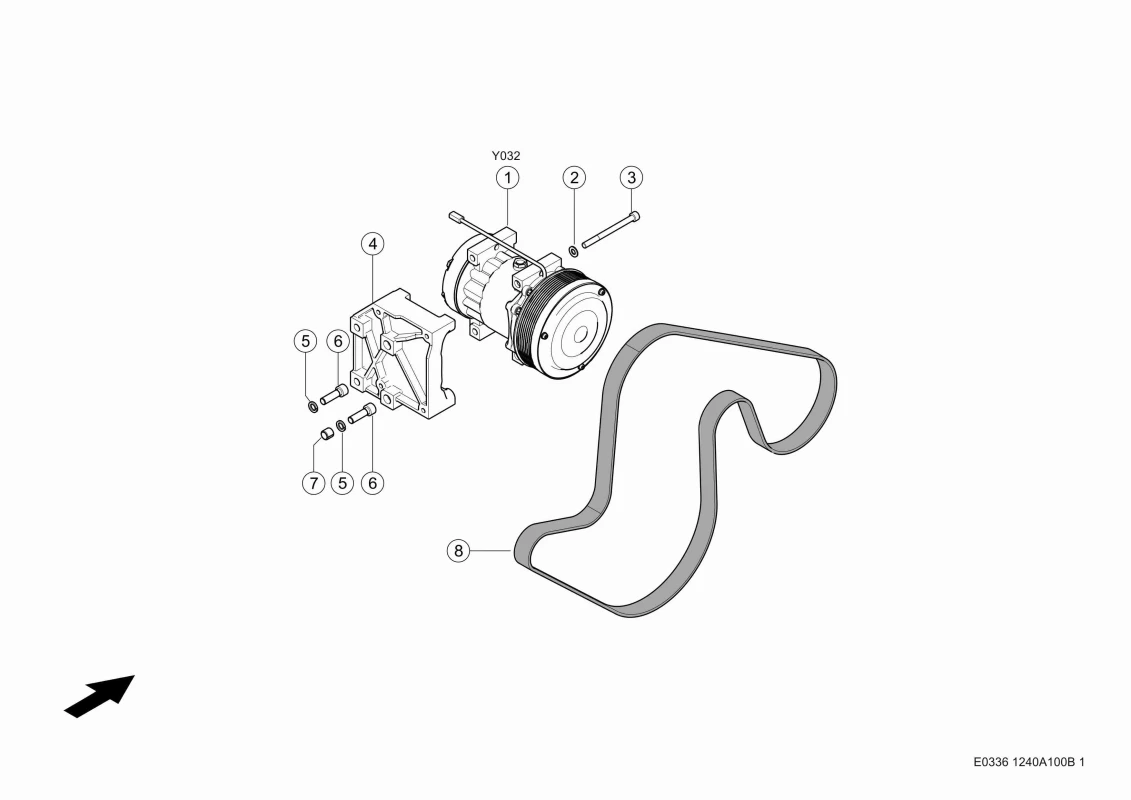

Компрессор кондиционера. Запчасти для комбайнов tucano 580-570 № машины c3800011 - c3899999. Схема 1
Компрессор кондиционера. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999. Схема 1
Компрессор кондиционера. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999. Схема 1
Артикул: 151678203 Категории: Запчасти к комбайнам Claas Tucano, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Компрессор Кондиционера 0005640561 |
Ссылка на деталь | 0005640561 |
Номер на схеме | 1 |
Название детали | Муфта Сцепления 0005372770 |
Ссылка на деталь | 0005372770 |
Номер на схеме | 2 |
Название детали | Плоская Шайба 0002369122 |
Ссылка на деталь | 0002369122 |
Номер на схеме | 3 |
Название детали | Болт 6-Гр. 0002355260 |
Ссылка на деталь | 0002355260 |
Номер на схеме | 4 |
Название детали | Опора Сцепного Устройства 0007915800 |
Ссылка на деталь | 0007915800 |
Номер на схеме | 5 |
Название детали | Кольцо Стопорное 0002427631 |
Ссылка на деталь | 0002427631 |
Номер на схеме | 6 |
Название детали | Винт С Цил.гол. 0002422410 |
Ссылка на деталь | 0002422410 |
Номер на схеме | 7 |
Название детали | Штифт Распорный 0007919970 |
Ссылка на деталь | 0007919970 |
Номер на схеме | 8 |
Название детали | Ремень Клин.ребр. 0007801600 |
Ссылка на деталь | 0007801600 |
