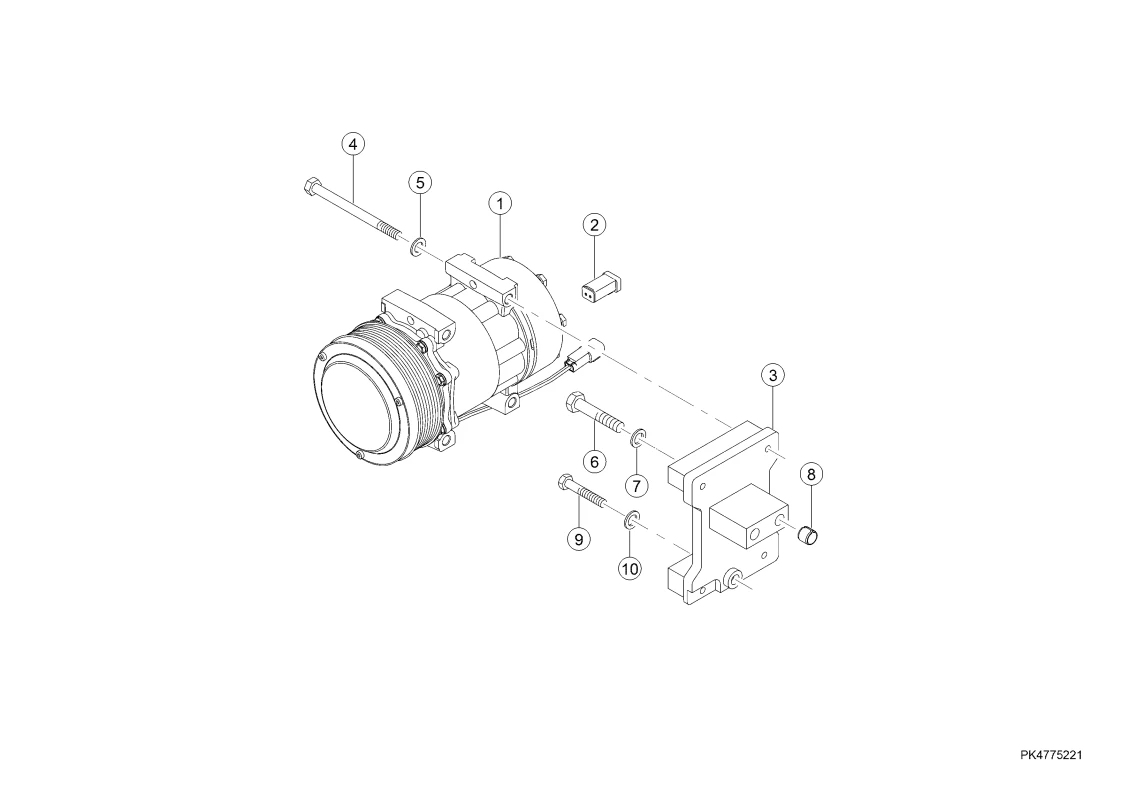

Компрессор кондиционера. Запчасти для комбайнов tucano 580-570 № машины l0700011 — l0799999. Схема 2
Компрессор кондиционера. Запчасти для комбайнов tucano 580-570 № машины l0700011 — l0799999. Схема 2
Описание
| Номер на схеме | 1 |
| Название детали | Компрессор 0019969020 |
| Ссылка на деталь | 0019969020 |
| Номер на схеме | 2 |
| Название детали | Палец Стопорн. 0019995920 |
| Ссылка на деталь | 0019995920 |
| Номер на схеме | 3 |
| Название детали | Держатель 0019872780 |
| Ссылка на деталь | 0019872780 |
| Номер на схеме | 4 |
| Название детали | Болт 0019996380 |
| Ссылка на деталь | 0019996380 |
| Номер на схеме | 5 |
| Название детали | Шайба Подкладная 0019991830 |
| Ссылка на деталь | 0019991830 |
| Номер на схеме | 6 |
| Название детали | Болт 0019992240 |
| Ссылка на деталь | 0019992240 |
| Номер на схеме | 7 |
| Название детали | Шайба Подкладная 0019991880 |
| Ссылка на деталь | 0019991880 |
| Номер на схеме | 8 |
| Название детали | Втулка 0019871950 |
| Ссылка на деталь | 0019871950 |
| Номер на схеме | 9 |
| Название детали | Болт 0019995670 |
| Ссылка на деталь | 0019995670 |
| Номер на схеме | 10 |
| Название детали | Шайба Подкладная 0019991880 |
| Ссылка на деталь | 0019991880 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Кабина, Компрессор кондиционера, Кондиционер |
