Конденсатор. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Конденсатор. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Артикул: 159577619
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание

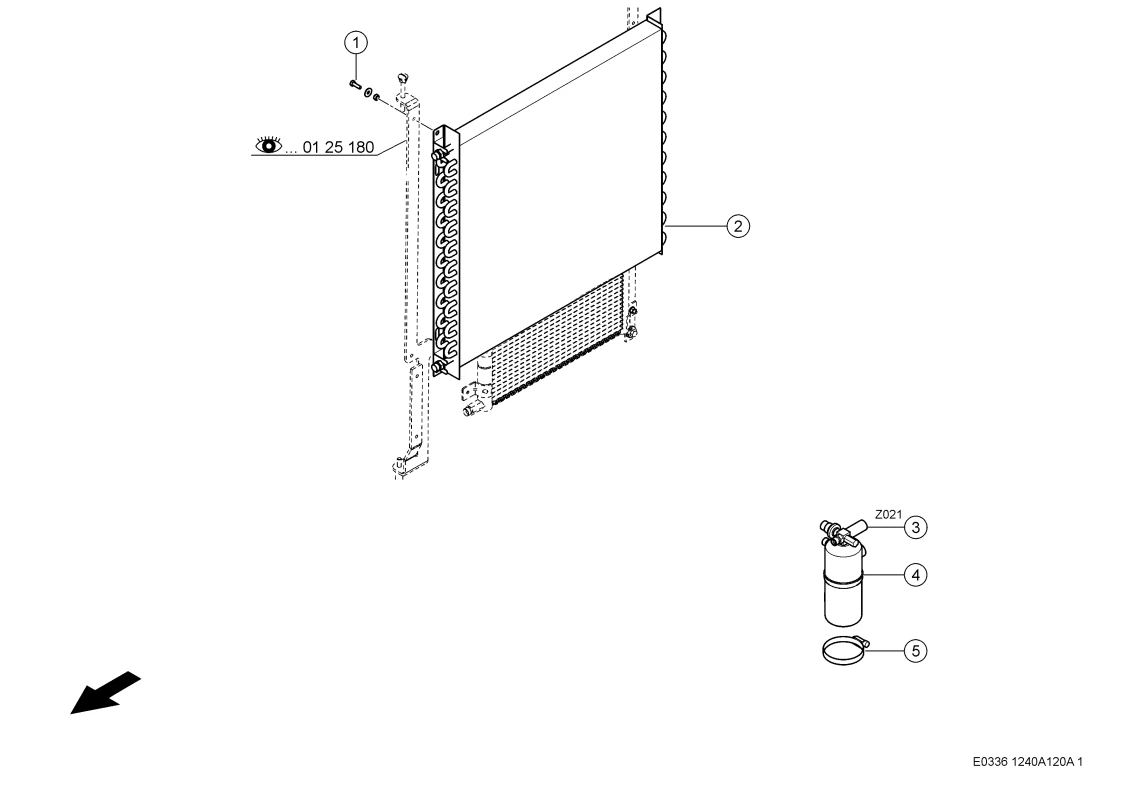

Номер на схеме | 1 |
Название детали | Болт 6-Гр. 0002374660 |
Ссылка на деталь | 0002374660 |
Номер на схеме | 1 |
Название детали | Шайба Контактная 0002393920 |
Ссылка на деталь | 0002393920 |
Номер на схеме | 1 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 2 |
Название детали | Радиатор Охлаждения 0000779833 |
Ссылка на деталь | 0000779833 |
Номер на схеме | 3 |
Название детали | Выключатель 0000695162 |
Ссылка на деталь | 0000695162 |
Номер на схеме | 4 |
Название детали | Фильтр-Осушитель 0000695153 |
Ссылка на деталь | 0000695153 |
Номер на схеме | 5 |
Название детали | Зажим Шланговый 0004085612 |
Ссылка на деталь | 0004085612 |
Детали
Производитель | |
---|---|
Совместимая модель | |
Узел |
