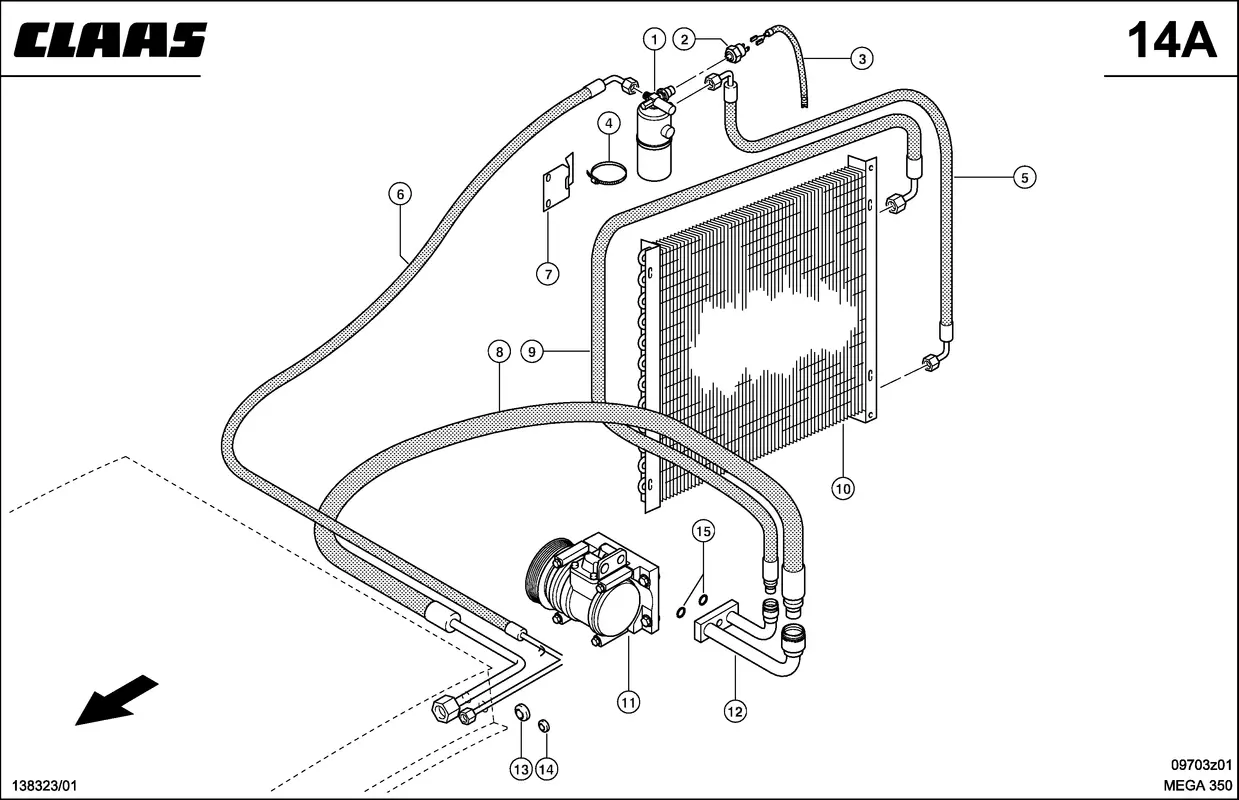

Кондиционер. Кабина / площадка водителя. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 3
Кондиционер. Кабина / площадка водителя. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 3
Описание
| Номер на схеме | 1 |
| Название детали | Фильтр-Осушитель 0000695153 |
| Ссылка на деталь | 0000695153 |
| Номер на схеме | 2 |
| Название детали | Выключатель 0000695162 |
| Ссылка на деталь | 0000695162 |
| Номер на схеме | 3 |
| Название детали | Кпл.Главн.Кабеля 0000128271 |
| Ссылка на деталь | 0000128271 |
| Номер на схеме | 4 |
| Название детали | Зажим Шланговый 0004085612 |
| Ссылка на деталь | 0004085612 |
| Номер на схеме | 5 |
| Название детали | Шланг Соединит. 0005460210 |
| Ссылка на деталь | 0005460210 |
| Номер на схеме | 6 |
| Название детали | Шланг Соединит. 0005465571 |
| Ссылка на деталь | 0005465571 |
| Номер на схеме | 7 |
| Название детали | Держатель 0005461250 |
| Ссылка на деталь | 0005461250 |
| Номер на схеме | 8 |
| Название детали | Шланг Соединит. 0005466100 |
| Ссылка на деталь | 0005466100 |
| Номер на схеме | 9 |
| Название детали | Шланг Соединит. 0005466110 |
| Ссылка на деталь | 0005466110 |
| Номер на схеме | 10 |
| Название детали | Радиатор Охлаждения 0000779833 |
| Ссылка на деталь | 0000779833 |
| Номер на схеме | 11 |
| Название детали | Компрессор 0007969992 |
| Ссылка на деталь | 0007969992 |
| Номер на схеме | 11 |
| Название детали | Муфта Сцепления 0007990490 |
| Ссылка на деталь | 0007990490 |
| Номер на схеме | 11 |
| Название детали | Ремень Клин.Ребр. 0007969980 |
| Ссылка на деталь | 0007969980 |
| Номер на схеме | 11 |
| Название детали | Ремень Клин.Ребр. 0007984980 |
| Ссылка на деталь | 0007984980 |
| Номер на схеме | 12 |
| Название детали | Адаптер 0005466121 |
| Ссылка на деталь | 0005466121 |
| Номер на схеме | 13 |
| Название детали | Ввод Кабельный 0002154090 |
| Ссылка на деталь | 0002154090 |
| Номер на схеме | 14 |
| Название детали | Ввод Кабельный 0007359980 |
| Ссылка на деталь | 0007359980 |
| Номер на схеме | 15 |
| Название детали | Кольцо Уплотнит. 0002166420 |
| Ссылка на деталь | 0002166420 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Mega-350 |
| Узел | Кабина / площадка водителя, Кондиционер |
