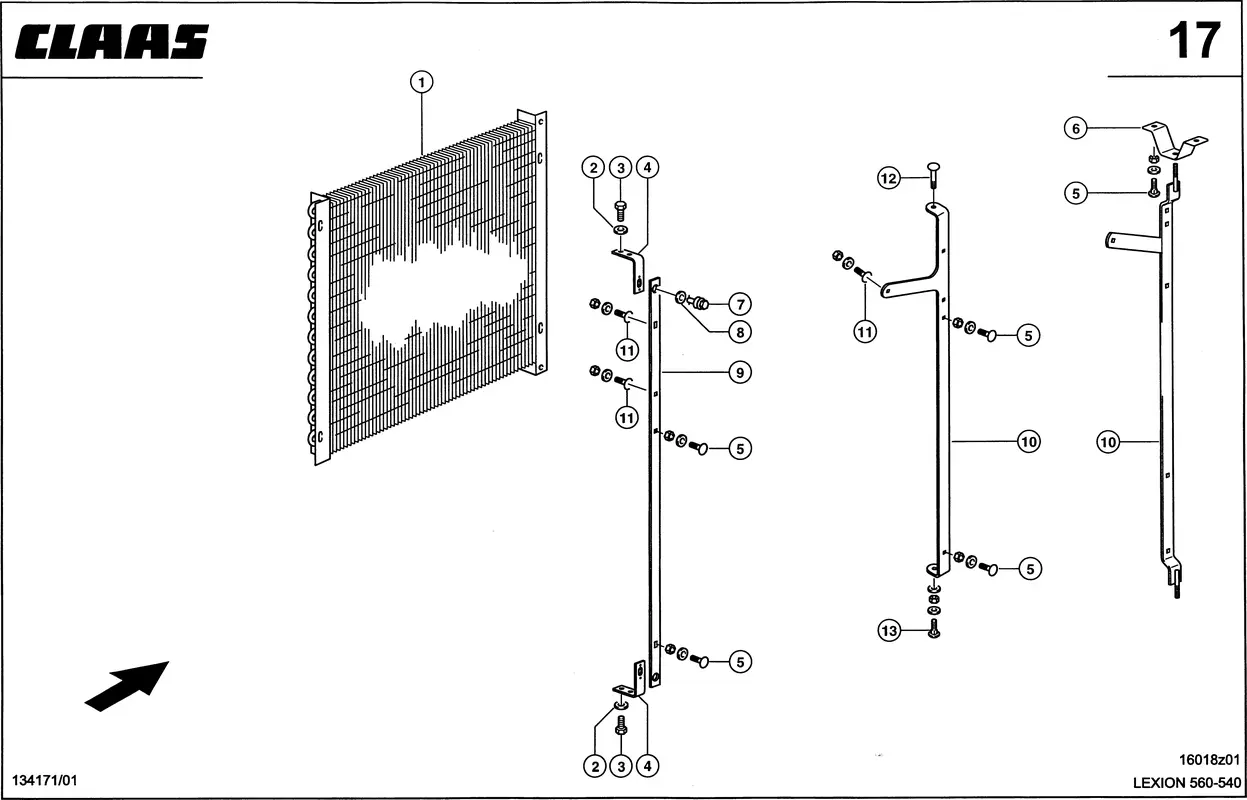

Кондиционер, конденсатор. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Кондиционер, конденсатор. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 197776402 Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Радиатор Охлаждения 0000779833 |
Ссылка на деталь | 0000779833 |
Номер на схеме | 2 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 3 |
Название детали | Болт 6-Гр. 0002374390 |
Ссылка на деталь | 0002374390 |
Номер на схеме | 4 |
Название детали | Уголок Опорный 0007961390 |
Ссылка на деталь | 0007961390 |
Номер на схеме | 5 |
Название детали | Винт Полупотайной 0002336890 |
Ссылка на деталь | 0002336890 |
Номер на схеме | 5 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 5 |
Название детали | Шайба Контактная 0002393920 |
Ссылка на деталь | 0002393920 |
Номер на схеме | 6 |
Название детали | Держатель 0007616170 |
Ссылка на деталь | 0007616170 |
Номер на схеме | 7 |
Название детали | Цапфа Запорная 0006061630 |
Ссылка на деталь | 0006061630 |
Номер на схеме | 8 |
Название детали | Шайба Опорная 0006012430 |
Ссылка на деталь | 0006012430 |
Номер на схеме | 9 |
Название детали | Опора Сцепного Устройства 0007961450 |
Ссылка на деталь | 0007961450 |
Номер на схеме | 10 |
Название детали | Крепление 0007968281 |
Ссылка на деталь | 0007968281 |
Номер на схеме | 10 |
Название детали | Стойка 0007961412 |
Ссылка на деталь | 0007961412 |
Номер на схеме | 11 |
Название детали | Винт Полупотайной 0002353440 |
Ссылка на деталь | 0002353440 |
Номер на схеме | 11 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 11 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 12 |
Название детали | Винт Полупотайной 0002113070 |
Ссылка на деталь | 0002113070 |
Номер на схеме | 13 |
Название детали | Болт 6-Гр. 0002374420 |
Ссылка на деталь | 0002374420 |
Номер на схеме | 13 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 13 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Детали
Производитель | |
---|---|
Совместимая модель | |
Узел | Кабина / площадка водителя, Кондиционер, Кондиционер, конденсатор |
