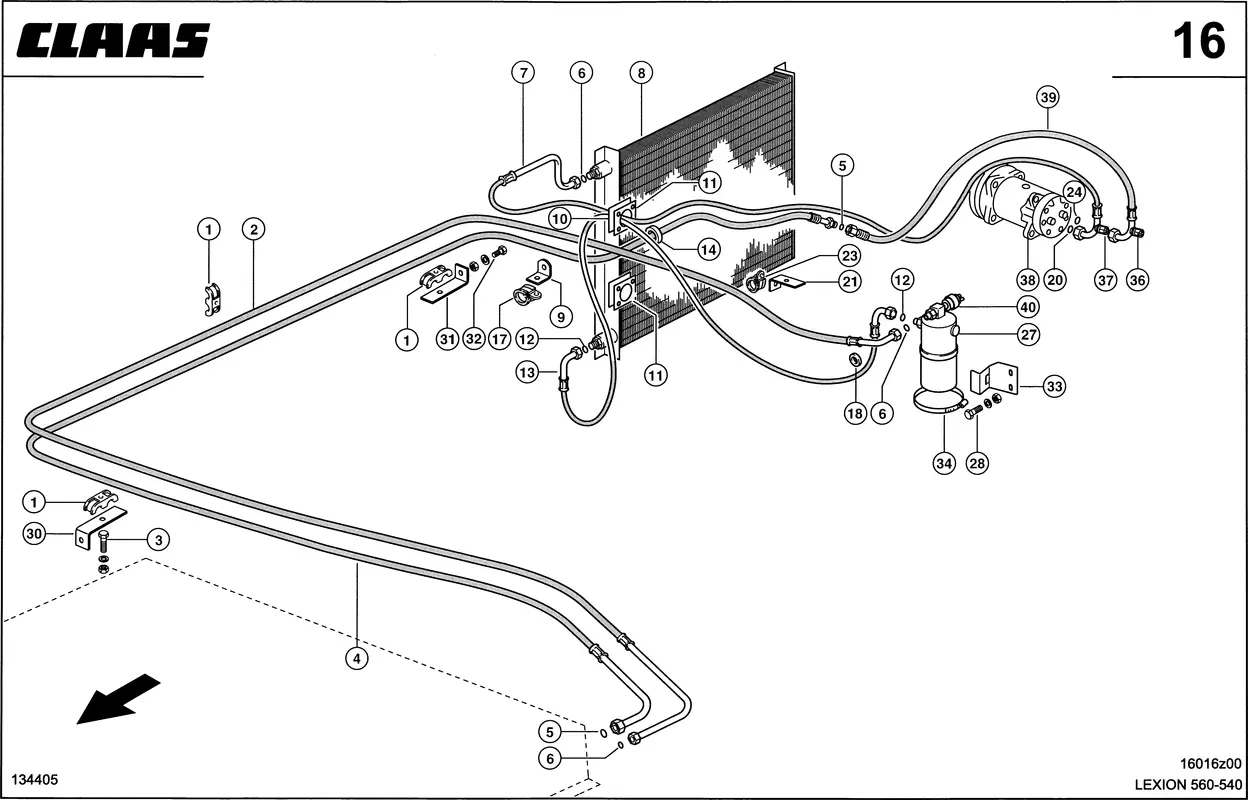

Кондиционер, шланги. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Кондиционер, шланги. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Описание
| Номер на схеме | 1 |
| Название детали | Хомут Сдвоенный 0007621380 |
| Ссылка на деталь | 0007621380 |
| Номер на схеме | 2 |
| Название детали | Шланг Соединит. 0005464570 |
| Ссылка на деталь | 0005464570 |
| Номер на схеме | 3 |
| Название детали | Винт 6-Гр. 0002424441 |
| Ссылка на деталь | 0002424441 |
| Номер на схеме | 3 |
| Название детали | Винт Полупотайной 0002353431 |
| Ссылка на деталь | 0002353431 |
| Номер на схеме | 3 |
| Название детали | Винт 6-Гр. 0003279480 |
| Ссылка на деталь | 0003279480 |
| Номер на схеме | 3 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 3 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 3 |
| Название детали | Плоская Шайба 0002342220 |
| Ссылка на деталь | 0002342220 |
| Номер на схеме | 4 |
| Название детали | Шланг Соединит. 0005464560 |
| Ссылка на деталь | 0005464560 |
| Номер на схеме | 5 |
| Название детали | Кольцо Уплотнит. 0002116921 |
| Ссылка на деталь | 0002116921 |
| Номер на схеме | 6 |
| Название детали | Кольцо Уплотнит. 0002116011 |
| Ссылка на деталь | 0002116011 |
| Номер на схеме | 7 |
| Название детали | Шланг Соединит. 0005465951 |
| Ссылка на деталь | 0005465951 |
| Номер на схеме | 7 |
| Название детали | Шланг Соединит. 0005465982 |
| Ссылка на деталь | 0005465982 |
| Номер на схеме | 7 |
| Название детали | Шланг Соединит. 0005473940 |
| Ссылка на деталь | 0005473940 |
| Номер на схеме | 7 |
| Название детали | Шланг Соединит. 0005474290 |
| Ссылка на деталь | 0005474290 |
| Номер на схеме | 8 |
| Название детали | Радиатор Охлаждения 0000779833 |
| Ссылка на деталь | 0000779833 |
| Номер на схеме | 9 |
| Название детали | Уголок 0006864291 |
| Ссылка на деталь | 0006864291 |
| Номер на схеме | 10 |
| Название детали | Пластина Уплотн. 0003503930 |
| Ссылка на деталь | 0003503930 |
| Номер на схеме | 11 |
| Название детали | Щиток 0006432690 |
| Ссылка на деталь | 0006432690 |
| Номер на схеме | 11 |
| Название детали | Заклепка Глухая 0002162470 |
| Ссылка на деталь | 0002162470 |
| Номер на схеме | 12 |
| Название детали | Кольцо Уплотнит. 0002116001 |
| Ссылка на деталь | 0002116001 |
| Номер на схеме | 13 |
| Название детали | Шланг Соединит. 0006258880 |
| Ссылка на деталь | 0006258880 |
| Номер на схеме | 14 |
| Название детали | Провод 0006256180 |
| Ссылка на деталь | 0006256180 |
| Номер на схеме | 14 |
| Название детали | Провод 0006229320 |
| Ссылка на деталь | 0006229320 |
| Номер на схеме | 17 |
| Название детали | Крепежный Хомут 0002153940 |
| Ссылка на деталь | 0002153940 |
| Номер на схеме | 18 |
| Название детали | Ввод Кабельный 0002154090 |
| Ссылка на деталь | 0002154090 |
| Номер на схеме | 20 |
| Название детали | Кольцо Уплотнит. 0002116011 |
| Ссылка на деталь | 0002116011 |
| Номер на схеме | 21 |
| Название детали | Уголок 0000730121 |
| Ссылка на деталь | 0000730121 |
| Номер на схеме | 23 |
| Название детали | Крепежный Хомут 0002150790 |
| Ссылка на деталь | 0002150790 |
| Номер на схеме | 24 |
| Название детали | Кольцо Уплотнит. 0002116021 |
| Ссылка на деталь | 0002116021 |
| Номер на схеме | 27 |
| Название детали | Фильтр-Осушитель 0000695153 |
| Ссылка на деталь | 0000695153 |
| Номер на схеме | 27 |
| Название детали | Резервуар 0005462990 |
| Ссылка на деталь | 0005462990 |
| Номер на схеме | 27 |
| Название детали | Фильтр-Сушилка 0000695192 |
| Ссылка на деталь | 0000695192 |
| Номер на схеме | 28 |
| Название детали | Болт 6-Гр. 0002374640 |
| Ссылка на деталь | 0002374640 |
| Номер на схеме | 28 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 28 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 30 |
| Название детали | Уголок Опорный 0007138451 |
| Ссылка на деталь | 0007138451 |
| Номер на схеме | 31 |
| Название детали | Держатель 0009812680 |
| Ссылка на деталь | 0009812680 |
| Номер на схеме | 32 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 32 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 32 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 33 |
| Название детали | Держатель 0005461250 |
| Ссылка на деталь | 0005461250 |
| Номер на схеме | 34 |
| Название детали | Зажим Шланговый 0004085612 |
| Ссылка на деталь | 0004085612 |
| Номер на схеме | 36 |
| Название детали | Колпачок Клапана 0001817600 |
| Ссылка на деталь | 0001817600 |
| Номер на схеме | 36 |
| Название детали | Вставка Клапана 0002142260 |
| Ссылка на деталь | 0002142260 |
| Номер на схеме | 37 |
| Название детали | Колпачок Клапана 0001817610 |
| Ссылка на деталь | 0001817610 |
| Номер на схеме | 37 |
| Название детали | Вставка Клапана 0002142260 |
| Ссылка на деталь | 0002142260 |
| Номер на схеме | 38 |
| Название детали | Компрессор 0007963460 |
| Ссылка на деталь | 0007963460 |
| Номер на схеме | 38 |
| Название детали | Ремень Клин.Ребр. 0007964740 |
| Ссылка на деталь | 0007964740 |
| Номер на схеме | 38 |
| Название детали | Ремень Клин.Ребр. 0007967860 |
| Ссылка на деталь | 0007967860 |
| Номер на схеме | 38 |
| Название детали | Ремень Клин.Ребр. 0007988200 |
| Ссылка на деталь | 0007988200 |
| Номер на схеме | 39 |
| Название детали | Шланг Соединит. 0005466060 |
| Ссылка на деталь | 0005466060 |
| Номер на схеме | 39 |
| Название детали | Шланг Соединит. 0005473950 |
| Ссылка на деталь | 0005473950 |
| Номер на схеме | 40 |
| Название детали | Выключатель 0000695162 |
| Ссылка на деталь | 0000695162 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Кабина / площадка водителя, Кондиционер, Кондиционер, шланги |
