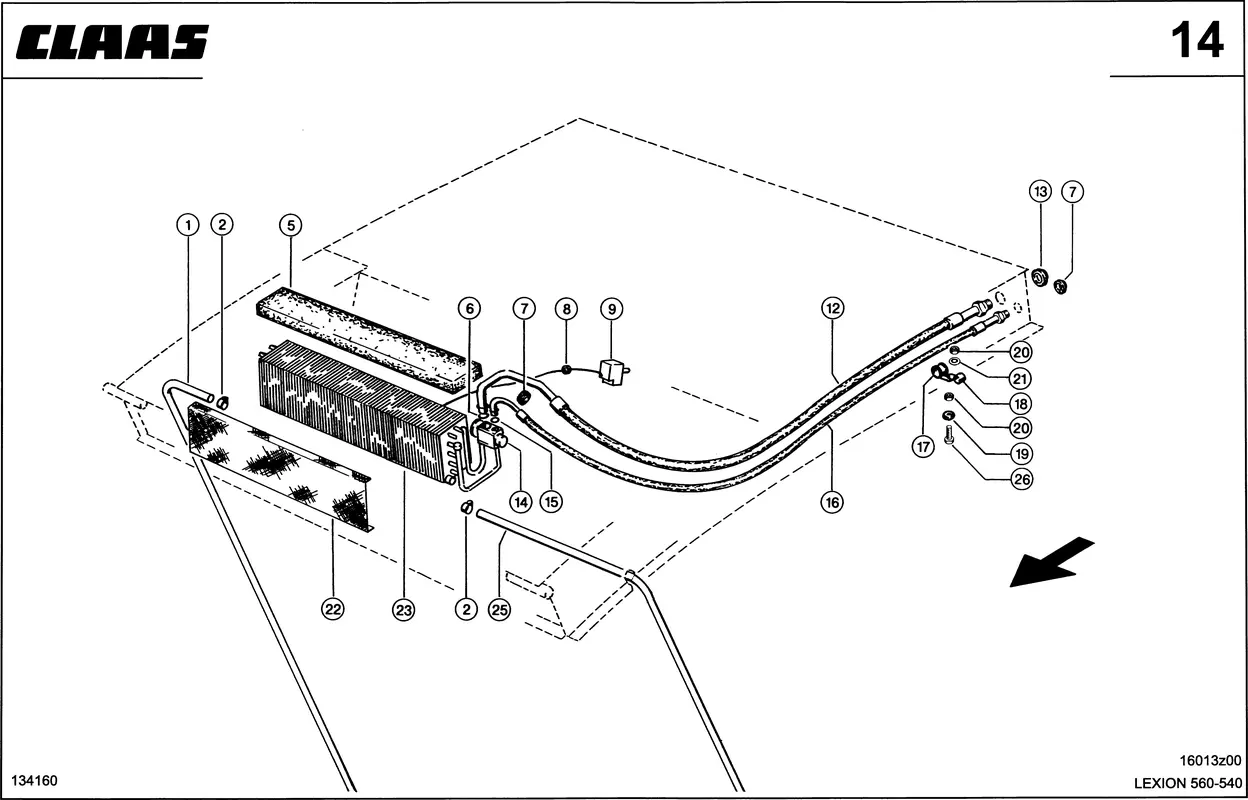

Кондиционер. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Кондиционер. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Артикул: 165677609 Категории: Запчасти к комбайнам Claas Lexion, Запчасти к сельскохозяйственной технике Claas, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Шланг 0001365640 |
Ссылка на деталь | 0001365640 |
Номер на схеме | 2 |
Название детали | Зажим 0002164130 |
Ссылка на деталь | 0002164130 |
Номер на схеме | 5 |
Название детали | Пластина Уплотн. 0006258490 |
Ссылка на деталь | 0006258490 |
Номер на схеме | 6 |
Название детали | Кольцо Уплотнит. 0002116921 |
Ссылка на деталь | 0002116921 |
Номер на схеме | 7 |
Название детали | Ввод Кабельный 0002154090 |
Ссылка на деталь | 0002154090 |
Номер на схеме | 8 |
Название детали | Провод 0006233410 |
Ссылка на деталь | 0006233410 |
Номер на схеме | 9 |
Название детали | Выкл.температ. 0006258840 |
Ссылка на деталь | 0006258840 |
Номер на схеме | 12 |
Название детали | Шланг Соединит. 0006258652 |
Ссылка на деталь | 0006258652 |
Номер на схеме | 13 |
Название детали | Провод 0006229320 |
Ссылка на деталь | 0006229320 |
Номер на схеме | 14 |
Название детали | Клапан Расширит. 0006258640 |
Ссылка на деталь | 0006258640 |
Номер на схеме | 14 |
Название детали | Кольцо Уплотнит. 0002116011 |
Ссылка на деталь | 0002116011 |
Номер на схеме | 14 |
Название детали | Кольцо Уплотнит. 0002116021 |
Ссылка на деталь | 0002116021 |
Номер на схеме | 15 |
Название детали | Кольцо Уплотнит. 0002116001 |
Ссылка на деталь | 0002116001 |
Номер на схеме | 16 |
Название детали | Шланг Соединит. 0006258660 |
Ссылка на деталь | 0006258660 |
Номер на схеме | 17 |
Название детали | Крепежный Хомут 0002153940 |
Ссылка на деталь | 0002153940 |
Номер на схеме | 18 |
Название детали | Хомут 0002156120 |
Ссылка на деталь | 0002156120 |
Номер на схеме | 19 |
Название детали | Плоская Шайба 0002342220 |
Ссылка на деталь | 0002342220 |
Номер на схеме | 20 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 21 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 22 |
Название детали | Сетка Проволочная 0006258451 |
Ссылка на деталь | 0006258451 |
Номер на схеме | 23 |
Название детали | Радиатор 0006258622 |
Ссылка на деталь | 0006258622 |
Номер на схеме | 25 |
Название детали | Шланг 0001365640 |
Ссылка на деталь | 0001365640 |
Номер на схеме | 26 |
Название детали | Болт 6-Гр. 0002373330 |
Ссылка на деталь | 0002373330 |
Детали
Производитель | Claas |
---|---|
Совместимая модель | Lexion-540, Lexion-560 |
Узел | Кабина / площадка водителя, Кондиционер |
