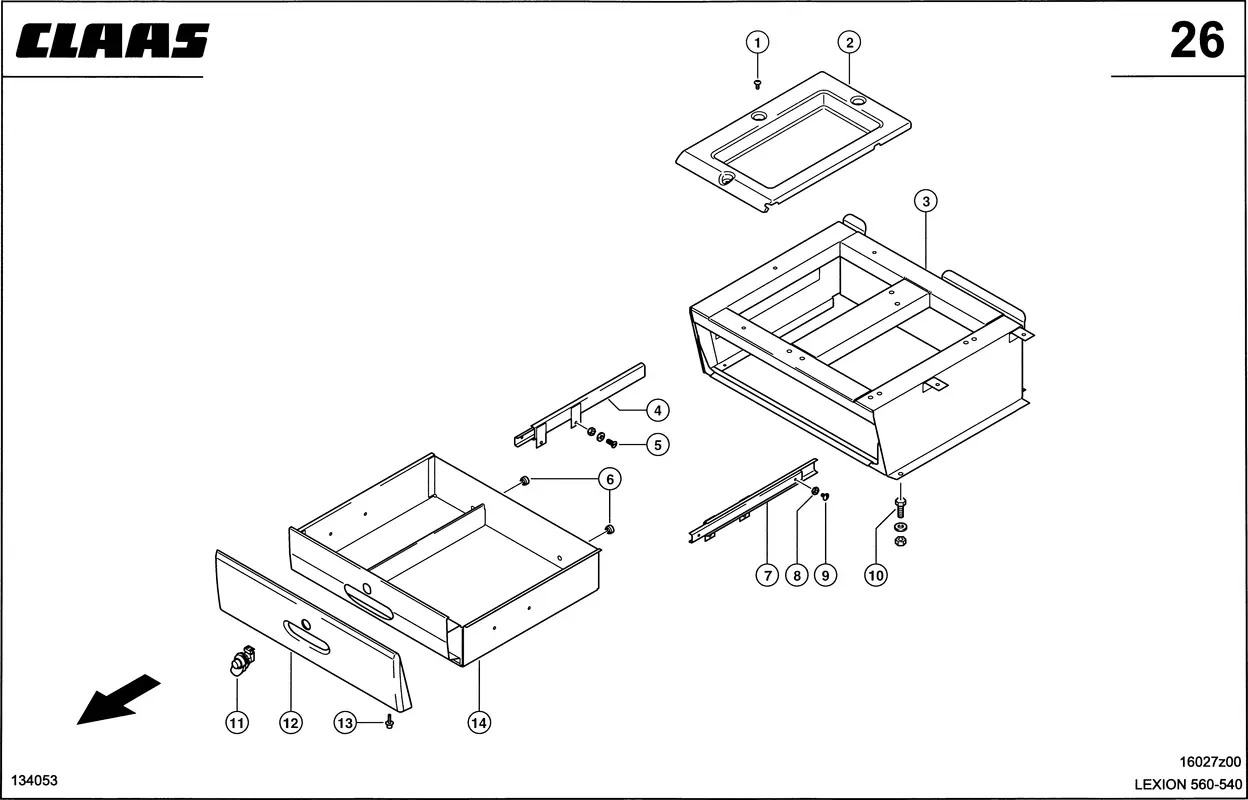

Консоль сидения. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999
Консоль сидения. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999
Описание
| Номер на схеме | 1 |
| Название детали | Винт С Плоской Головкой С Внутр. Шестигр 0007555280 |
| Ссылка на деталь | 0007555280 |
| Номер на схеме | 2 |
| Название детали | Карман Д/Мелочей 0005466553 |
| Ссылка на деталь | 0005466553 |
| Номер на схеме | 3 |
| Название детали | Консоль Сиденья 0005466421 |
| Ссылка на деталь | 0005466421 |
| Номер на схеме | 4 |
| Название детали | Направляющая Пр. 0005466610 |
| Ссылка на деталь | 0005466610 |
| Номер на схеме | 5 |
| Название детали | Винт Полупотайной 0006655641 |
| Ссылка на деталь | 0006655641 |
| Номер на схеме | 5 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 6 |
| Название детали | Буфер 0008215830 |
| Ссылка на деталь | 0008215830 |
| Номер на схеме | 7 |
| Название детали | Направляющая Лев. 0005466600 |
| Ссылка на деталь | 0005466600 |
| Номер на схеме | 8 |
| Название детали | Гайка Д/Лист.Мет. 0002165220 |
| Ссылка на деталь | 0002165220 |
| Номер на схеме | 9 |
| Название детали | Винт Потайной 0002412380 |
| Ссылка на деталь | 0002412380 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 10 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 10 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 11 |
| Название детали | Заглушка 0006255580 |
| Ссылка на деталь | 0006255580 |
| Номер на схеме | 12 |
| Название детали | Заглушка 0005466591 |
| Ссылка на деталь | 0005466591 |
| Номер на схеме | 13 |
| Название детали | Заклепка Глухая 0002378530 |
| Ссылка на деталь | 0002378530 |
| Номер на схеме | 14 |
| Название детали | Полка 0005466491 |
| Ссылка на деталь | 0005466491 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Lexion-540, Lexion-560 |
| Узел | Кабина / площадка водителя, Консоль сидения, Площадка Водителя |
