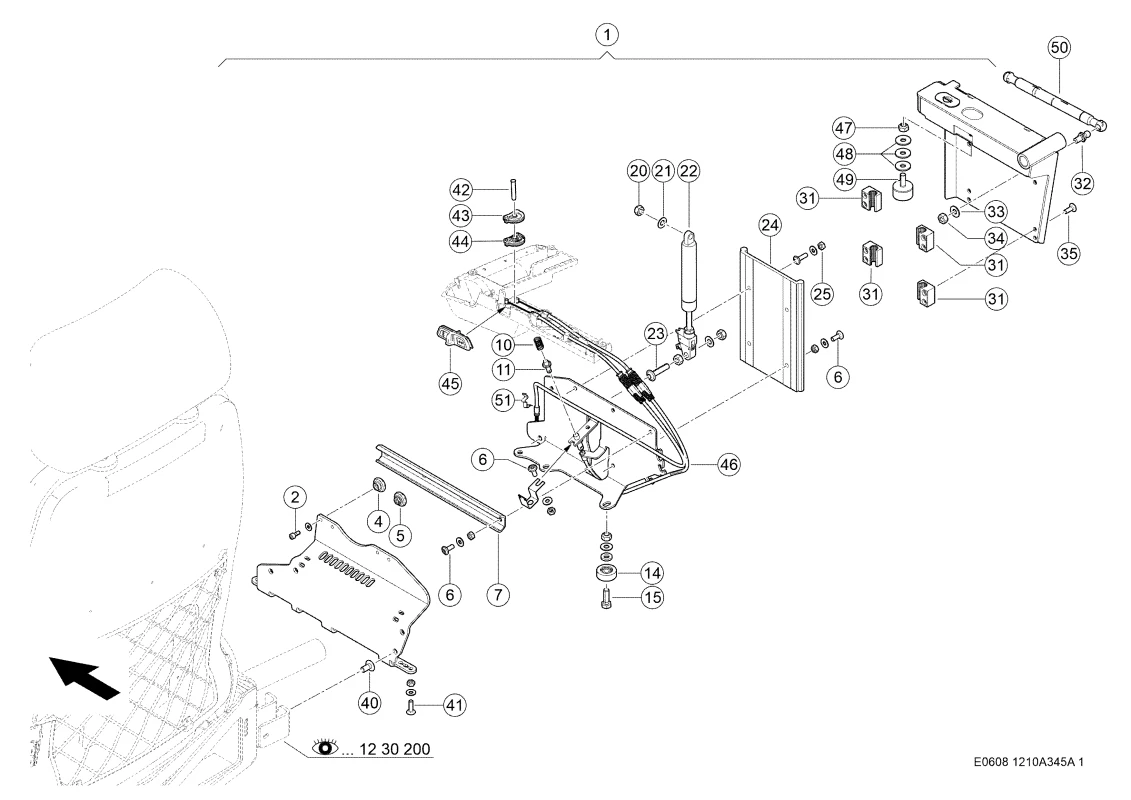

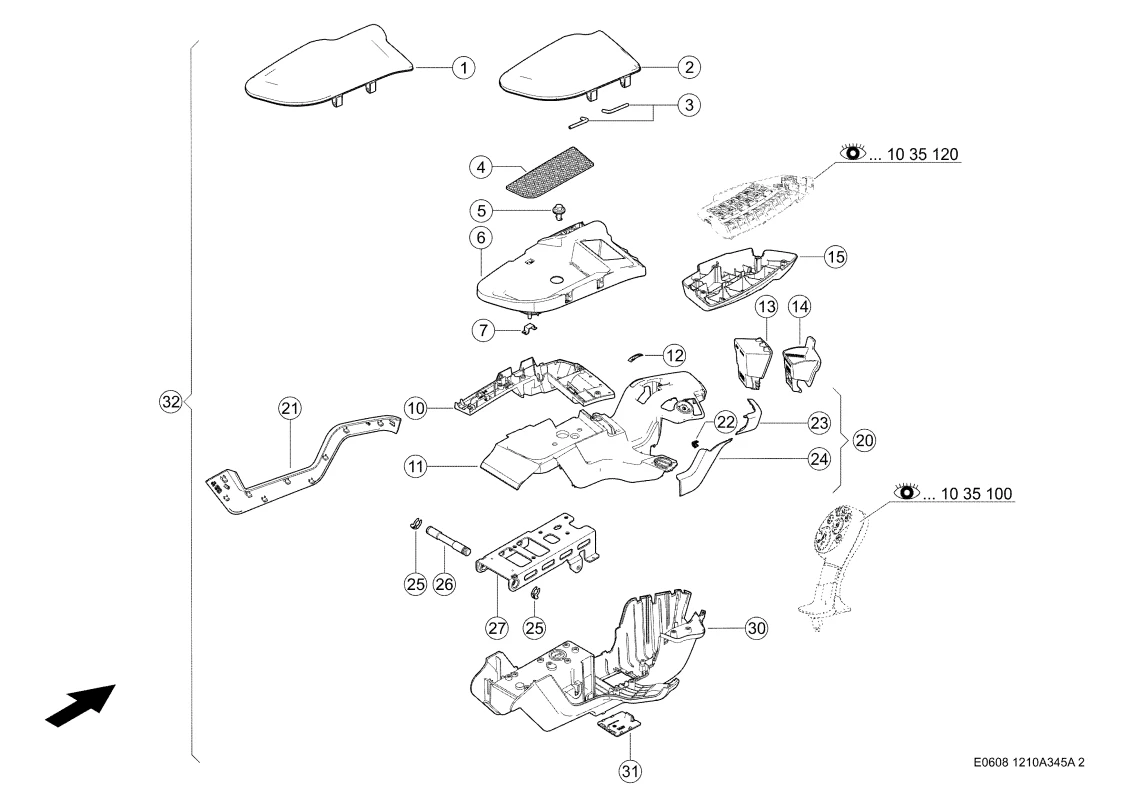

Консоль управления. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Консоль управления. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Артикул: 128375489 Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Крепление 0026549511 |
Ссылка на деталь | 0026549511 |
Номер на схеме | 1 |
Название детали | Регулировочная Пластина 0027576862 |
Ссылка на деталь | 0027576862 |
Номер на схеме | 1 |
Название детали | Подушка Для Руки 0005379250 |
Ссылка на деталь | 0005379250 |
Номер на схеме | 1 |
Название детали | Подушка Для Руки 0027901620 |
Ссылка на деталь | 0027901620 |
Номер на схеме | 1 |
Название детали | Винт Со Сфероцилиндрической Головкой И В 0002172900 |
Ссылка на деталь | 0002172900 |
Номер на схеме | 1 |
Название детали | Крепление 0029399370 |
Ссылка на деталь | 0029399370 |
Номер на схеме | 1 |
Название детали | Регулировочная Пластина 0026473971 |
Ссылка на деталь | 0026473971 |
Номер на схеме | 2 |
Название детали | Щиток 0026326770 |
Ссылка на деталь | 0026326770 |
Номер на схеме | 2 |
Название детали | Винт С Цил.гол. 0002195120 |
Ссылка на деталь | 0002195120 |
Номер на схеме | 2 |
Название детали | Шайба Контактная 0002170140 |
Ссылка на деталь | 0002170140 |
Номер на схеме | 2 |
Название детали | Подушка Для Руки 0027942770 |
Ссылка на деталь | 0027942770 |
Номер на схеме | 2 |
Название детали | Подушка Для Руки 0005379350 |
Ссылка на деталь | 0005379350 |
Номер на схеме | 2 |
Название детали | Держатель 0026570900 |
Ссылка на деталь | 0026570900 |
Номер на схеме | 3 |
Название детали | Болт 0002172650 |
Ссылка на деталь | 0002172650 |
Номер на схеме | 3 |
Название детали | Винт С Плоск.гол. 0002241470 |
Ссылка на деталь | 0002241470 |
Номер на схеме | 3 |
Название детали | Палец 0005378640 |
Ссылка на деталь | 0005378640 |
Номер на схеме | 3 |
Название детали | Втулка С Буртиком 0026396980 |
Ссылка на деталь | 0026396980 |
Номер на схеме | 4 |
Название детали | Шайба Контактная 0002393931 |
Ссылка на деталь | 0002393931 |
Номер на схеме | 4 |
Название детали | Мат 0005378010 |
Ссылка на деталь | 0005378010 |
Номер на схеме | 4 |
Название детали | Ролик Натяжной 0011299341 |
Ссылка на деталь | 0011299341 |
Номер на схеме | 4 |
Название детали | Гайка Стопорная 0026735171 |
Ссылка на деталь | 0026735171 |
Номер на схеме | 5 |
Название детали | Щиток 0029732290 |
Ссылка на деталь | 0029732290 |
Номер на схеме | 5 |
Название детали | Ролик Натяжной 0021536371 |
Ссылка на деталь | 0021536371 |
Номер на схеме | 5 |
Название детали | Держатель 0026989612 |
Ссылка на деталь | 0026989612 |
Номер на схеме | 5 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 5 |
Название детали | Цапфа Запорная 0006088190 |
Ссылка на деталь | 0006088190 |
Номер на схеме | 6 |
Название детали | Вкладыш Верхний 0005379590 |
Ссылка на деталь | 0005379590 |
Номер на схеме | 6 |
Название детали | Винт Со Сфероцилиндрической Головкой И В 0002172900 |
Ссылка на деталь | 0002172900 |
Номер на схеме | 6 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 6 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 6 |
Название детали | Болт 0002171710 |
Ссылка на деталь | 0002171710 |
Номер на схеме | 6 |
Название детали | Вкладыш Верхний 0005379600 |
Ссылка на деталь | 0005379600 |
Номер на схеме | 6 |
Название детали | Вкладыш Верхний 0005378180 |
Ссылка на деталь | 0005378180 |
Номер на схеме | 7 |
Название детали | Опора Сцепного Устройства 0021535400 |
Ссылка на деталь | 0021535400 |
Номер на схеме | 7 |
Название детали | Щиток Опорный 0005379570 |
Ссылка на деталь | 0005379570 |
Номер на схеме | 10 |
Название детали | Крепление 0026286311 |
Ссылка на деталь | 0026286311 |
Номер на схеме | 10 |
Название детали | Вкладыш Нижний 0005379740 |
Ссылка на деталь | 0005379740 |
Номер на схеме | 10 |
Название детали | Пружина Сжатия 0026604190 |
Ссылка на деталь | 0026604190 |
Номер на схеме | 11 |
Название детали | Палец 0026438400 |
Ссылка на деталь | 0026438400 |
Номер на схеме | 11 |
Название детали | Плоская Шайба 0002369102 |
Ссылка на деталь | 0002369102 |
Номер на схеме | 11 |
Название детали | Винт С Цил.гол. 0003287200 |
Ссылка на деталь | 0003287200 |
Номер на схеме | 11 |
Название детали | Часть Средняя 0005379610 |
Ссылка на деталь | 0005379610 |
Номер на схеме | 12 |
Название детали | Крепление 0027063720 |
Ссылка на деталь | 0027063720 |
Номер на схеме | 12 |
Название детали | Наклейка 0005378670 |
Ссылка на деталь | 0005378670 |
Номер на схеме | 13 |
Название детали | Держатель Кабеля 0026321280 |
Ссылка на деталь | 0026321280 |
Номер на схеме | 13 |
Название детали | Корпус 0005378860 |
Ссылка на деталь | 0005378860 |
Номер на схеме | 14 |
Название детали | Пепельница 0005378870 |
Ссылка на деталь | 0005378870 |
Номер на схеме | 14 |
Название детали | Ролик Ходовой 0005378690 |
Ссылка на деталь | 0005378690 |
Номер на схеме | 15 |
Название детали | Шайба 0002330050 |
Ссылка на деталь | 0002330050 |
Номер на схеме | 15 |
Название детали | Болт 6-Гр. 0002374420 |
Ссылка на деталь | 0002374420 |
Номер на схеме | 15 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 15 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 15 |
Название детали | Вкладыш Нижний 0026281730 |
Ссылка на деталь | 0026281730 |
Номер на схеме | 20 |
Название детали | Щиток 0005379660 |
Ссылка на деталь | 0005379660 |
Номер на схеме | 20 |
Название детали | Кронштейн 0027413471 |
Ссылка на деталь | 0027413471 |
Номер на схеме | 20 |
Название детали | Кронштейн 0026321133 |
Ссылка на деталь | 0026321133 |
Номер на схеме | 20 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 21 |
Название детали | Щиток 0005379760 |
Ссылка на деталь | 0005379760 |
Номер на схеме | 21 |
Название детали | Гайка Накидная 0027277030 |
Ссылка на деталь | 0027277030 |
Номер на схеме | 21 |
Название детали | Шайба 0002368260 |
Ссылка на деталь | 0002368260 |
Номер на схеме | 22 |
Название детали | Винт С Цил.гол. 0002381991 |
Ссылка на деталь | 0002381991 |
Номер на схеме | 22 |
Название детали | Элемент Упругий 0005378551 |
Ссылка на деталь | 0005378551 |
Номер на схеме | 22 |
Название детали | Винт С Плоск.гол. 7703008094 |
Ссылка на деталь | 7703008094 |
Номер на схеме | 22 |
Название детали | Зажим Крепежный 0002240530 |
Ссылка на деталь | 0002240530 |
Номер на схеме | 23 |
Название детали | Шарнир 0026267871 |
Ссылка на деталь | 0026267871 |
Номер на схеме | 23 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 23 |
Название детали | Шайба 0002368260 |
Ссылка на деталь | 0002368260 |
Номер на схеме | 23 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 23 |
Название детали | Щиток 0005379770 |
Ссылка на деталь | 0005379770 |
Номер на схеме | 23 |
Название детали | Болт 0004680490 |
Ссылка на деталь | 0004680490 |
Номер на схеме | 24 |
Название детали | Щиток 0005379790 |
Ссылка на деталь | 0005379790 |
Номер на схеме | 24 |
Название детали | Рельс Ходовой 0005378520 |
Ссылка на деталь | 0005378520 |
Номер на схеме | 24 |
Название детали | Колпачок 0026288120 |
Ссылка на деталь | 0026288120 |
Номер на схеме | 24 |
Название детали | Колпачок 0026288120 |
Ссылка на деталь | 0026288120 |
Номер на схеме | 25 |
Название детали | Шайба Контактная 0002393890 |
Ссылка на деталь | 0002393890 |
Номер на схеме | 25 |
Название детали | Винт С Головкой 0002173210 |
Ссылка на деталь | 0002173210 |
Номер на схеме | 25 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 25 |
Название детали | Предохранитель 0005378680 |
Ссылка на деталь | 0005378680 |
Номер на схеме | 25 |
Название детали | Винт Установочный 0002394880 |
Ссылка на деталь | 0002394880 |
Номер на схеме | 26 |
Название детали | Вал 0005369461 |
Ссылка на деталь | 0005369461 |
Номер на схеме | 26 |
Название детали | Вал 0027542731 |
Ссылка на деталь | 0027542731 |
Номер на схеме | 26 |
Название детали | Шайба Контактная 0002393941 |
Ссылка на деталь | 0002393941 |
Номер на схеме | 27 |
Название детали | Диск Скольжения 0027095000 |
Ссылка на деталь | 0027095000 |
Номер на схеме | 27 |
Название детали | Щиток 0005379581 |
Ссылка на деталь | 0005379581 |
Номер на схеме | 28 |
Название детали | Втулка 0026270530 |
Ссылка на деталь | 0026270530 |
Номер на схеме | 29 |
Название детали | Колпачок 0026331870 |
Ссылка на деталь | 0026331870 |
Номер на схеме | 30 |
Название детали | Пружина Кручения 0027055450 |
Ссылка на деталь | 0027055450 |
Номер на схеме | 30 |
Название детали | Вкладыш Нижний 0005379620 |
Ссылка на деталь | 0005379620 |
Номер на схеме | 30 |
Название детали | Шайба Контактная 0002393931 |
Ссылка на деталь | 0002393931 |
Номер на схеме | 31 |
Название детали | Подшипник Скольж. 0005378510 |
Ссылка на деталь | 0005378510 |
Номер на схеме | 31 |
Название детали | Втулка Резьбовая 0027341010 |
Ссылка на деталь | 0027341010 |
Номер на схеме | 31 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 31 |
Название детали | Крышка 0005378310 |
Ссылка на деталь | 0005378310 |
Номер на схеме | 32 |
Название детали | Цапфа Шаровая 0001445760 |
Ссылка на деталь | 0001445760 |
Номер на схеме | 32 |
Название детали | Панель 0005379131 |
Ссылка на деталь | 0005379131 |
Номер на схеме | 32 |
Название детали | Панель 0005379141 |
Ссылка на деталь | 0005379141 |
Номер на схеме | 32 |
Название детали | Панель 0005379161 |
Ссылка на деталь | 0005379161 |
Номер на схеме | 33 |
Название детали | Ремень Клиновой 0000233870 |
Ссылка на деталь | 0000233870 |
Номер на схеме | 34 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 35 |
Название детали | Винт Со Сфероцилиндрической Головкой И В 0002172900 |
Ссылка на деталь | 0002172900 |
Номер на схеме | 40 |
Название детали | Винт Сф/Цилиндр. 0002173082 |
Ссылка на деталь | 0002173082 |
Номер на схеме | 41 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 41 |
Название детали | Винт С Головкой 0002173210 |
Ссылка на деталь | 0002173210 |
Номер на схеме | 41 |
Название детали | Шайба Контактная 0002393890 |
Ссылка на деталь | 0002393890 |
Номер на схеме | 42 |
Название детали | Ось 0026393550 |
Ссылка на деталь | 0026393550 |
Номер на схеме | 42 |
Название детали | Винт С Плоск.гол. 7703008094 |
Ссылка на деталь | 7703008094 |
Номер на схеме | 43 |
Название детали | Диск 0005379810 |
Ссылка на деталь | 0005379810 |
Номер на схеме | 44 |
Название детали | Диск 0005379420 |
Ссылка на деталь | 0005379420 |
Номер на схеме | 45 |
Название детали | Рычаг 0005379800 |
Ссылка на деталь | 0005379800 |
Номер на схеме | 46 |
Название детали | Трос Боудена 0005378071 |
Ссылка на деталь | 0005378071 |
Номер на схеме | 47 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 48 |
Название детали | Шайба 0002342710 |
Ссылка на деталь | 0002342710 |
Номер на схеме | 49 |
Название детали | Буфер Упорный 0009117161 |
Ссылка на деталь | 0009117161 |
Номер на схеме | 50 |
Название детали | Элемент Упругий 0026607410 |
Ссылка на деталь | 0026607410 |
Номер на схеме | 51 |
Название детали | Хомут Рессоры 0006258810 |
Ссылка на деталь | 0006258810 |
Детали
Производитель | |
---|---|
Совместимая модель | |
Узел |
