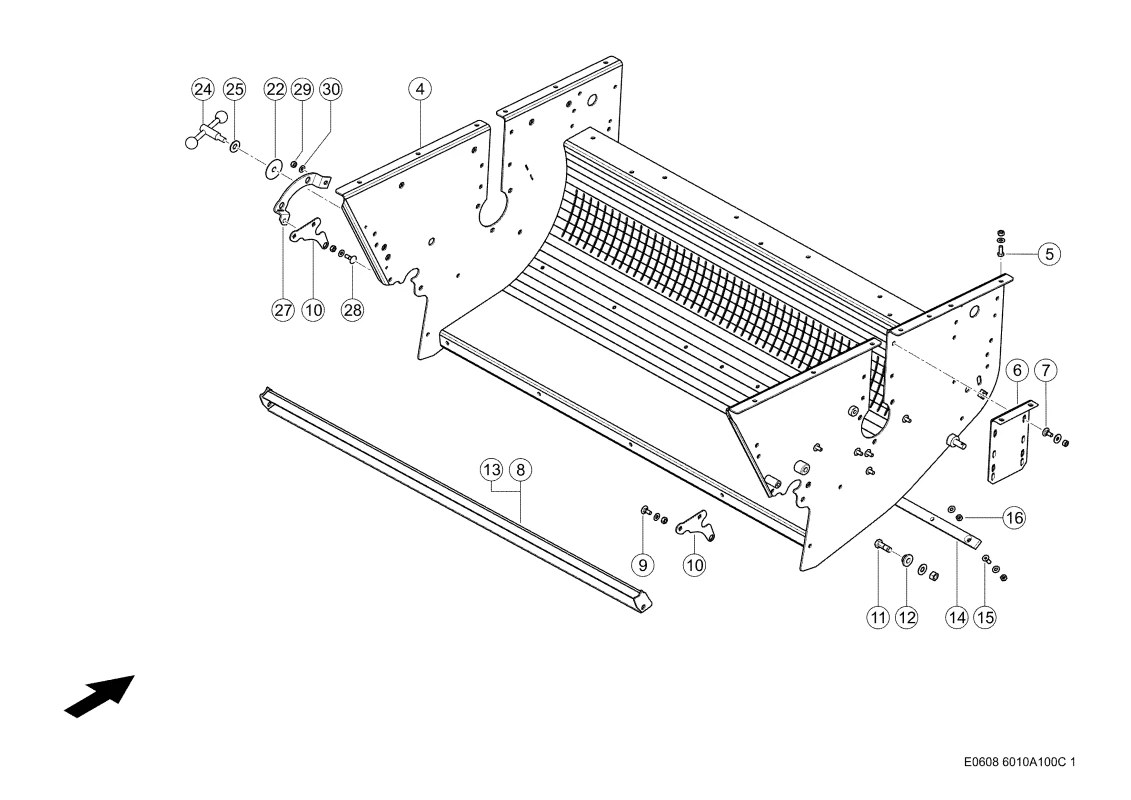

Корпус измельчителя соломы. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 2
Корпус измельчителя соломы. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 2
Описание
| Номер на схеме | 4 |
| Название детали | Корпус 0005578094 |
| Ссылка на деталь | 0005578094 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 5 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 6 |
| Название детали | Держатель 0005519120 |
| Ссылка на деталь | 0005519120 |
| Номер на схеме | 7 |
| Название детали | Винт Полупотайной 0002349530 |
| Ссылка на деталь | 0002349530 |
| Номер на схеме | 7 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 7 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 8 |
| Название детали | Профиль 0005544150 |
| Ссылка на деталь | 0005544150 |
| Номер на схеме | 9 |
| Название детали | Винт Полупотайной 0002349530 |
| Ссылка на деталь | 0002349530 |
| Номер на схеме | 9 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 9 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 10 |
| Название детали | Щиток Соединит. 0005517921 |
| Ссылка на деталь | 0005517921 |
| Номер на схеме | 11 |
| Название детали | Болт 6-Гр. 0002378750 |
| Ссылка на деталь | 0002378750 |
| Номер на схеме | 11 |
| Название детали | Шайба Контактная 0002393890 |
| Ссылка на деталь | 0002393890 |
| Номер на схеме | 11 |
| Название детали | Гайка 6-Гр. 0002361720 |
| Ссылка на деталь | 0002361720 |
| Номер на схеме | 12 |
| Название детали | Втулка 0000601610 |
| Ссылка на деталь | 0000601610 |
| Номер на схеме | 13 |
| Название детали | Пластина Угловая 0005544720 |
| Ссылка на деталь | 0005544720 |
| Номер на схеме | 14 |
| Название детали | Планка Трения 0005579250 |
| Ссылка на деталь | 0005579250 |
| Номер на схеме | 15 |
| Название детали | Винт Потайной 0002363300 |
| Ссылка на деталь | 0002363300 |
| Номер на схеме | 15 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 15 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 16 |
| Название детали | Винт Сф/Цилиндр. 0002175781 |
| Ссылка на деталь | 0002175781 |
| Номер на схеме | 16 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 16 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 22 |
| Название детали | Диск 0002368460 |
| Ссылка на деталь | 0002368460 |
| Номер на схеме | 24 |
| Название детали | Ручка 0023142400 |
| Ссылка на деталь | 0023142400 |
| Номер на схеме | 25 |
| Название детали | Шайба Контактная 0002393951 |
| Ссылка на деталь | 0002393951 |
| Номер на схеме | 27 |
| Название детали | Держатель 0005572990 |
| Ссылка на деталь | 0005572990 |
| Номер на схеме | 28 |
| Название детали | Винт Полупотайной 0002335030 |
| Ссылка на деталь | 0002335030 |
| Номер на схеме | 28 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 28 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 29 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 30 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Корпус измельчителя соломы, Соломоизмельчитель, Укладка Массы / Соломы |
