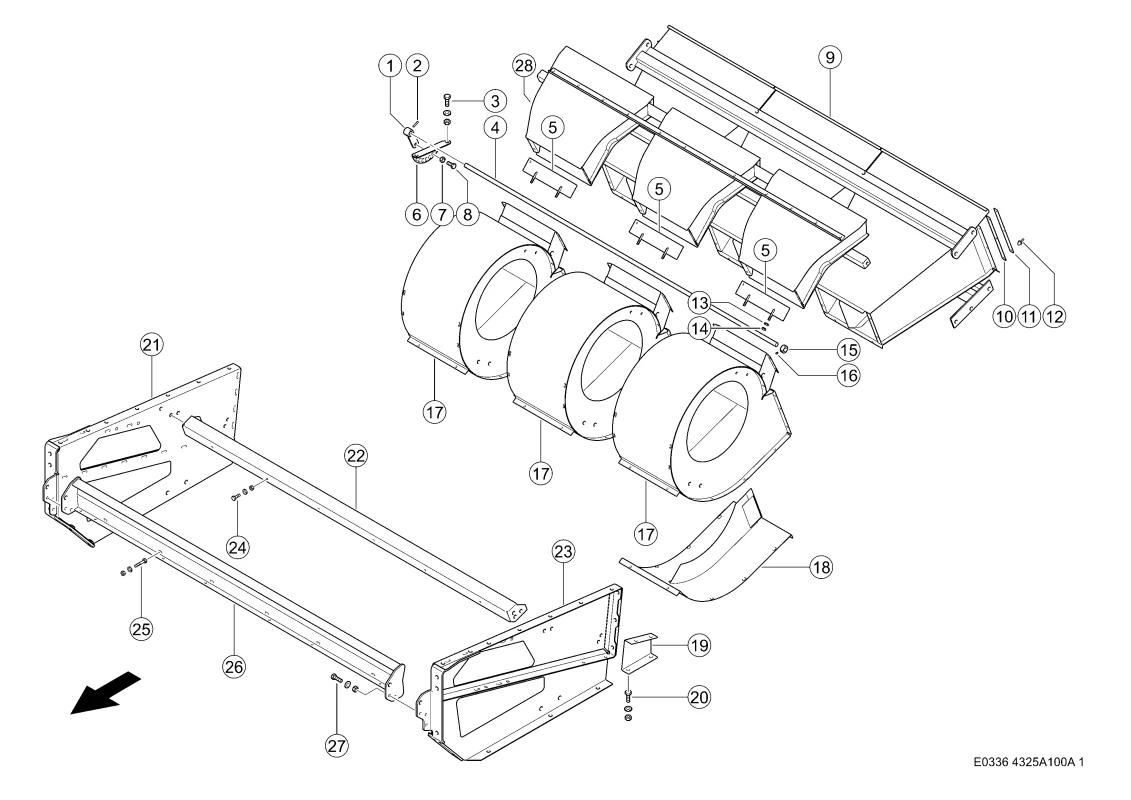

Корпус вентилятора. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Корпус вентилятора. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Описание
| Номер на схеме | 1 |
| Название детали | Рычаг 0005524760 |
| Ссылка на деталь | 0005524760 |
| Номер на схеме | 2 |
| Название детали | Штифт Распорный 0002356473 |
| Ссылка на деталь | 0002356473 |
| Номер на схеме | 3 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 3 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 3 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 4 |
| Название детали | Вал 0005524770 |
| Ссылка на деталь | 0005524770 |
| Номер на схеме | 5 |
| Название детали | Заслонка Дроссел. 0006471630 |
| Ссылка на деталь | 0006471630 |
| Номер на схеме | 6 |
| Название детали | Кулиса 0005524550 |
| Ссылка на деталь | 0005524550 |
| Номер на схеме | 7 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 8 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 9 |
| Название детали | Канал Вентиляц. 0005563300 |
| Ссылка на деталь | 0005563300 |
| Номер на схеме | 10 |
| Название детали | Полоска Уплотн. 0007551210 |
| Ссылка на деталь | 0007551210 |
| Номер на схеме | 11 |
| Название детали | Шина 0007551200 |
| Ссылка на деталь | 0007551200 |
| Номер на схеме | 12 |
| Название детали | Заклепка 0002379501 |
| Ссылка на деталь | 0002379501 |
| Номер на схеме | 13 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 14 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
| Номер на схеме | 15 |
| Название детали | Кольцо Установ. 0002382210 |
| Ссылка на деталь | 0002382210 |
| Номер на схеме | 16 |
| Название детали | Шпилька 0002365511 |
| Ссылка на деталь | 0002365511 |
| Номер на схеме | 17 |
| Название детали | Корпус Вентилят. 0006471401 |
| Ссылка на деталь | 0006471401 |
| Номер на схеме | 18 |
| Название детали | Перегородка 0006471472 |
| Ссылка на деталь | 0006471472 |
| Номер на схеме | 19 |
| Название детали | Соединение 0005524431 |
| Ссылка на деталь | 0005524431 |
| Номер на схеме | 19 |
| Название детали | Соединение 0005524481 |
| Ссылка на деталь | 0005524481 |
| Номер на схеме | 20 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 20 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 20 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 21 |
| Название детали | Стенка Боковая Пр 0005562880 |
| Ссылка на деталь | 0005562880 |
| Номер на схеме | 22 |
| Название детали | Профиль Поперечн. 0005524531 |
| Ссылка на деталь | 0005524531 |
| Номер на схеме | 23 |
| Название детали | Стенка Боковая Л. 0005562870 |
| Ссылка на деталь | 0005562870 |
| Номер на схеме | 24 |
| Название детали | Болт 6-Гр. 0002374640 |
| Ссылка на деталь | 0002374640 |
| Номер на схеме | 24 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 24 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 25 |
| Название детали | Болт 6-Гр. 0002374650 |
| Ссылка на деталь | 0002374650 |
| Номер на схеме | 25 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 25 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 26 |
| Название детали | Профиль 0005562831 |
| Ссылка на деталь | 0005562831 |
| Номер на схеме | 27 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 27 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 27 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 28 |
| Название детали | Канал Воздушный 0005573500 |
| Ссылка на деталь | 0005573500 |
