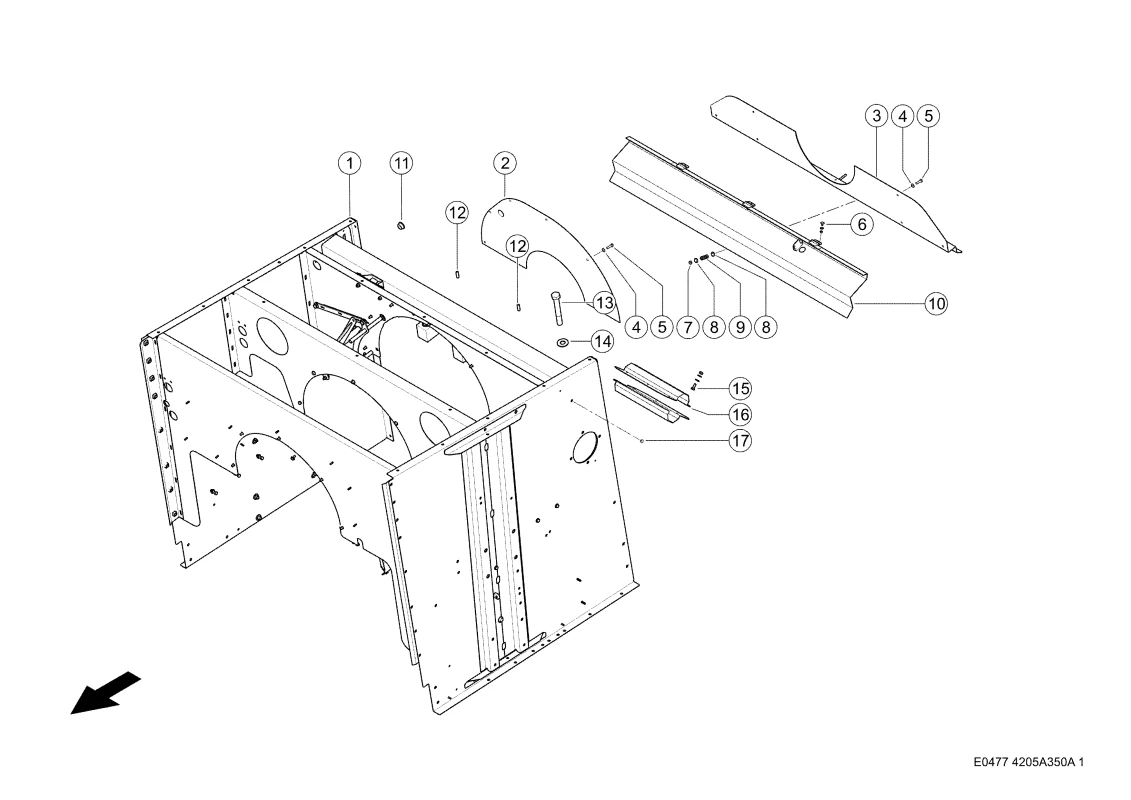

Корпус выбросного устройства. Запчасти для комбайнов tucano 580-570 № машины l0700011 — l0799999
Корпус выбросного устройства. Запчасти для комбайнов tucano 580-570 № машины l0700011 — l0799999
Описание
| Номер на схеме | 1 |
| Название детали | Сбрасыватель 0005136000 |
| Ссылка на деталь | 0005136000 |
| Номер на схеме | 2 |
| Название детали | Щиток 0005567992 |
| Ссылка на деталь | 0005567992 |
| Номер на схеме | 3 |
| Название детали | Щиток Стопорный 0005568250 |
| Ссылка на деталь | 0005568250 |
| Номер на схеме | 4 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 6 |
| Название детали | Винт Полупотайной 0002154290 |
| Ссылка на деталь | 0002154290 |
| Номер на схеме | 6 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 6 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 7 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 8 |
| Название детали | Плоская Шайба 0002369132 |
| Ссылка на деталь | 0002369132 |
| Номер на схеме | 9 |
| Название детали | Пружина Сжатия 0009442890 |
| Ссылка на деталь | 0009442890 |
| Номер на схеме | 10 |
| Название детали | Щиток 0005561551 |
| Ссылка на деталь | 0005561551 |
| Номер на схеме | 11 |
| Название детали | Пробка Запорная 0002415530 |
| Ссылка на деталь | 0002415530 |
| Номер на схеме | 12 |
| Название детали | Штифт Распорный 0002376092 |
| Ссылка на деталь | 0002376092 |
| Номер на схеме | 13 |
| Название детали | Болт 6-Гр. 0002423890 |
| Ссылка на деталь | 0002423890 |
| Номер на схеме | 14 |
| Название детали | Шайба Контактная 0002393900 |
| Ссылка на деталь | 0002393900 |
| Номер на схеме | 15 |
| Название детали | Болт 6-Гр. 0002374650 |
| Ссылка на деталь | 0002374650 |
| Номер на схеме | 15 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 15 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
| Номер на схеме | 16 |
| Название детали | Щиток Направл. 0005568361 |
| Ссылка на деталь | 0005568361 |
| Номер на схеме | 17 |
| Название детали | Пробка Запорная 0002113510 |
| Ссылка на деталь | 0002113510 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Корпус выбросного устройства, Отделение Зерна, Ротор |
