Крепежные детали для кабельных комплектов. Запчасти комбайнов tucano 580-570 № машины l0700011 – l0799999
Крепежные детали для кабельных комплектов. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Артикул: 166877281
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание

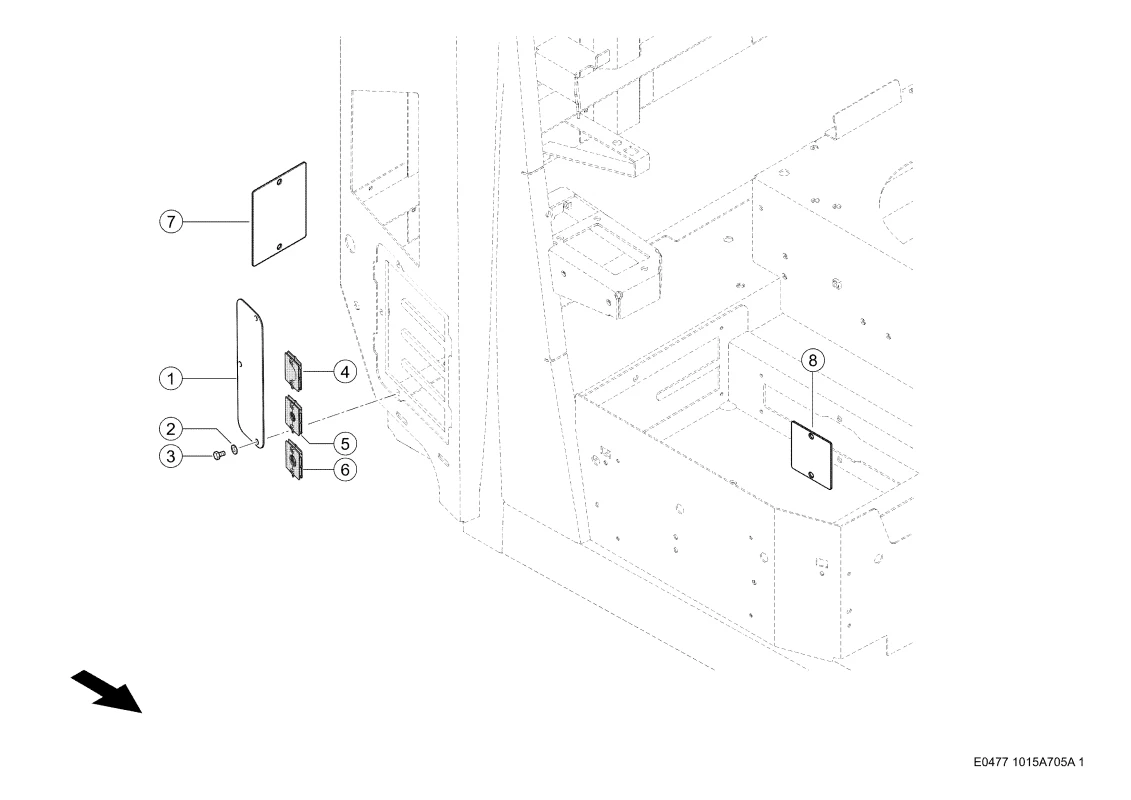

Номер на схеме | 1 |
Название детали | Щиток 0005649121 |
Ссылка на деталь | 0005649121 |
Номер на схеме | 2 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 3 |
Название детали | Болт 6-Гр. 0002374640 |
Ссылка на деталь | 0002374640 |
Номер на схеме | 4 |
Название детали | Держатель 0000148780 |
Ссылка на деталь | 0000148780 |
Номер на схеме | 5 |
Название детали | Держатель 0000148700 |
Ссылка на деталь | 0000148700 |
Номер на схеме | 6 |
Название детали | Держатель 0000148720 |
Ссылка на деталь | 0000148720 |
Номер на схеме | 7 |
Название детали | Щиток Опорный 0005655240 |
Ссылка на деталь | 0005655240 |
Номер на схеме | 8 |
Название детали | Щиток Опорный 0005655410 |
Ссылка на деталь | 0005655410 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Кабельные Комплекты, Крепежные детали для кабельных комплектов, Электрика / Электроника |
