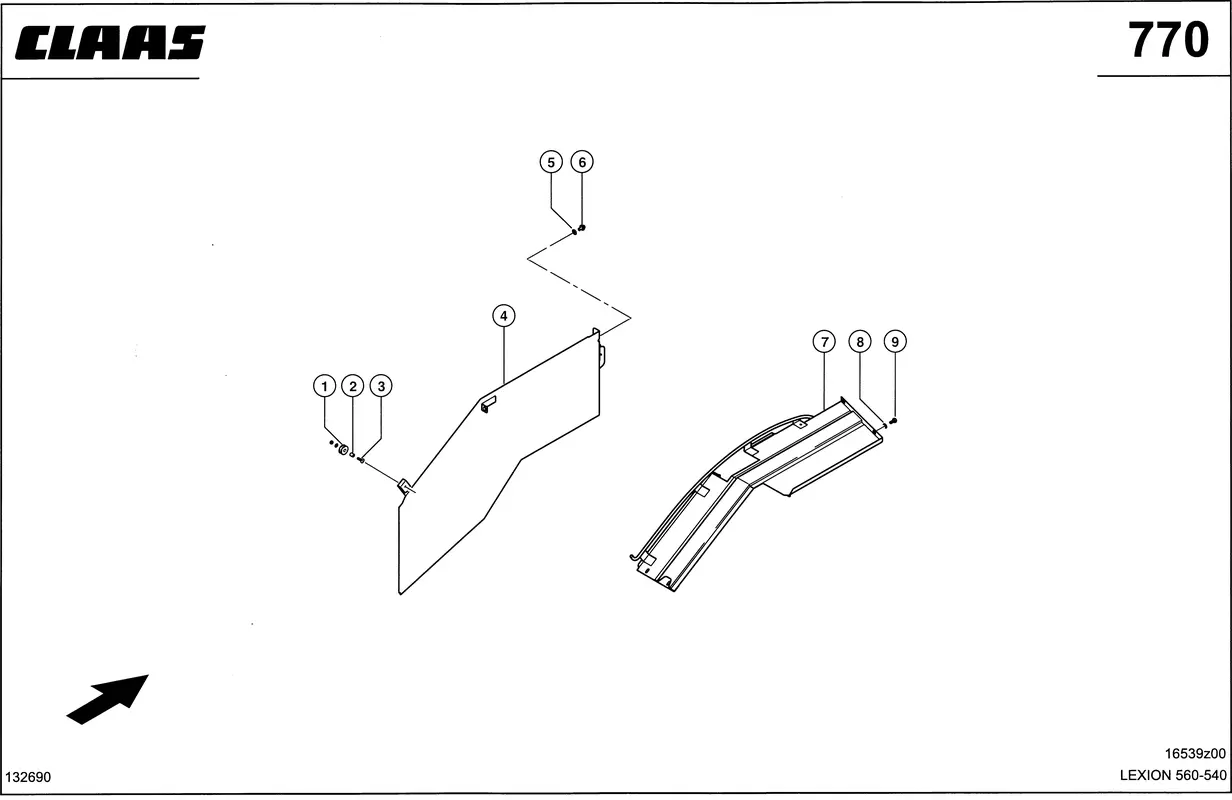

Крылья, прав.. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Крылья, прав.. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 194275902 Категории: Запчасти к сельскохозяйственной технике Claas, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Ролик Натяжной 0007393530 |
Ссылка на деталь | 0007393530 |
Номер на схеме | 2 |
Название детали | Втулка 0007393540 |
Ссылка на деталь | 0007393540 |
Номер на схеме | 3 |
Название детали | Винт Полупотайной 0008018831 |
Ссылка на деталь | 0008018831 |
Номер на схеме | 3 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 3 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 4 |
Название детали | Защита 0007594672 |
Ссылка на деталь | 0007594672 |
Номер на схеме | 5 |
Название детали | Шайба Опорная 0006012430 |
Ссылка на деталь | 0006012430 |
Номер на схеме | 6 |
Название детали | Цапфа Запорная 0006061630 |
Ссылка на деталь | 0006061630 |
Номер на схеме | 7 |
Название детали | Крыло Справа 0007841671 |
Ссылка на деталь | 0007841671 |
Номер на схеме | 8 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 9 |
Название детали | Болт 6-Гр. 0002374420 |
Ссылка на деталь | 0002374420 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Крылья, прав., Навесные Детали, Корпус Машины, Облицовка / кожухи |
