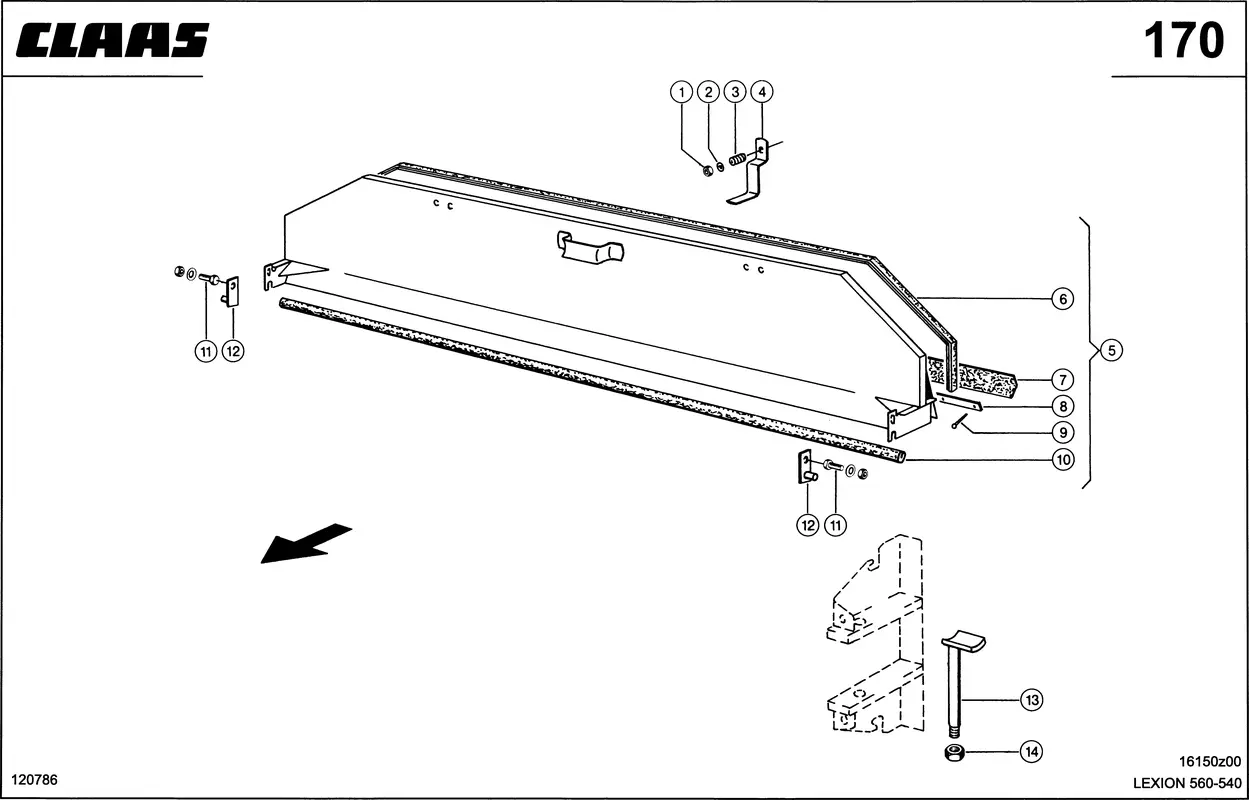

Крышка барабана. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999

Артикул: 134276358 Категории: Запчасти к сельскохозяйственной технике Claas, Схемы на сельхозтехнику, Схемы узлов Claas

Описание
Детали

Описание

Номер на схеме	1
Название детали	Гайка Стопорная 0002381320
Ссылка на деталь	0002381320

Номер на схеме	2
Название детали	Плоская Шайба 0002369122
Ссылка на деталь	0002369122

Номер на схеме	3
Название детали	Пружина Сжатия 0000021550
Ссылка на деталь	0000021550

Номер на схеме	4
Название детали	Стопор 0006052070
Ссылка на деталь	0006052070

Номер на схеме	5
Название детали	Заслонка Барабана 0007343032
Ссылка на деталь	0007343032

Номер на схеме	5
Название детали	Предупреждающие Знаки 0005148961
Ссылка на деталь	0005148961

Номер на схеме	6
Название детали	Профиль Уплотнительный 0002056930
Ссылка на деталь	0002056930

Номер на схеме	7
Название детали	Полоска Уплотн. 0007343120
Ссылка на деталь	0007343120

Номер на схеме	8
Название детали	Планка Зажимная 0007343090
Ссылка на деталь	0007343090

Номер на схеме	9
Название детали	Заклепка 0002112330
Ссылка на деталь	0002112330

Номер на схеме	10
Название детали	Профиль Уплотнительный 0002056930
Ссылка на деталь	0002056930

Номер на схеме	11
Название детали	Болт 6-Гр. 0002374390
Ссылка на деталь	0002374390

Номер на схеме	11
Название детали	Гайка 6-Гр. 0002361700
Ссылка на деталь	0002361700

Номер на схеме	11
Название детали	Шайба Контактная 0002393870
Ссылка на деталь	0002393870

Номер на схеме	12
Название детали	Накладка Несущая 0007356340
Ссылка на деталь	0007356340

Номер на схеме	13
Название детали	Палец 0006305571
Ссылка на деталь	0006305571

Номер на схеме	14
Название детали	Гайка Стопорная 0002335510
Ссылка на деталь	0002335510

Детали

Совместимая модель	Lexion, Lexion-540, Lexion-560
Производитель	Claas
Узел	Корпус Барабана, Крышка барабана, Молотилки
