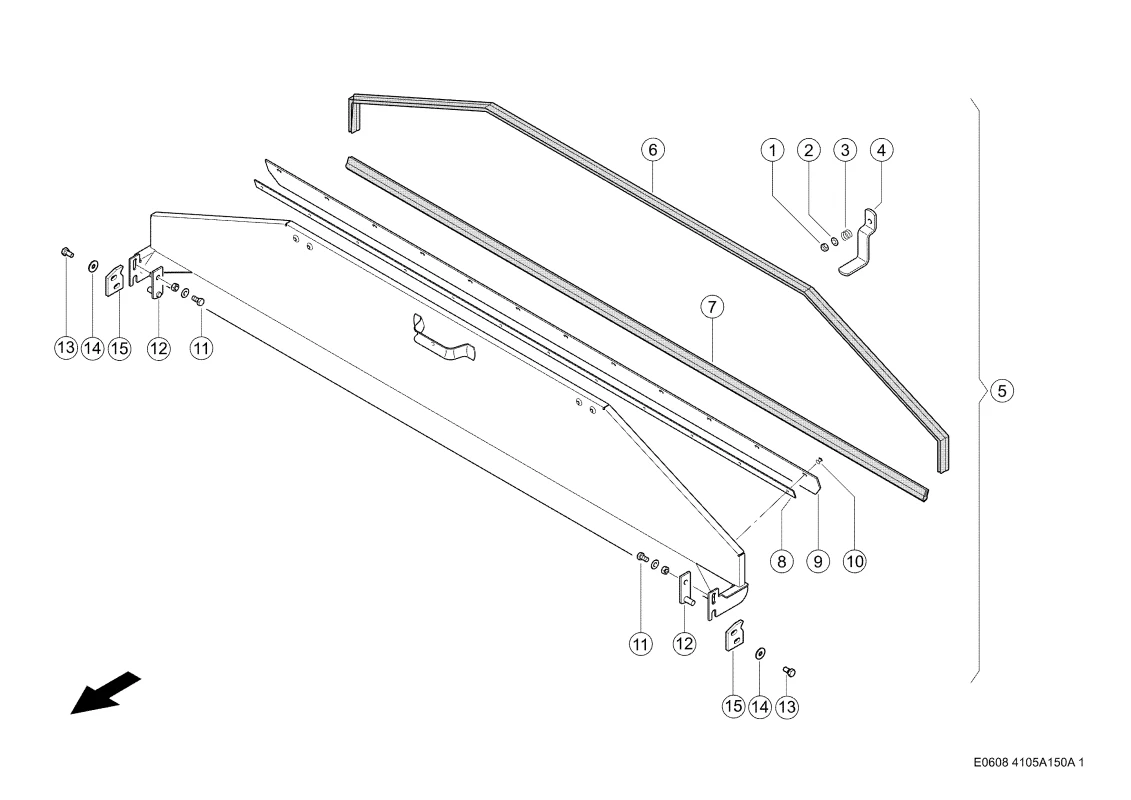

Крышка барабана. Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999
Крышка барабана. Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999
Описание
| Номер на схеме | 1 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 2 |
| Название детали | Плоская Шайба 0002369122 |
| Ссылка на деталь | 0002369122 |
| Номер на схеме | 3 |
| Название детали | Пружина Сжатия 0000021550 |
| Ссылка на деталь | 0000021550 |
| Номер на схеме | 4 |
| Название детали | Стопор 0006052070 |
| Ссылка на деталь | 0006052070 |
| Номер на схеме | 5 |
| Название детали | Заслонка Барабана 0023110010 |
| Ссылка на деталь | 0023110010 |
| Номер на схеме | 5 |
| Название детали | Заслонка Барабана 0027256740 |
| Ссылка на деталь | 0027256740 |
| Номер на схеме | 6 |
| Название детали | Профиль Уплотнительный 0002056930 |
| Ссылка на деталь | 0002056930 |
| Номер на схеме | 7 |
| Название детали | Профиль Уплотнительный 0005502140 |
| Ссылка на деталь | 0005502140 |
| Номер на схеме | 8 |
| Название детали | Планка Зажимная 0005528760 |
| Ссылка на деталь | 0005528760 |
| Номер на схеме | 9 |
| Название детали | Профиль Уплотн. 0005528770 |
| Ссылка на деталь | 0005528770 |
| Номер на схеме | 10 |
| Название детали | Заклепка 0002112330 |
| Ссылка на деталь | 0002112330 |
| Номер на схеме | 11 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 11 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 11 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 12 |
| Название детали | Накладка Несущая 0007356340 |
| Ссылка на деталь | 0007356340 |
| Номер на схеме | 13 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 14 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 15 |
| Название детали | Пластина Установ. 0023110050 |
| Ссылка на деталь | 0023110050 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-440, Tucano-450 |
| Узел | Корпус Барабана, Крышка барабана, Молотилки |
