Крышка барабана. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999

Артикул: 167276333 Категории: Запчасти к комбайнам Claas Tucano, Схемы на сельхозтехнику, Схемы узлов Claas

Описание
Детали

Описание

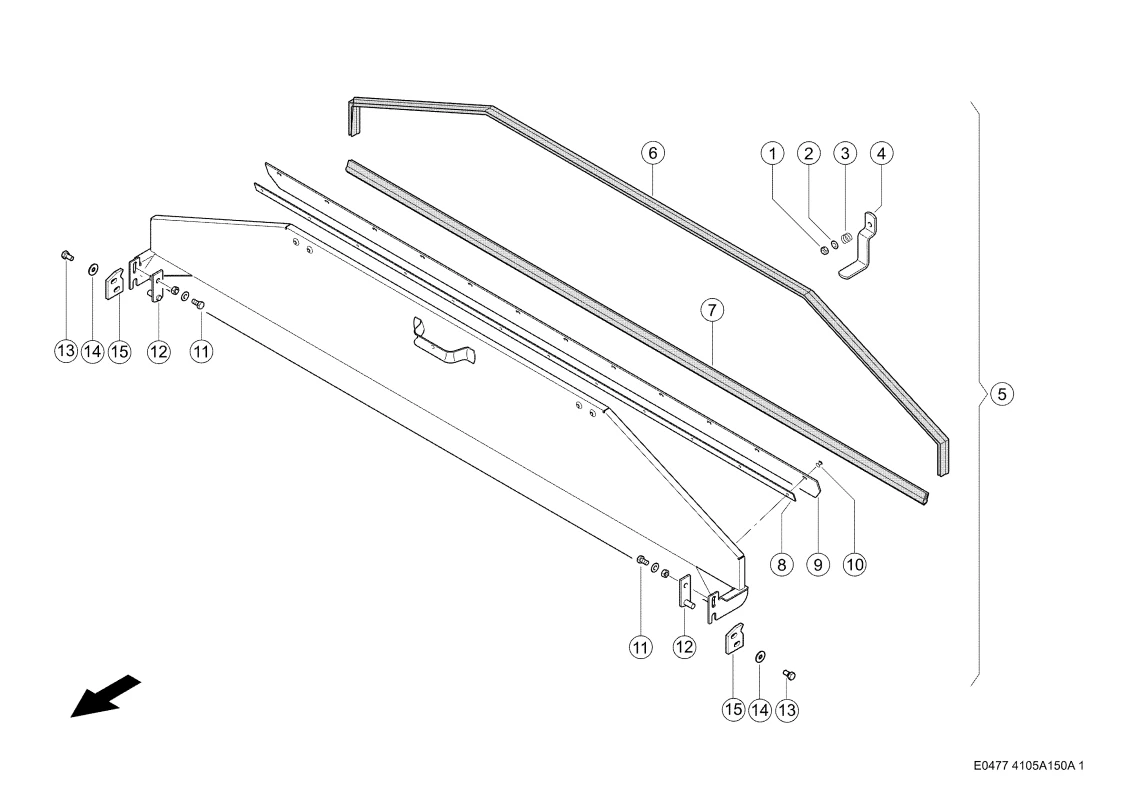

Номер на схеме	1
Название детали	Гайка Стопорная 0002381320
Ссылка на деталь	0002381320

Номер на схеме	2
Название детали	Плоская Шайба 0002369122
Ссылка на деталь	0002369122

Номер на схеме	3
Название детали	Пружина Сжатия 0000021550
Ссылка на деталь	0000021550

Номер на схеме	4
Название детали	Стопор 0006052070
Ссылка на деталь	0006052070

Номер на схеме	5
Название детали	Заслонка Барабана 0023110010
Ссылка на деталь	0023110010

Номер на схеме	6
Название детали	Профиль Уплотнительный 0002056930
Ссылка на деталь	0002056930

Номер на схеме	7
Название детали	Профиль Уплотнительный 0005502140
Ссылка на деталь	0005502140

Номер на схеме	8
Название детали	Планка Зажимная 0005528760
Ссылка на деталь	0005528760

Номер на схеме	9
Название детали	Профиль Уплотн. 0005528770
Ссылка на деталь	0005528770

Номер на схеме	10
Название детали	Заклепка 0002112330
Ссылка на деталь	0002112330

Номер на схеме	11
Название детали	Болт 6-Гр. 0002374390
Ссылка на деталь	0002374390

Номер на схеме	11
Название детали	Шайба Контактная 0002393870
Ссылка на деталь	0002393870

Номер на схеме	11
Название детали	Гайка 6-Гр. 0002361700
Ссылка на деталь	0002361700

Номер на схеме	12
Название детали	Накладка Несущая 0007356340
Ссылка на деталь	0007356340

Номер на схеме	13
Название детали	Болт 6-Гр. 0002374390
Ссылка на деталь	0002374390

Номер на схеме	14
Название детали	Шайба Контактная 0002393931
Ссылка на деталь	0002393931

Номер на схеме	15
Название детали	Пластина Установ. 0023110050
Ссылка на деталь	0023110050

Детали

Совместимая модель	Tucano, Tucano-570, Tucano-580
Производитель	Claas
Узел	Корпус Барабана, Крышка барабана, Молотилки
