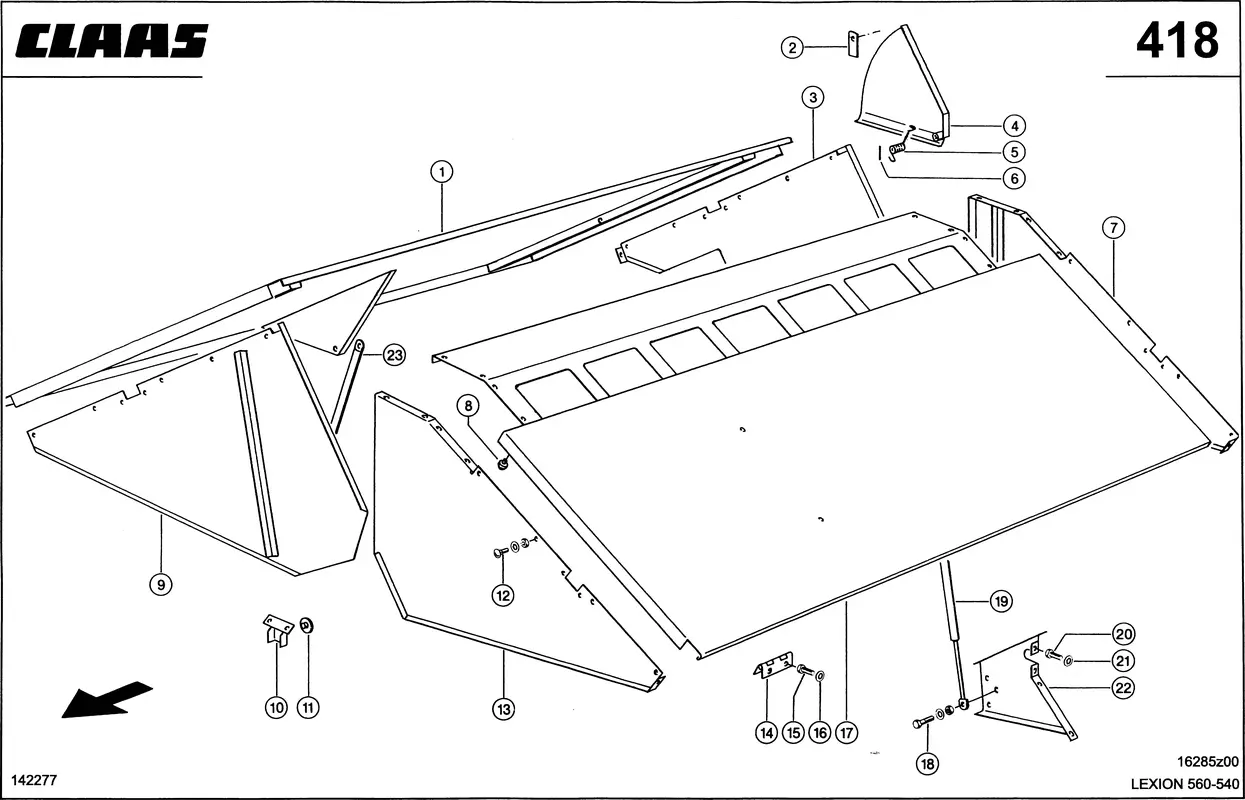

Крышка бункера. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 2
Крышка бункера. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 2
Описание
| Номер на схеме | 1 |
| Название детали | Крышка Правая 0007485242 |
| Ссылка на деталь | 0007485242 |
| Номер на схеме | 2 |
| Название детали | Пластина 0007347540 |
| Ссылка на деталь | 0007347540 |
| Номер на схеме | 3 |
| Название детали | Фартук 0007485261 |
| Ссылка на деталь | 0007485261 |
| Номер на схеме | 4 |
| Название детали | Щиток 0007485360 |
| Ссылка на деталь | 0007485360 |
| Номер на схеме | 5 |
| Название детали | Пружина Кручения 0009686820 |
| Ссылка на деталь | 0009686820 |
| Номер на схеме | 6 |
| Название детали | Штифт Распорный 0002356220 |
| Ссылка на деталь | 0002356220 |
| Номер на схеме | 7 |
| Название детали | Фартук 0007485290 |
| Ссылка на деталь | 0007485290 |
| Номер на схеме | 8 |
| Название детали | Буфер 0008215830 |
| Ссылка на деталь | 0008215830 |
| Номер на схеме | 9 |
| Название детали | Фартук 0007485270 |
| Ссылка на деталь | 0007485270 |
| Номер на схеме | 10 |
| Название детали | Опора 0007394070 |
| Ссылка на деталь | 0007394070 |
| Номер на схеме | 11 |
| Название детали | Плита Скольжения 0006539060 |
| Ссылка на деталь | 0006539060 |
| Номер на схеме | 12 |
| Название детали | Винт Полупотайной 0006100971 |
| Ссылка на деталь | 0006100971 |
| Номер на схеме | 12 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 12 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 13 |
| Название детали | Фартук 0007485280 |
| Ссылка на деталь | 0007485280 |
| Номер на схеме | 14 |
| Название детали | Шарнир 0006067371 |
| Ссылка на деталь | 0006067371 |
| Номер на схеме | 15 |
| Название детали | Болт 6-Гр. 0002374650 |
| Ссылка на деталь | 0002374650 |
| Номер на схеме | 16 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 17 |
| Название детали | Крышка Левая 0007485231 |
| Ссылка на деталь | 0007485231 |
| Номер на схеме | 18 |
| Название детали | Болт 6-Гр. 0002373390 |
| Ссылка на деталь | 0002373390 |
| Номер на схеме | 18 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 18 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 19 |
| Название детали | Элемент Упругий 0000763650 |
| Ссылка на деталь | 0000763650 |
| Номер на схеме | 20 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 21 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 22 |
| Название детали | Соединение Шарн. 0007393671 |
| Ссылка на деталь | 0007393671 |
| Номер на схеме | 23 |
| Название детали | Элемент Упругий 0007390090 |
| Ссылка на деталь | 0007390090 |
