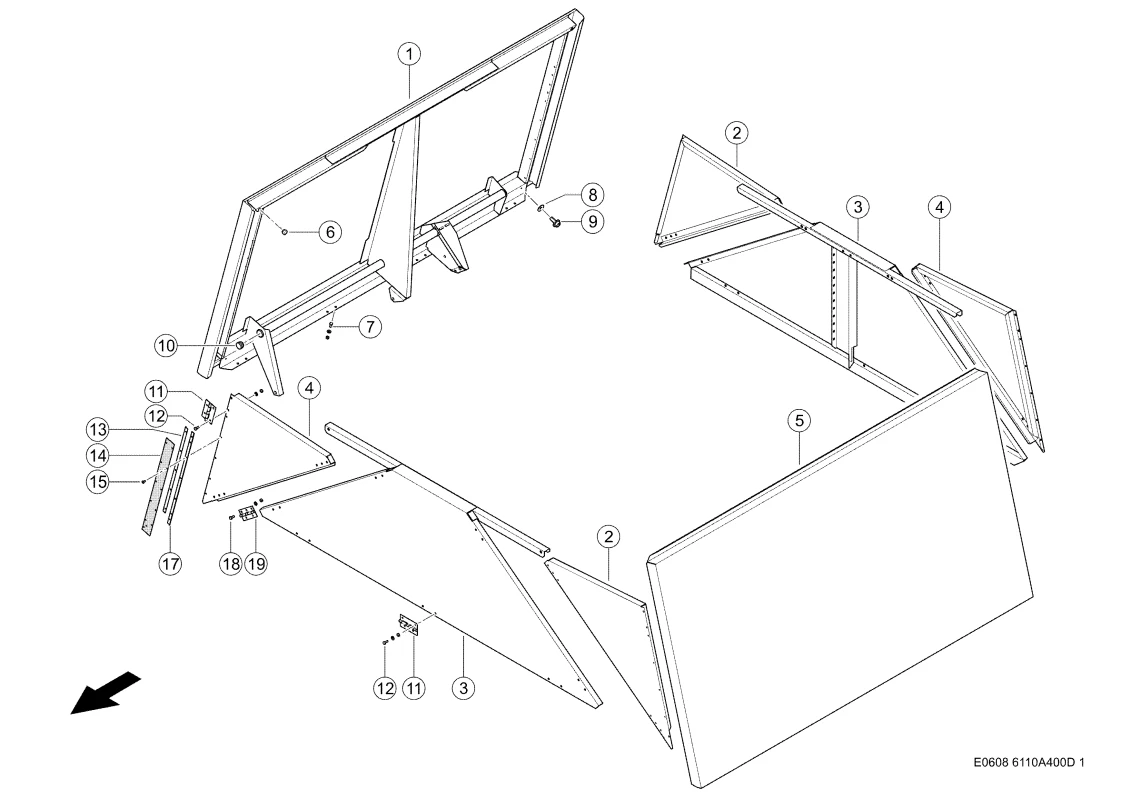

Крышка бункера. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Крышка бункера. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Артикул: 141777247 Категории: Запчасти к комбайнам Claas Tucano, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Крышка 0018035080 |
Ссылка на деталь | 0018035080 |
Номер на схеме | 2 |
Название детали | Стенка Передняя 0018184360 |
Ссылка на деталь | 0018184360 |
Номер на схеме | 3 |
Название детали | Стенка Передняя 0018184310 |
Ссылка на деталь | 0018184310 |
Номер на схеме | 4 |
Название детали | Стенка Передняя 0018184340 |
Ссылка на деталь | 0018184340 |
Номер на схеме | 5 |
Название детали | Крышка 0018035100 |
Ссылка на деталь | 0018035100 |
Номер на схеме | 6 |
Название детали | Буфер 0008215830 |
Ссылка на деталь | 0008215830 |
Номер на схеме | 7 |
Название детали | Болт 6-Гр. 0002374650 |
Ссылка на деталь | 0002374650 |
Номер на схеме | 7 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 7 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 8 |
Название детали | Диск 0002448970 |
Ссылка на деталь | 0002448970 |
Номер на схеме | 9 |
Название детали | Винт Д/Лист.мет. 0002331213 |
Ссылка на деталь | 0002331213 |
Номер на схеме | 10 |
Название детали | Пробка Пластинч. 0002144570 |
Ссылка на деталь | 0002144570 |
Номер на схеме | 11 |
Название детали | Шарнир 0006067371 |
Ссылка на деталь | 0006067371 |
Номер на схеме | 12 |
Название детали | Болт 6-Гр. 0002374650 |
Ссылка на деталь | 0002374650 |
Номер на схеме | 12 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 12 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 13 |
Название детали | Шина Зажимная 0007393811 |
Ссылка на деталь | 0007393811 |
Номер на схеме | 14 |
Название детали | Полоска Уплотн. 0007391711 |
Ссылка на деталь | 0007391711 |
Номер на схеме | 15 |
Название детали | Заклепка 0002379501 |
Ссылка на деталь | 0002379501 |
Номер на схеме | 17 |
Название детали | Шина Зажимная 0007393820 |
Ссылка на деталь | 0007393820 |
Номер на схеме | 18 |
Название детали | Болт 6-Гр. 0002374650 |
Ссылка на деталь | 0002374650 |
Номер на схеме | 18 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 18 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 19 |
Название детали | Шарнир 0006543130 |
Ссылка на деталь | 0006543130 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел |
