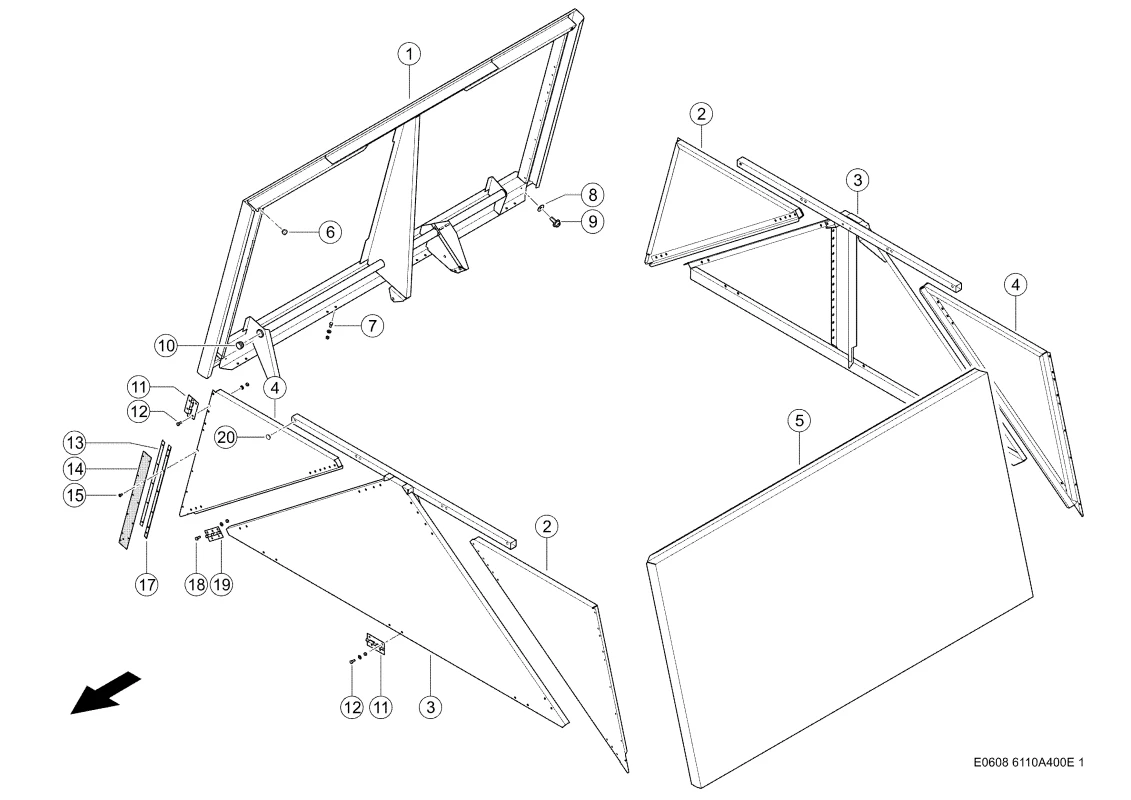

Крышка бункера. Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999. Схема 1
Крышка бункера. Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Крышка 0018035080 |
| Ссылка на деталь | 0018035080 |
| Номер на схеме | 2 |
| Название детали | Стенка Передняя 0018036070 |
| Ссылка на деталь | 0018036070 |
| Номер на схеме | 3 |
| Название детали | Стенка Передняя 0018035400 |
| Ссылка на деталь | 0018035400 |
| Номер на схеме | 4 |
| Название детали | Стенка Передняя 0018036090 |
| Ссылка на деталь | 0018036090 |
| Номер на схеме | 5 |
| Название детали | Крышка 0018035100 |
| Ссылка на деталь | 0018035100 |
| Номер на схеме | 6 |
| Название детали | Буфер 0008215830 |
| Ссылка на деталь | 0008215830 |
| Номер на схеме | 7 |
| Название детали | Болт 6-Гр. 0002374650 |
| Ссылка на деталь | 0002374650 |
| Номер на схеме | 7 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 7 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 8 |
| Название детали | Диск 0002448970 |
| Ссылка на деталь | 0002448970 |
| Номер на схеме | 9 |
| Название детали | Винт Д/Лист.мет. 0002331213 |
| Ссылка на деталь | 0002331213 |
| Номер на схеме | 10 |
| Название детали | Пробка Пластинч. 0002144570 |
| Ссылка на деталь | 0002144570 |
| Номер на схеме | 11 |
| Название детали | Шарнир 0006067371 |
| Ссылка на деталь | 0006067371 |
| Номер на схеме | 12 |
| Название детали | Болт 6-Гр. 0002374650 |
| Ссылка на деталь | 0002374650 |
| Номер на схеме | 12 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 12 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 13 |
| Название детали | Шина Зажимная 0007393811 |
| Ссылка на деталь | 0007393811 |
| Номер на схеме | 14 |
| Название детали | Полоска Уплотн. 0007391711 |
| Ссылка на деталь | 0007391711 |
| Номер на схеме | 15 |
| Название детали | Заклепка 0002379501 |
| Ссылка на деталь | 0002379501 |
| Номер на схеме | 17 |
| Название детали | Шина Зажимная 0007393820 |
| Ссылка на деталь | 0007393820 |
| Номер на схеме | 18 |
| Название детали | Болт 6-Гр. 0002374650 |
| Ссылка на деталь | 0002374650 |
| Номер на схеме | 18 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 18 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 19 |
| Название детали | Шарнир 0006543130 |
| Ссылка на деталь | 0006543130 |
| Номер на схеме | 20 |
| Название детали | Буфер Рез. 0006877470 |
| Ссылка на деталь | 0006877470 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-440, Tucano-450 |
| Узел | Загрузка / Погрузка Зерна, Зерновой Бункер, Крышка бункера |
