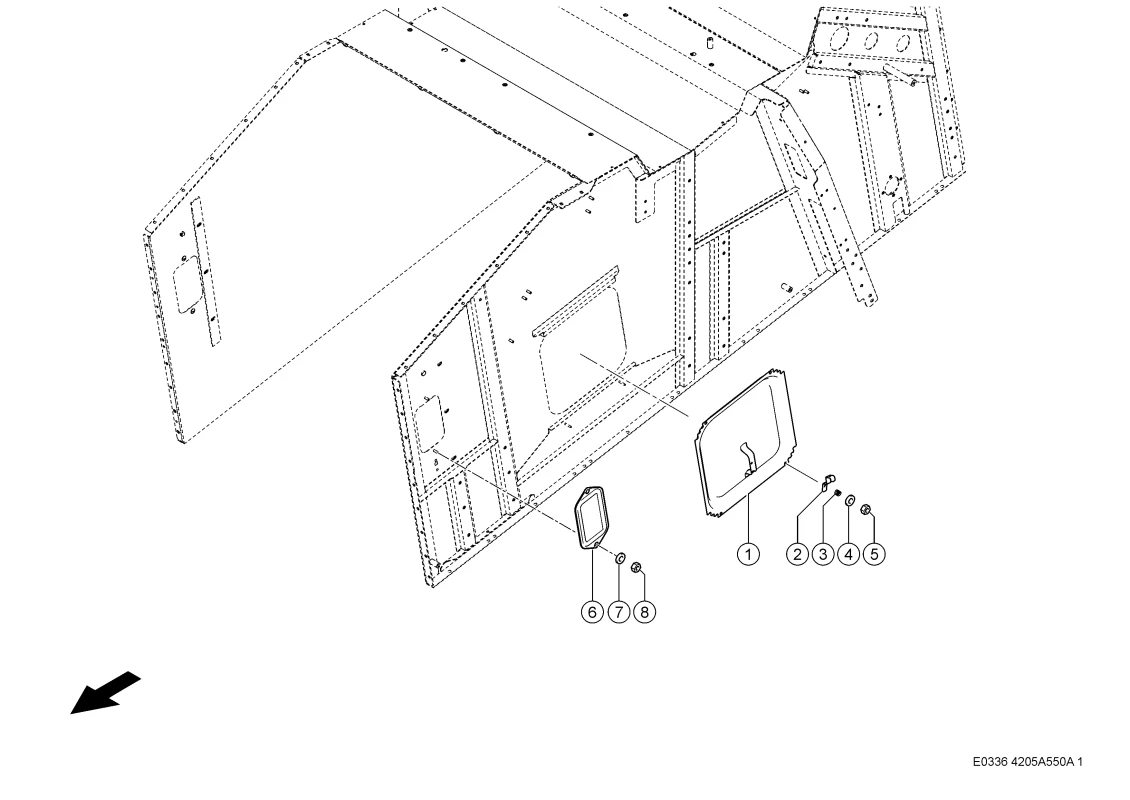

Крышка монтажносмотрового отверстия. Запчасти для комбайнов tucano 580-570 № машины c3800011 — c3899999. Схема 2
Крышка монтажносмотрового отверстия. Запчасти для комбайнов tucano 580-570 № машины c3800011 — c3899999. Схема 2
Описание
| Номер на схеме | 1 |
| Название детали | Крышка Глазка 0007349620 |
| Ссылка на деталь | 0007349620 |
| Номер на схеме | 2 |
| Название детали | Прижим 0006088890 |
| Ссылка на деталь | 0006088890 |
| Номер на схеме | 3 |
| Название детали | Пружина Сжатия 0000021550 |
| Ссылка на деталь | 0000021550 |
| Номер на схеме | 4 |
| Название детали | Плоская Шайба 0002361800 |
| Ссылка на деталь | 0002361800 |
| Номер на схеме | 5 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
| Номер на схеме | 6 |
| Название детали | Крышка Глазка 0006304271 |
| Ссылка на деталь | 0006304271 |
| Номер на схеме | 7 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 8 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Крышка монтажносмотрового отверстия, Отделение Зерна, Ротор |
