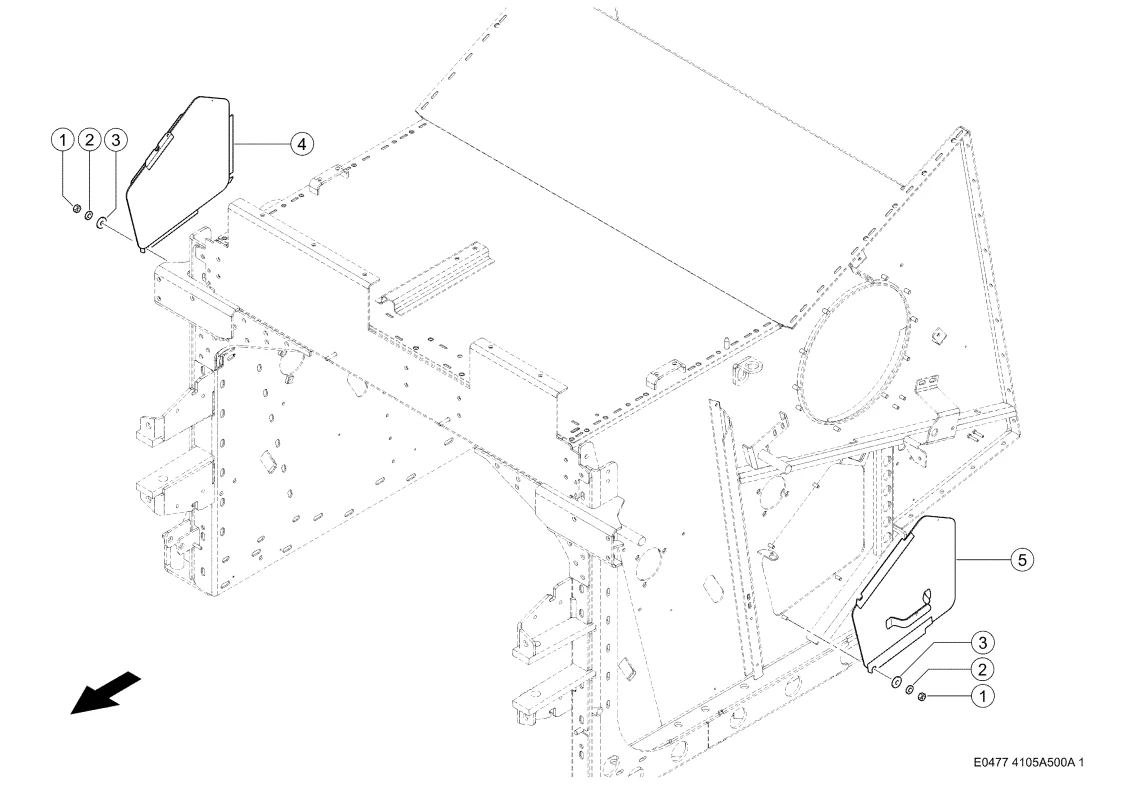

Крышка монтажносмотрового отверстия. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999. Схема 1
Крышка монтажносмотрового отверстия. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999. Схема 1
Артикул: 133175715 Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 2 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 3 |
Название детали | Диск 0002378160 |
Ссылка на деталь | 0002378160 |
Номер на схеме | 4 |
Название детали | Крышка Правая 0005439530 |
Ссылка на деталь | 0005439530 |
Номер на схеме | 5 |
Название детали | Крышка Левая 0005439521 |
Ссылка на деталь | 0005439521 |
Детали
Производитель | |
---|---|
Совместимая модель | |
Узел | Корпус Барабана, Крышка монтажносмотрового отверстия, Молотилки |
