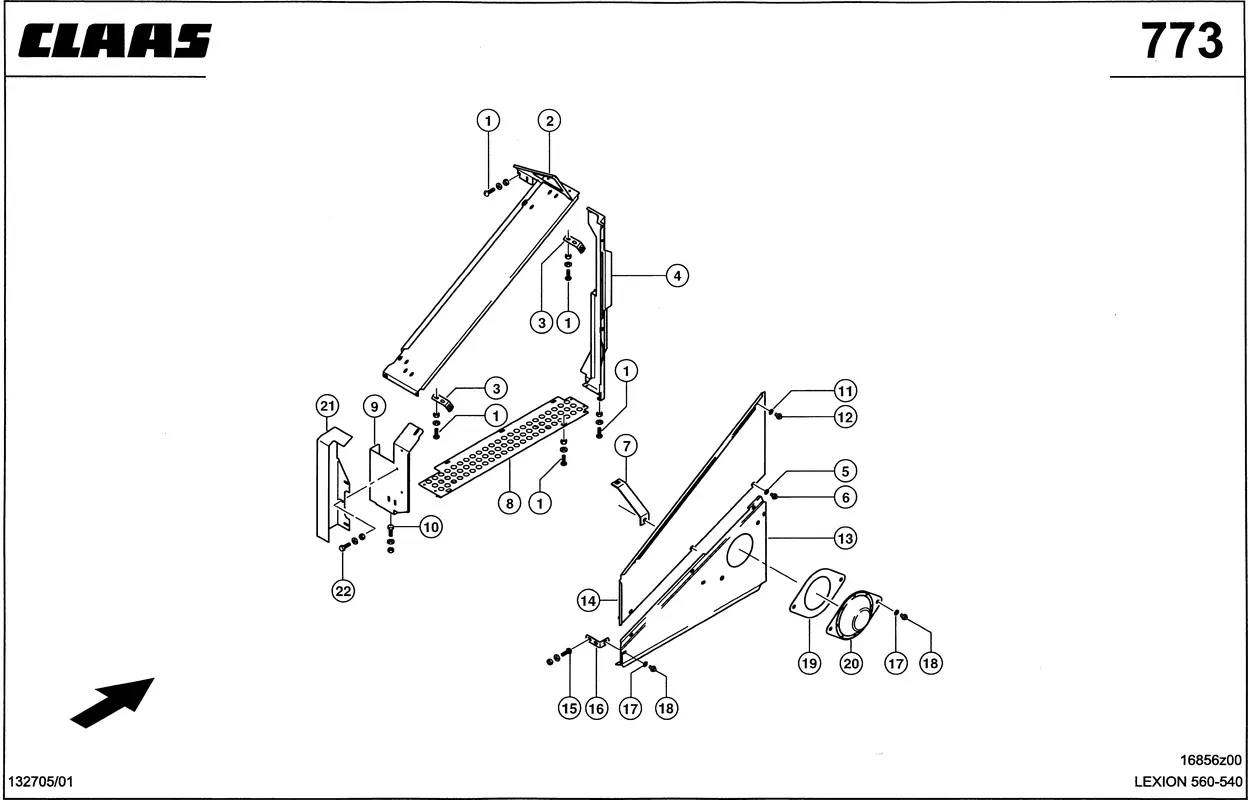

Крышка, прав.. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Крышка, прав.. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Винт Полупотайной 0002349530 |
| Ссылка на деталь | 0002349530 |
| Номер на схеме | 1 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 1 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 2 |
| Название детали | Заглушка 0007841661 |
| Ссылка на деталь | 0007841661 |
| Номер на схеме | 3 |
| Название детали | Уголок 0007841730 |
| Ссылка на деталь | 0007841730 |
| Номер на схеме | 4 |
| Название детали | Щиток Стопорный 0007841692 |
| Ссылка на деталь | 0007841692 |
| Номер на схеме | 5 |
| Название детали | Шайба Опорная 0006012430 |
| Ссылка на деталь | 0006012430 |
| Номер на схеме | 6 |
| Название детали | Цапфа Запорная 0006016080 |
| Ссылка на деталь | 0006016080 |
| Номер на схеме | 7 |
| Название детали | Держатель 0007594041 |
| Ссылка на деталь | 0007594041 |
| Номер на схеме | 8 |
| Название детали | Днище 0007841621 |
| Ссылка на деталь | 0007841621 |
| Номер на схеме | 9 |
| Название детали | Стенка Зад.Справа 0007940321 |
| Ссылка на деталь | 0007940321 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 10 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 10 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 11 |
| Название детали | Шайба Опорная 0006012430 |
| Ссылка на деталь | 0006012430 |
| Номер на схеме | 12 |
| Название детали | Цапфа Запорная 0006066740 |
| Ссылка на деталь | 0006066740 |
| Номер на схеме | 13 |
| Название детали | Защита Нижняя 0007842151 |
| Ссылка на деталь | 0007842151 |
| Номер на схеме | 14 |
| Название детали | Защита Вентилят. 0007940032 |
| Ссылка на деталь | 0007940032 |
| Номер на схеме | 15 |
| Название детали | Винт Полупотайной 0006100981 |
| Ссылка на деталь | 0006100981 |
| Номер на схеме | 15 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 15 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 16 |
| Название детали | Уголок 0007841950 |
| Ссылка на деталь | 0007841950 |
| Номер на схеме | 17 |
| Название детали | Шайба Опорная 0006012430 |
| Ссылка на деталь | 0006012430 |
| Номер на схеме | 18 |
| Название детали | Цапфа Запорная 0006061630 |
| Ссылка на деталь | 0006061630 |
| Номер на схеме | 19 |
| Название детали | Пластина 0007546690 |
| Ссылка на деталь | 0007546690 |
| Номер на схеме | 20 |
| Название детали | Стакан 0007546661 |
| Ссылка на деталь | 0007546661 |
| Номер на схеме | 21 |
| Название детали | Отражатель 0007968160 |
| Ссылка на деталь | 0007968160 |
| Номер на схеме | 21 |
| Название детали | Отражатель 0007610461 |
| Ссылка на деталь | 0007610461 |
| Номер на схеме | 21 |
| Название детали | Защита Кромок 0001365030 |
| Ссылка на деталь | 0001365030 |
| Номер на схеме | 22 |
| Название детали | Винт Полупотайной 0006100971 |
| Ссылка на деталь | 0006100971 |
| Номер на схеме | 22 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 22 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 22 |
| Название детали | Отражатель 0002112890 |
| Ссылка на деталь | 0002112890 |
| Номер на схеме | 22 |
| Название детали | Заклепка 0002379501 |
| Ссылка на деталь | 0002379501 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Крышка, прав., Навесные Детали, Корпус Машины, Облицовка / кожухи |
