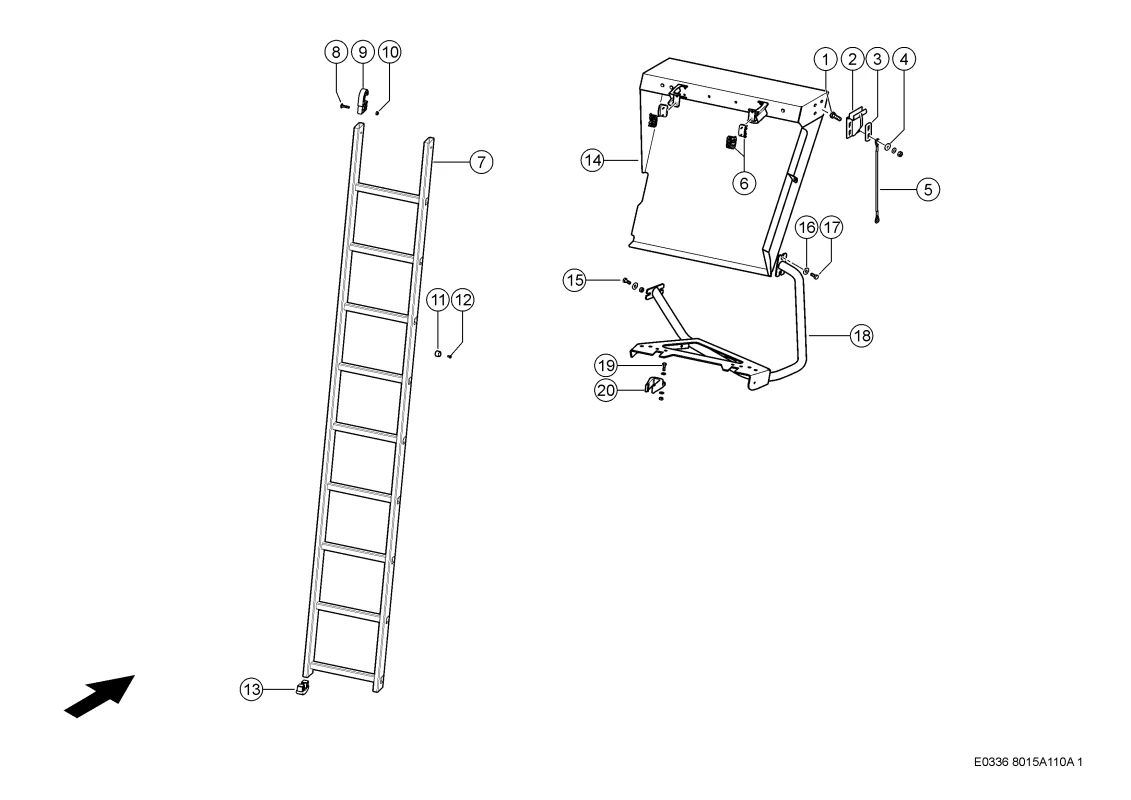

Лестница для подъема сзади. Запчасти комбайнов tucano 580-570 № машины c3800011 — c3899999
Лестница для подъема сзади. Запчасти для комбайнов tucano 580-570 № машины c3800011 — c3899999
Описание
| Номер на схеме | 1 |
| Название детали | Болт 6-Гр. 0002373390 |
| Ссылка на деталь | 0002373390 |
| Номер на схеме | 1 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 1 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 2 |
| Название детали | Кронштейн 0007394351 |
| Ссылка на деталь | 0007394351 |
| Номер на схеме | 3 |
| Название детали | Пластина Металл. 0007394340 |
| Ссылка на деталь | 0007394340 |
| Номер на схеме | 4 |
| Название детали | Диск 0002379570 |
| Ссылка на деталь | 0002379570 |
| Номер на схеме | 5 |
| Название детали | Трос Стальной 0000724810 |
| Ссылка на деталь | 0000724810 |
| Номер на схеме | 6 |
| Название детали | Башмак 0007826701 |
| Ссылка на деталь | 0007826701 |
| Номер на схеме | 7 |
| Название детали | Лестница 0007836061 |
| Ссылка на деталь | 0007836061 |
| Номер на схеме | 8 |
| Название детали | Винт Полупотайной 0002334860 |
| Ссылка на деталь | 0002334860 |
| Номер на схеме | 9 |
| Название детали | Крюк 0007836071 |
| Ссылка на деталь | 0007836071 |
| Номер на схеме | 10 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 11 |
| Название детали | Упор 0007557190 |
| Ссылка на деталь | 0007557190 |
| Номер на схеме | 12 |
| Название детали | Заклепка 0002367000 |
| Ссылка на деталь | 0002367000 |
| Номер на схеме | 13 |
| Название детали | Ножка Лестницы 0007836080 |
| Ссылка на деталь | 0007836080 |
| Номер на схеме | 14 |
| Название детали | Щиток Стопорный 0023113441 |
| Ссылка на деталь | 0023113441 |
| Номер на схеме | 15 |
| Название детали | Болт 6-Гр. 0002373830 |
| Ссылка на деталь | 0002373830 |
| Номер на схеме | 15 |
| Название детали | Шайба Контактная 0002393941 |
| Ссылка на деталь | 0002393941 |
| Номер на схеме | 15 |
| Название детали | Гайка 6-Гр. 0002361710 |
| Ссылка на деталь | 0002361710 |
| Номер на схеме | 16 |
| Название детали | Шайба Контактная 0002393941 |
| Ссылка на деталь | 0002393941 |
| Номер на схеме | 17 |
| Название детали | Болт 6-Гр. 0002373830 |
| Ссылка на деталь | 0002373830 |
| Номер на схеме | 18 |
| Название детали | Трубка 0023113470 |
| Ссылка на деталь | 0023113470 |
| Номер на схеме | 19 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 19 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 19 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 20 |
| Название детали | Скобка 0005482661 |
| Ссылка на деталь | 0005482661 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Лестница для подъема сзади, Навесные детали / пневматика, Подножка |
