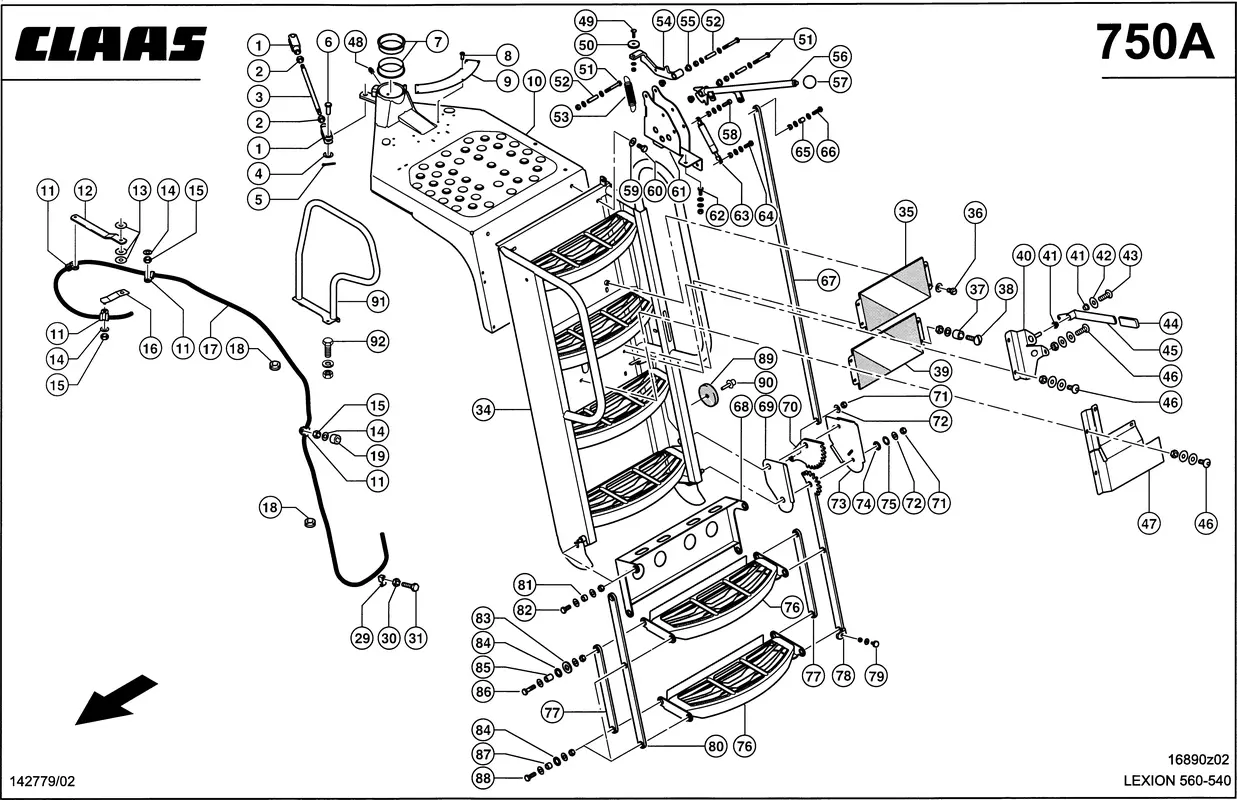

Лестница передн.. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1

Описание

Номер на схеме	1
Название детали	Сцепное Устройство 0002365690
Ссылка на деталь	0002365690

Номер на схеме	2
Название детали	Гайка 6-Гр. 0002364560
Ссылка на деталь	0002364560

Номер на схеме	3
Название детали	Тяга Резьбовая 0007948390
Ссылка на деталь	0007948390

Номер на схеме	4
Название детали	Плоская Шайба 0002351243
Ссылка на деталь	0002351243

Номер на схеме	5
Название детали	Шплинт 0002350890
Ссылка на деталь	0002350890

Номер на схеме	6
Название детали	Палец 0002335820
Ссылка на деталь	0002335820

Номер на схеме	7
Название детали	Втулка 0000086300
Ссылка на деталь	0000086300

Номер на схеме	8
Название детали	Заклепка Глухая 0002380181
Ссылка на деталь	0002380181

Номер на схеме	9
Название детали	Планка Направл. 0007845060
Ссылка на деталь	0007845060

Номер на схеме	10
Название детали	Подставка Лестн. 0007844980
Ссылка на деталь	0007844980

Номер на схеме	11
Название детали	Крепежный Хомут 0002136110
Ссылка на деталь	0002136110

Номер на схеме	12
Название детали	Рычаг Качающийся 0007844570
Ссылка на деталь	0007844570

Номер на схеме	13
Название детали	Плоская Шайба 0002342730
Ссылка на деталь	0002342730

Номер на схеме	14
Название детали	Шайба Контактная 0002393860
Ссылка на деталь	0002393860

Номер на схеме	15
Название детали	Гайка 6-Гр. 0002361690
Ссылка на деталь	0002361690

Номер на схеме	16
Название детали	Пластина 0007844590
Ссылка на деталь	0007844590

Номер на схеме	17
Название детали	Трос 0007844520
Ссылка на деталь	0007844520

Номер на схеме	18
Название детали	Провод 0002140391
Ссылка на деталь	0002140391

Номер на схеме	19
Название детали	Втулка 0007844560
Ссылка на деталь	0007844560

Номер на схеме	29
Название детали	Хомут Одинарный 0000707280
Ссылка на деталь	0000707280

Номер на схеме	30
Название детали	Гайка 6-Гр. 0002379830
Ссылка на деталь	0002379830

Номер на схеме	31
Название детали	Болт 6-Гр. 0002374660
Ссылка на деталь	0002374660

Номер на схеме	34
Название детали	Лестница 0007844910
Ссылка на деталь	0007844910

Номер на схеме	35
Название детали	Табличка Предупр. 0007843730
Ссылка на деталь	0007843730

Номер на схеме	36
Название детали	Болт 6-Гр. 0002378770
Ссылка на деталь	0002378770

Номер на схеме	36
Название детали	Шайба Контактная 0002393860
Ссылка на деталь	0002393860

Номер на схеме	37
Название детали	Втулка 0007843780
Ссылка на деталь	0007843780

Номер на схеме	38
Название детали	Болт 6-Гр. 0002380940
Ссылка на деталь	0002380940

Номер на схеме	38
Название детали	Шайба Контактная 0002393860
Ссылка на деталь	0002393860

Номер на схеме	38
Название детали	Гайка 6-Гр. 0002361690
Ссылка на деталь	0002361690

Номер на схеме	39
Название детали	Табличка Предупр. 0007843740
Ссылка на деталь	0007843740

Номер на схеме	40
Название детали	Щиток 0007843711
Ссылка на деталь	0007843711

Номер на схеме	41
Название детали	Втулка 0006000511
Ссылка на деталь	0006000511

Номер на схеме	42
Название детали	Шайба Контактная 0002393920
Ссылка на деталь	0002393920

Номер на схеме	43
Название детали	Винт С Плоской Головкой С Внутр. Шестигр 0007555280
Ссылка на деталь	0007555280

Номер на схеме	44
Название детали	Ручка 0005382581
Ссылка на деталь	0005382581

Номер на схеме	45
Название детали	Рычаг 0007945550
Ссылка на деталь	0007945550

Номер на схеме	46
Название детали	Винт С Плоской Головкой С Внутр. Шестигр 0007555280
Ссылка на деталь	0007555280

Номер на схеме	46
Название детали	Шайба Контактная 0002393920
Ссылка на деталь	0002393920

Номер на схеме	46
Название детали	Гайка 6-Гр. 0002361690
Ссылка на деталь	0002361690

Номер на схеме	47
Название детали	Щиток 0007843760
Ссылка на деталь	0007843760

Номер на схеме	48
Название детали	Пресс-Масленка 0002369420
Ссылка на деталь	0002369420

Номер на схеме	49
Название детали	Винт Полупотайной 0002389231
Ссылка на деталь	0002389231

Номер на схеме	50
Название детали	Шайба 0007931960
Ссылка на деталь	0007931960

Номер на схеме	51
Название детали	Болт 6-Гр. 0002355210
Ссылка на деталь	0002355210

Номер на схеме	51
Название детали	Шайба Контактная 0002393870
Ссылка на деталь	0002393870

Номер на схеме	51
Название детали	Гайка Стопорная 0002381320
Ссылка на деталь	0002381320

Номер на схеме	53
Название детали	Пружина Растяжен. 0006592780
Ссылка на деталь	0006592780

Номер на схеме	54
Название детали	Рычаг Смонт. 0007847780
Ссылка на деталь	0007847780

Номер на схеме	55
Название детали	Втулка 0006000511
Ссылка на деталь	0006000511

Номер на схеме	56
Название детали	Рычаг Смонт. 0007847600
Ссылка на деталь	0007847600

Номер на схеме	57
Название детали	Кнопка Сферич. 0002390760
Ссылка на деталь	0002390760

Номер на схеме	58
Название детали	Винт С Цил.гол. 0002354881
Ссылка на деталь	0002354881

Номер на схеме	58
Название детали	Шайба Контактная 0002393870
Ссылка на деталь	0002393870

Номер на схеме	58
Название детали	Гайка Стопорная 0002381320
Ссылка на деталь	0002381320

Номер на схеме	59
Название детали	Шайба Контактная 0002393931
Ссылка на деталь	0002393931

Номер на схеме	60
Название детали	Болт 6-Гр. 0002441380
Ссылка на деталь	0002441380

Номер на схеме	61
Название детали	Держатель 0007847650
Ссылка на деталь	0007847650

Номер на схеме	62
Название детали	Болт 6-Гр. 0002362000
Ссылка на деталь	0002362000

Номер на схеме	62
Название детали	Шайба Контактная 0002393870
Ссылка на деталь	0002393870

Номер на схеме	62
Название детали	Гайка 6-Гр. 0002361700
Ссылка на деталь	0002361700

Номер на схеме	63
Название детали	Элемент Упругий 0007847790
Ссылка на деталь	0007847790

Номер на схеме	64
Название детали	Болт 6-Гр. 0002374420
Ссылка на деталь	0002374420

Номер на схеме	64
Название детали	Шайба Контактная 0002393870
Ссылка на деталь	0002393870

Номер на схеме	64
Название детали	Гайка Стопорная 0002381320
Ссылка на деталь	0002381320

Номер на схеме	65
Название детали	Трубка 0005853690
Ссылка на деталь	0005853690

Номер на схеме	66
Название детали	Болт 6-Гр. 0002373700
Ссылка на деталь	0002373700

Номер на схеме	66
Название детали	Шайба Контактная 0002393870
Ссылка на деталь	0002393870

Номер на схеме	66
Название детали	Шайба Контактная 0002393870
Ссылка на деталь	0002393870

Номер на схеме	66
Название детали	Гайка Стопорная 0002381320
Ссылка на деталь	0002381320

Номер на схеме	67
Название детали	Тяга Соединит. 0007847810
Ссылка на деталь	0007847810

Номер на схеме	68
Название детали	Коромысло 0007844880
Ссылка на деталь	0007844880

Номер на схеме	69
Название детали	Щиток 0007847732
Ссылка на деталь	0007847732

Номер на схеме	70
Название детали	Шайба Зубчатая 0007847740
Ссылка на деталь	0007847740

Номер на схеме	71
Название детали	Гайка 6-Гр. 0002380060
Ссылка на деталь	0002380060

Номер на схеме	72
Название детали	Шайба Подкладная 0009397600
Ссылка на деталь	0009397600

Номер на схеме	73
Название детали	Щиток 0007847720
Ссылка на деталь	0007847720

Номер на схеме	74
Название детали	Шайба Подкладная 0002330330
Ссылка на деталь	0002330330

Номер на схеме	75
Название детали	Шайба 0002342500
Ссылка на деталь	0002342500

Номер на схеме	76
Название детали	Ступенька 0007844760
Ссылка на деталь	0007844760

Номер на схеме	77
Название детали	Тяга 0007845170
Ссылка на деталь	0007845170

Номер на схеме	78
Название детали	Коромысло 0007847680
Ссылка на деталь	0007847680

Номер на схеме	79
Название детали	Буфер Упорный 0002394970
Ссылка на деталь	0002394970

Номер на схеме	79
Название детали	Шайба Контактная 0002393920
Ссылка на деталь	0002393920

Номер на схеме	79
Название детали	Гайка 6-Гр. 0002361690
Ссылка на деталь	0002361690

Номер на схеме	80
Название детали	Коромысло 0007847690
Ссылка на деталь	0007847690

Номер на схеме	81
Название детали	Втулка Подшипника 0007845510
Ссылка на деталь	0007845510

Номер на схеме	82
Название детали	Болт 6-Гр. 0002330000
Ссылка на деталь	0002330000

Номер на схеме	82
Название детали	Шайба Подкладная 0009397600
Ссылка на деталь	0009397600

Номер на схеме	82
Название детали	Гайка 6-Гр. 0002380060
Ссылка на деталь	0002380060

Номер на схеме	83
Название детали	Шайба Подкладная 0002379300
Ссылка на деталь	0002379300

Номер на схеме	84
Название детали	Шайба Подкладная 0002330330
Ссылка на деталь	0002330330

Номер на схеме	85
Название детали	Втулка 0007845470
Ссылка на деталь	0007845470

Номер на схеме	86
Название детали	Болт 6-Гр. 0002355320
Ссылка на деталь	0002355320

Номер на схеме	86
Название детали	Шайба Подкладная 0009397600
Ссылка на деталь	0009397600

Номер на схеме	86
Название детали	Гайка 6-Гр. 0002380060
Ссылка на деталь	0002380060

Номер на схеме	87
Название детали	Втулка 0007845480
Ссылка на деталь	0007845480

Номер на схеме	88
Название детали	Болт 6-Гр. 0002374530
Ссылка на деталь	0002374530

Номер на схеме	88
Название детали	Шайба Подкладная 0009397600
Ссылка на деталь	0009397600

Номер на схеме	88
Название детали	Гайка 6-Гр. 0002380060
Ссылка на деталь	0002380060

Номер на схеме	89
Название детали	Отражатель 0002112890
Ссылка на деталь	0002112890

Номер на схеме	90
Название детали	Заклепка 0002379501
Ссылка на деталь	0002379501

Номер на схеме	91
Название детали	Скоба 0007844540
Ссылка на деталь	0007844540

Номер на схеме	92
Название детали	Болт 6-Гр. 0002362000
Ссылка на деталь	0002362000

Номер на схеме	92
Название детали	Болт 6-Гр. 0002441380
Ссылка на деталь	0002441380

Номер на схеме	92
Название детали	Шайба Контактная 0002393870
Ссылка на деталь	0002393870

Номер на схеме	92
Название детали	Гайка 6-Гр. 0002361700
Ссылка на деталь	0002361700
