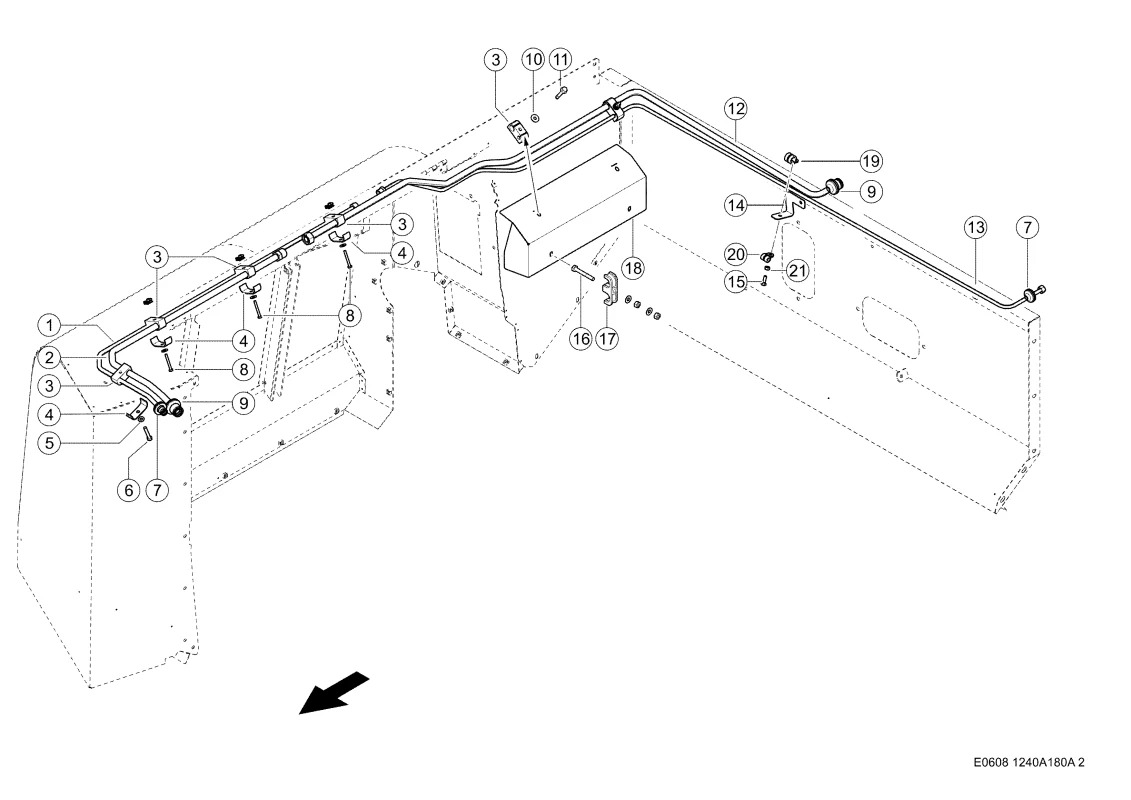

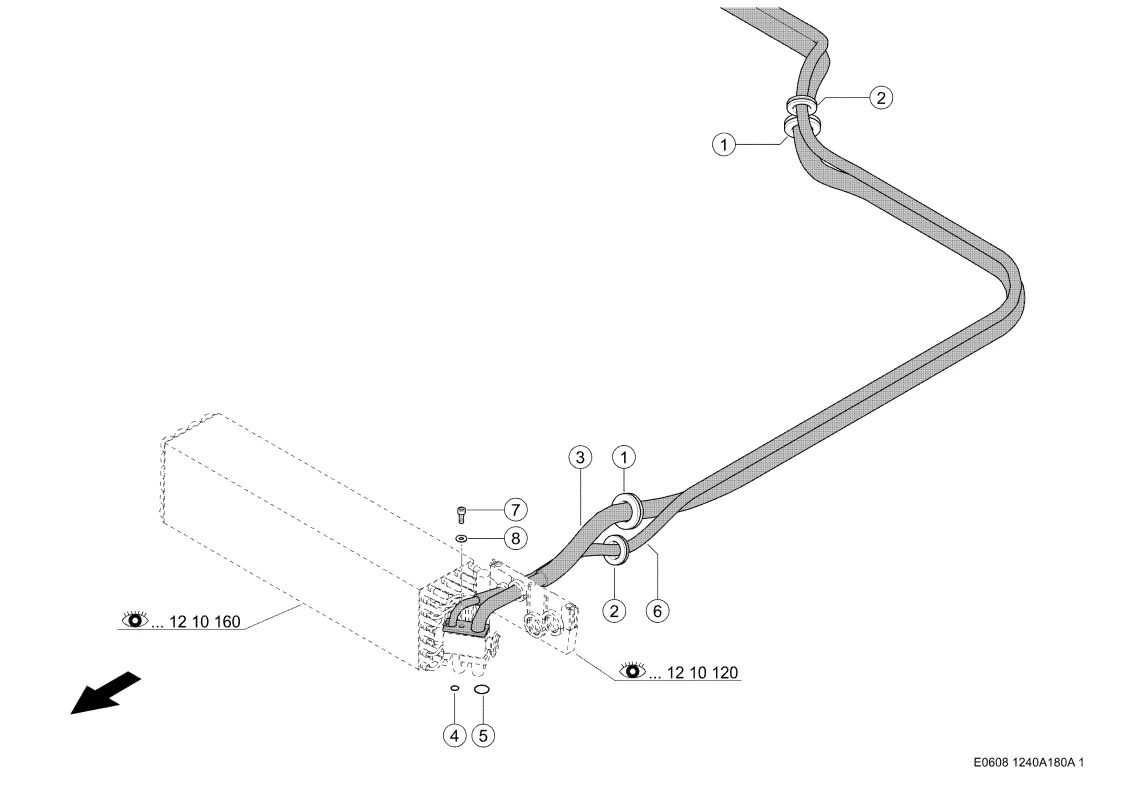

Линии кондиционера. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Линии кондиционера. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Описание
| Номер на схеме | 1 |
| Название детали | Провод 0006229320 |
| Ссылка на деталь | 0006229320 |
| Номер на схеме | 1 |
| Название детали | Труба 0029006893 |
| Ссылка на деталь | 0029006893 |
| Номер на схеме | 2 |
| Название детали | Ввод Кабельный 0002154090 |
| Ссылка на деталь | 0002154090 |
| Номер на схеме | 2 |
| Название детали | Труба 0029006871 |
| Ссылка на деталь | 0029006871 |
| Номер на схеме | 3 |
| Название детали | Шланг 0005368811 |
| Ссылка на деталь | 0005368811 |
| Номер на схеме | 3 |
| Название детали | Опорна Резиновая 0006071110 |
| Ссылка на деталь | 0006071110 |
| Номер на схеме | 4 |
| Название детали | Кольцо Уплотнит. 0002116001 |
| Ссылка на деталь | 0002116001 |
| Номер на схеме | 4 |
| Название детали | Скоба Крепежная 0006892370 |
| Ссылка на деталь | 0006892370 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 5 |
| Название детали | Кольцо Уплотнит. 0002116921 |
| Ссылка на деталь | 0002116921 |
| Номер на схеме | 6 |
| Название детали | Болт 6-Гр. 0002442230 |
| Ссылка на деталь | 0002442230 |
| Номер на схеме | 6 |
| Название детали | Шланг 0005368801 |
| Ссылка на деталь | 0005368801 |
| Номер на схеме | 7 |
| Название детали | Винт С Цилиндрической Головкой И Внутр. 0002160380 |
| Ссылка на деталь | 0002160380 |
| Номер на схеме | 7 |
| Название детали | Ввод Кабельный 0002154090 |
| Ссылка на деталь | 0002154090 |
| Номер на схеме | 8 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 8 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 8 |
| Название детали | Болт 6-Гр. 0002355090 |
| Ссылка на деталь | 0002355090 |
| Номер на схеме | 8 |
| Название детали | Гайка Д/Лист.мет. 7700068067 |
| Ссылка на деталь | 7700068067 |
| Номер на схеме | 9 |
| Название детали | Провод 0006256180 |
| Ссылка на деталь | 0006256180 |
| Номер на схеме | 10 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
| Номер на схеме | 11 |
| Название детали | Болт 6-Гр. 0004644500 |
| Ссылка на деталь | 0004644500 |
| Номер на схеме | 12 |
| Название детали | Труба 0029006912 |
| Ссылка на деталь | 0029006912 |
| Номер на схеме | 13 |
| Название детали | Труба 0029006933 |
| Ссылка на деталь | 0029006933 |
| Номер на схеме | 14 |
| Название детали | Держатель 0005365900 |
| Ссылка на деталь | 0005365900 |
| Номер на схеме | 15 |
| Название детали | Болт 6-Гр. 0002443780 |
| Ссылка на деталь | 0002443780 |
| Номер на схеме | 16 |
| Название детали | Болт 6-Гр. 0002355210 |
| Ссылка на деталь | 0002355210 |
| Номер на схеме | 16 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 16 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 17 |
| Название детали | Хомут Сдвоенный 0005593950 |
| Ссылка на деталь | 0005593950 |
| Номер на схеме | 18 |
| Название детали | Защита 0005363801 |
| Ссылка на деталь | 0005363801 |
| Номер на схеме | 19 |
| Название детали | Хомут 0002161560 |
| Ссылка на деталь | 0002161560 |
| Номер на схеме | 20 |
| Название детали | Винт С Цил.гол. 0002165020 |
| Ссылка на деталь | 0002165020 |
| Номер на схеме | 21 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
