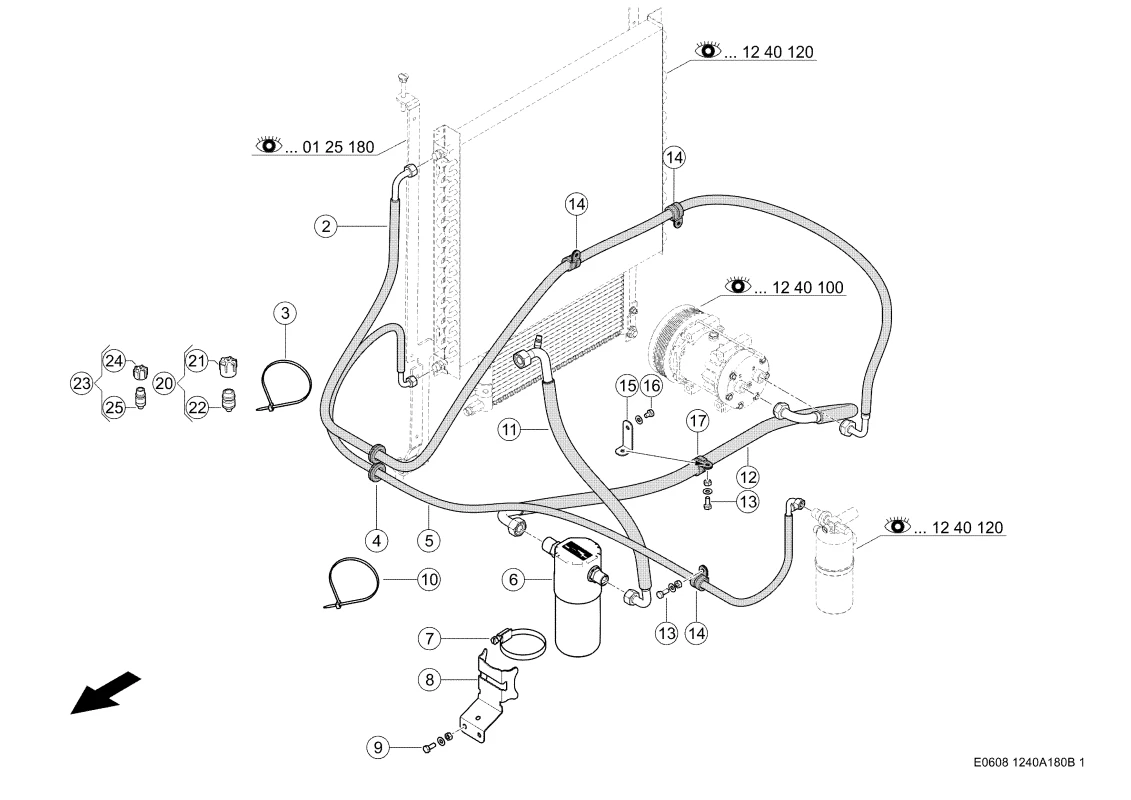

Линии кондиционера. Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999. Схема 1
Линии кондиционера. Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999. Схема 1
Описание
| Номер на схеме | 2 |
| Название детали | Шланг 0005374060 |
| Ссылка на деталь | 0005374060 |
| Номер на схеме | 2 |
| Название детали | Кольцо Уплотнит. 0002116011 |
| Ссылка на деталь | 0002116011 |
| Номер на схеме | 2 |
| Название детали | Кольцо Уплотнит. 0002116021 |
| Ссылка на деталь | 0002116021 |
| Номер на схеме | 3 |
| Название детали | Стяжка Кабельная 0002113970 |
| Ссылка на деталь | 0002113970 |
| Номер на схеме | 4 |
| Название детали | Ввод Кабельный 0002154090 |
| Ссылка на деталь | 0002154090 |
| Номер на схеме | 5 |
| Название детали | Шланг 0026458140 |
| Ссылка на деталь | 0026458140 |
| Номер на схеме | 5 |
| Название детали | Кольцо Уплотнит. 0002116001 |
| Ссылка на деталь | 0002116001 |
| Номер на схеме | 6 |
| Название детали | Бачок Расширительный 0005599560 |
| Ссылка на деталь | 0005599560 |
| Номер на схеме | 7 |
| Название детали | Зажим Шланговый 0002389092 |
| Ссылка на деталь | 0002389092 |
| Номер на схеме | 8 |
| Название детали | Держатель 0005368420 |
| Ссылка на деталь | 0005368420 |
| Номер на схеме | 9 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 9 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 9 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 11 |
| Название детали | Шланг 0026458340 |
| Ссылка на деталь | 0026458340 |
| Номер на схеме | 11 |
| Название детали | Кольцо Уплотнит. 0002116021 |
| Ссылка на деталь | 0002116021 |
| Номер на схеме | 11 |
| Название детали | Кольцо Уплотнит. 0002116921 |
| Ссылка на деталь | 0002116921 |
| Номер на схеме | 12 |
| Название детали | Шланг 0005374081 |
| Ссылка на деталь | 0005374081 |
| Номер на схеме | 12 |
| Название детали | Кольцо Уплотнит. 0002116021 |
| Ссылка на деталь | 0002116021 |
| Номер на схеме | 12 |
| Название детали | Кольцо Уплотнит. 0002116921 |
| Ссылка на деталь | 0002116921 |
| Номер на схеме | 13 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 13 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 13 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 14 |
| Название детали | Хомут 0002161560 |
| Ссылка на деталь | 0002161560 |
| Номер на схеме | 15 |
| Название детали | Держатель 0005366810 |
| Ссылка на деталь | 0005366810 |
| Номер на схеме | 16 |
| Название детали | Болт 6-Гр. 0002374380 |
| Ссылка на деталь | 0002374380 |
| Номер на схеме | 16 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 17 |
| Название детали | Крепежный Хомут 0002153940 |
| Ссылка на деталь | 0002153940 |
| Номер на схеме | 20 |
| Название детали | Клапан 0026480410 |
| Ссылка на деталь | 0026480410 |
| Номер на схеме | 21 |
| Название детали | Колпачок 0026809570 |
| Ссылка на деталь | 0026809570 |
| Номер на схеме | 22 |
| Название детали | Вставка Клапана 0029651190 |
| Ссылка на деталь | 0029651190 |
| Номер на схеме | 23 |
| Название детали | Клапан 0026480420 |
| Ссылка на деталь | 0026480420 |
| Номер на схеме | 24 |
| Название детали | Колпачок 0026809520 |
| Ссылка на деталь | 0026809520 |
| Номер на схеме | 25 |
| Название детали | Вставка Клапана 0029651190 |
| Ссылка на деталь | 0029651190 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-440, Tucano-450 |
| Узел | Кабина, Кондиционер, Линии кондиционера |
