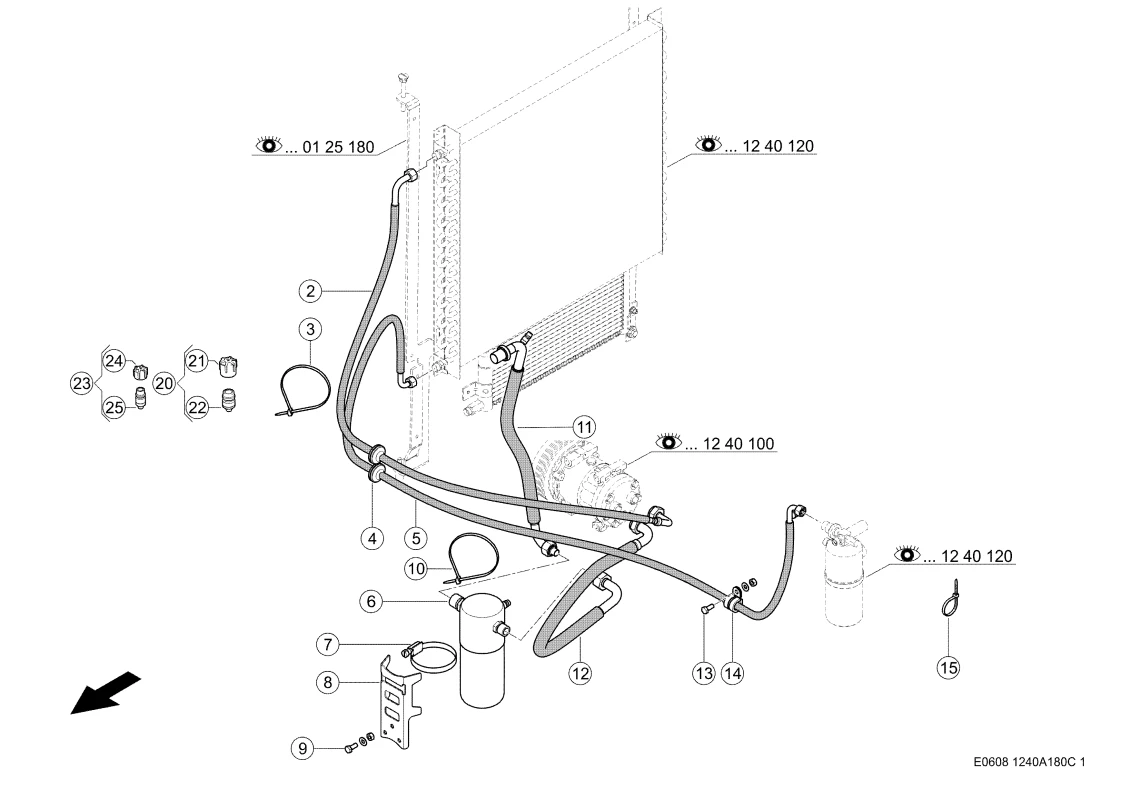

Линии кондиционера. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 2
Линии кондиционера. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 2
Описание
| Номер на схеме | 2 |
| Название детали | Шланг 0005360671 |
| Ссылка на деталь | 0005360671 |
| Номер на схеме | 2 |
| Название детали | Кольцо Уплотнит. 0002116011 |
| Ссылка на деталь | 0002116011 |
| Номер на схеме | 2 |
| Название детали | Кольцо Уплотнит. 0002116021 |
| Ссылка на деталь | 0002116021 |
| Номер на схеме | 3 |
| Название детали | Стяжка Кабельная 0002113970 |
| Ссылка на деталь | 0002113970 |
| Номер на схеме | 4 |
| Название детали | Ввод Кабельный 0002154090 |
| Ссылка на деталь | 0002154090 |
| Номер на схеме | 5 |
| Название детали | Шланг 0026458140 |
| Ссылка на деталь | 0026458140 |
| Номер на схеме | 5 |
| Название детали | Кольцо Уплотнит. 0002116001 |
| Ссылка на деталь | 0002116001 |
| Номер на схеме | 6 |
| Название детали | Бачок Расширительный 0005599560 |
| Ссылка на деталь | 0005599560 |
| Номер на схеме | 7 |
| Название детали | Зажим Шланговый 0002389092 |
| Ссылка на деталь | 0002389092 |
| Номер на схеме | 8 |
| Название детали | Держатель 0005599871 |
| Ссылка на деталь | 0005599871 |
| Номер на схеме | 9 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 9 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 9 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 10 |
| Название детали | Стяжка Кабельная 0006895600 |
| Ссылка на деталь | 0006895600 |
| Номер на схеме | 11 |
| Название детали | Шланг 0026458170 |
| Ссылка на деталь | 0026458170 |
| Номер на схеме | 11 |
| Название детали | Кольцо Уплотнит. 0002116021 |
| Ссылка на деталь | 0002116021 |
| Номер на схеме | 11 |
| Название детали | Кольцо Уплотнит. 0002116921 |
| Ссылка на деталь | 0002116921 |
| Номер на схеме | 12 |
| Название детали | Шланг 0005360761 |
| Ссылка на деталь | 0005360761 |
| Номер на схеме | 12 |
| Название детали | Кольцо Уплотнит. 0002116021 |
| Ссылка на деталь | 0002116021 |
| Номер на схеме | 12 |
| Название детали | Кольцо Уплотнит. 0002116921 |
| Ссылка на деталь | 0002116921 |
| Номер на схеме | 13 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 13 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 13 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 14 |
| Название детали | Хомут 0002161560 |
| Ссылка на деталь | 0002161560 |
| Номер на схеме | 15 |
| Название детали | Стяжка Кабельная 0002378710 |
| Ссылка на деталь | 0002378710 |
| Номер на схеме | 20 |
| Название детали | Клапан 0026480460 |
| Ссылка на деталь | 0026480460 |
| Номер на схеме | 21 |
| Название детали | Колпачок Клапана 0001817610 |
| Ссылка на деталь | 0001817610 |
| Номер на схеме | 22 |
| Название детали | Вставка Клапана 0002142260 |
| Ссылка на деталь | 0002142260 |
| Номер на схеме | 23 |
| Название детали | Клапан 0026480470 |
| Ссылка на деталь | 0026480470 |
| Номер на схеме | 24 |
| Название детали | Колпачок Клапана 0001817610 |
| Ссылка на деталь | 0001817610 |
| Номер на схеме | 25 |
| Название детали | Вставка Клапана 0002142260 |
| Ссылка на деталь | 0002142260 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел |
