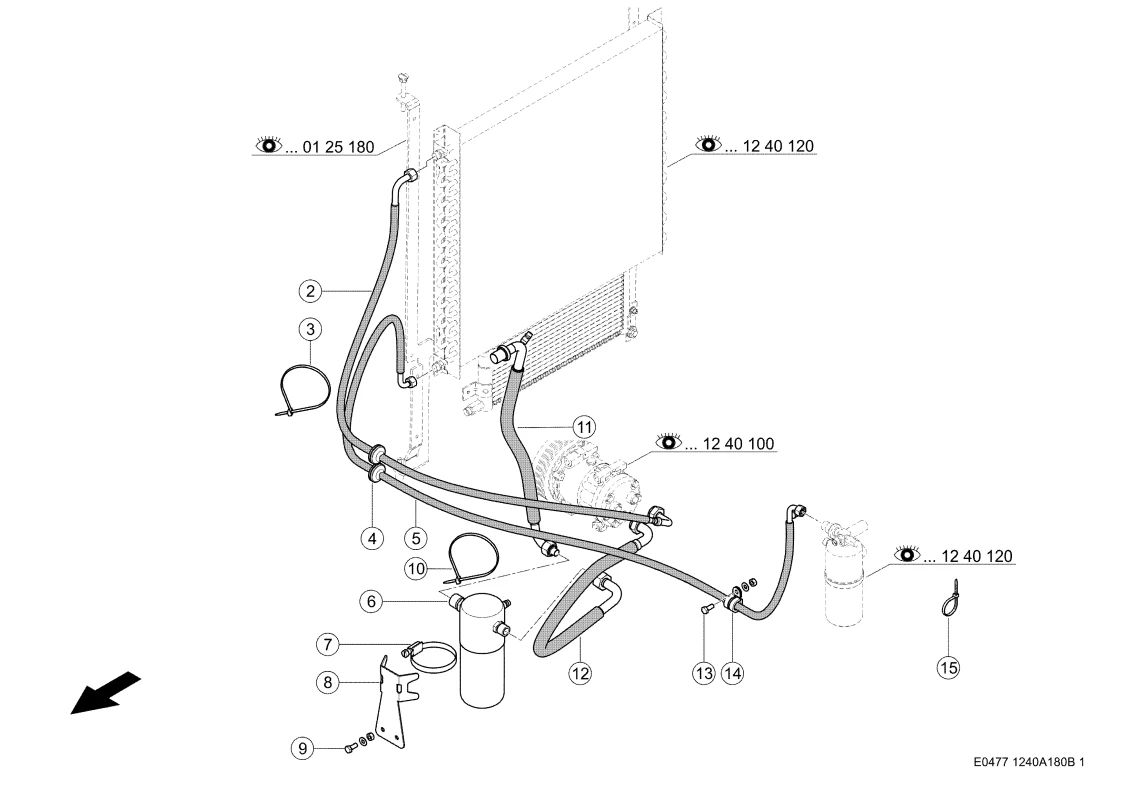

Линии кондиционера. Запчасти для комбайнов tucano 580-570 № машины l0700011 — l0799999. Схема 1
Линии кондиционера. Запчасти для комбайнов tucano 580-570 № машины l0700011 — l0799999. Схема 1
Описание
| Номер на схеме | 2 |
| Название детали | Шланг 0005360671 |
| Ссылка на деталь | 0005360671 |
| Номер на схеме | 2 |
| Название детали | Кольцо Уплотнит. 0002116011 |
| Ссылка на деталь | 0002116011 |
| Номер на схеме | 2 |
| Название детали | Кольцо Уплотнит. 0002116021 |
| Ссылка на деталь | 0002116021 |
| Номер на схеме | 3 |
| Название детали | Стяжка Кабельная 0002113970 |
| Ссылка на деталь | 0002113970 |
| Номер на схеме | 4 |
| Название детали | Ввод Кабельный 0002154090 |
| Ссылка на деталь | 0002154090 |
| Номер на схеме | 5 |
| Название детали | Шланг Соединит. 0005364991 |
| Ссылка на деталь | 0005364991 |
| Номер на схеме | 5 |
| Название детали | Кольцо Уплотнит. 0002116001 |
| Ссылка на деталь | 0002116001 |
| Номер на схеме | 6 |
| Название детали | Бачок Расширительный 0005599560 |
| Ссылка на деталь | 0005599560 |
| Номер на схеме | 7 |
| Название детали | Зажим Шланговый 0002389092 |
| Ссылка на деталь | 0002389092 |
| Номер на схеме | 8 |
| Название детали | Держатель 0005599871 |
| Ссылка на деталь | 0005599871 |
| Номер на схеме | 9 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 9 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 9 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 10 |
| Название детали | Стяжка Кабельная 0006895600 |
| Ссылка на деталь | 0006895600 |
| Номер на схеме | 11 |
| Название детали | Шланг Соединит. 0005368742 |
| Ссылка на деталь | 0005368742 |
| Номер на схеме | 11 |
| Название детали | Кольцо Уплотнит. 0002116021 |
| Ссылка на деталь | 0002116021 |
| Номер на схеме | 11 |
| Название детали | Кольцо Уплотнит. 0002116921 |
| Ссылка на деталь | 0002116921 |
| Номер на схеме | 12 |
| Название детали | Шланг 0005360761 |
| Ссылка на деталь | 0005360761 |
| Номер на схеме | 12 |
| Название детали | Кольцо Уплотнит. 0002116021 |
| Ссылка на деталь | 0002116021 |
| Номер на схеме | 12 |
| Название детали | Кольцо Уплотнит. 0002116921 |
| Ссылка на деталь | 0002116921 |
| Номер на схеме | 13 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 13 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 13 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 14 |
| Название детали | Хомут 0002161560 |
| Ссылка на деталь | 0002161560 |
| Номер на схеме | 15 |
| Название детали | Стяжка Кабельная 0002378710 |
| Ссылка на деталь | 0002378710 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Кабина, Кондиционер, Линии кондиционера |
