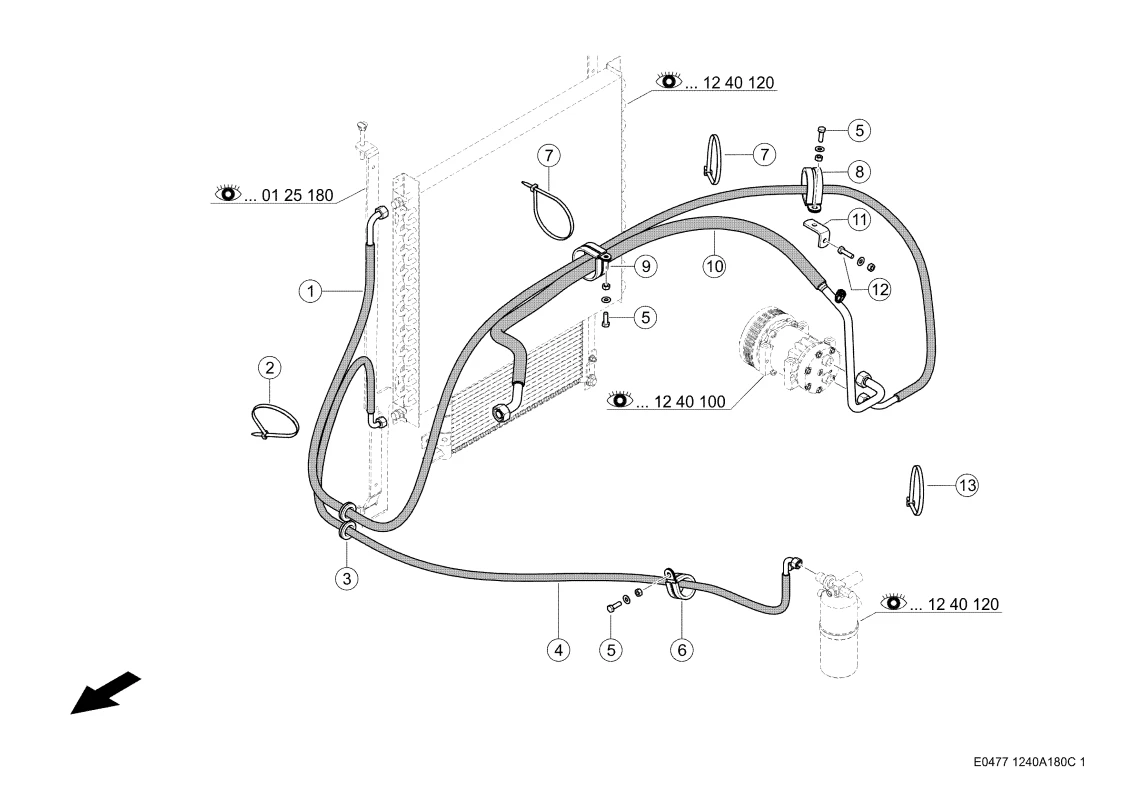

Линии кондиционера. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999. Схема 2
Линии кондиционера. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999. Схема 2
Описание
| Номер на схеме | 1 |
| Название детали | Шланг Соединит. 0005367491 |
| Ссылка на деталь | 0005367491 |
| Номер на схеме | 2 |
| Название детали | Стяжка Кабельная 0002113970 |
| Ссылка на деталь | 0002113970 |
| Номер на схеме | 3 |
| Название детали | Ввод Кабельный 0002154090 |
| Ссылка на деталь | 0002154090 |
| Номер на схеме | 4 |
| Название детали | Шланг Соединит. 0005364991 |
| Ссылка на деталь | 0005364991 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 5 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 6 |
| Название детали | Крепежный Хомут 0002150790 |
| Ссылка на деталь | 0002150790 |
| Номер на схеме | 7 |
| Название детали | Стяжка Кабельная 0002378710 |
| Ссылка на деталь | 0002378710 |
| Номер на схеме | 8 |
| Название детали | Хомут 0002147880 |
| Ссылка на деталь | 0002147880 |
| Номер на схеме | 9 |
| Название детали | Хомут 0002163850 |
| Ссылка на деталь | 0002163850 |
| Номер на схеме | 10 |
| Название детали | Шланг Соединит. 0005368790 |
| Ссылка на деталь | 0005368790 |
| Номер на схеме | 11 |
| Название детали | Уголок Опорный 0007138460 |
| Ссылка на деталь | 0007138460 |
| Номер на схеме | 12 |
| Название детали | Болт 6-Гр. 0002373700 |
| Ссылка на деталь | 0002373700 |
| Номер на схеме | 12 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 12 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 13 |
| Название детали | Стяжка Кабельная 0006895600 |
| Ссылка на деталь | 0006895600 |
