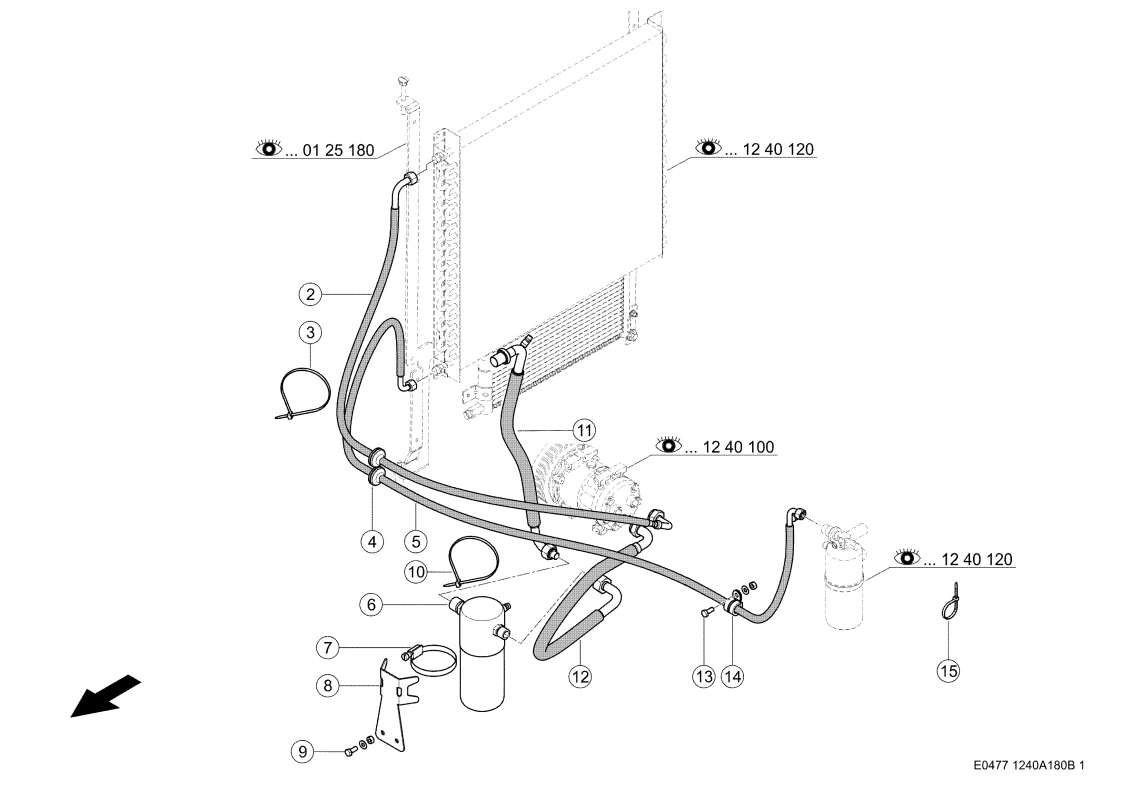

Линии кондиционера. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999. Схема 1
Линии кондиционера. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999. Схема 1
Артикул: 118776260
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 2 |
Название детали | Шланг 0005360671 |
Ссылка на деталь | 0005360671 |
Номер на схеме | 2 |
Название детали | Кольцо Уплотнит. 0002116011 |
Ссылка на деталь | 0002116011 |
Номер на схеме | 2 |
Название детали | Кольцо Уплотнит. 0002116021 |
Ссылка на деталь | 0002116021 |
Номер на схеме | 3 |
Название детали | Стяжка Кабельная 0002113970 |
Ссылка на деталь | 0002113970 |
Номер на схеме | 4 |
Название детали | Ввод Кабельный 0002154090 |
Ссылка на деталь | 0002154090 |
Номер на схеме | 5 |
Название детали | Шланг Соединит. 0005364991 |
Ссылка на деталь | 0005364991 |
Номер на схеме | 5 |
Название детали | Кольцо Уплотнит. 0002116001 |
Ссылка на деталь | 0002116001 |
Номер на схеме | 6 |
Название детали | Бачок Расширительный 0005599560 |
Ссылка на деталь | 0005599560 |
Номер на схеме | 7 |
Название детали | Зажим Шланговый 0002389092 |
Ссылка на деталь | 0002389092 |
Номер на схеме | 8 |
Название детали | Держатель 0005599871 |
Ссылка на деталь | 0005599871 |
Номер на схеме | 9 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 9 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 9 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 10 |
Название детали | Стяжка Кабельная 0006895600 |
Ссылка на деталь | 0006895600 |
Номер на схеме | 11 |
Название детали | Шланг Соединит. 0005368742 |
Ссылка на деталь | 0005368742 |
Номер на схеме | 11 |
Название детали | Кольцо Уплотнит. 0002116021 |
Ссылка на деталь | 0002116021 |
Номер на схеме | 11 |
Название детали | Кольцо Уплотнит. 0002116921 |
Ссылка на деталь | 0002116921 |
Номер на схеме | 12 |
Название детали | Шланг 0005360761 |
Ссылка на деталь | 0005360761 |
Номер на схеме | 12 |
Название детали | Кольцо Уплотнит. 0002116021 |
Ссылка на деталь | 0002116021 |
Номер на схеме | 12 |
Название детали | Кольцо Уплотнит. 0002116921 |
Ссылка на деталь | 0002116921 |
Номер на схеме | 13 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 13 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 13 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 14 |
Название детали | Хомут 0002161560 |
Ссылка на деталь | 0002161560 |
Номер на схеме | 15 |
Название детали | Стяжка Кабельная 0002378710 |
Ссылка на деталь | 0002378710 |
