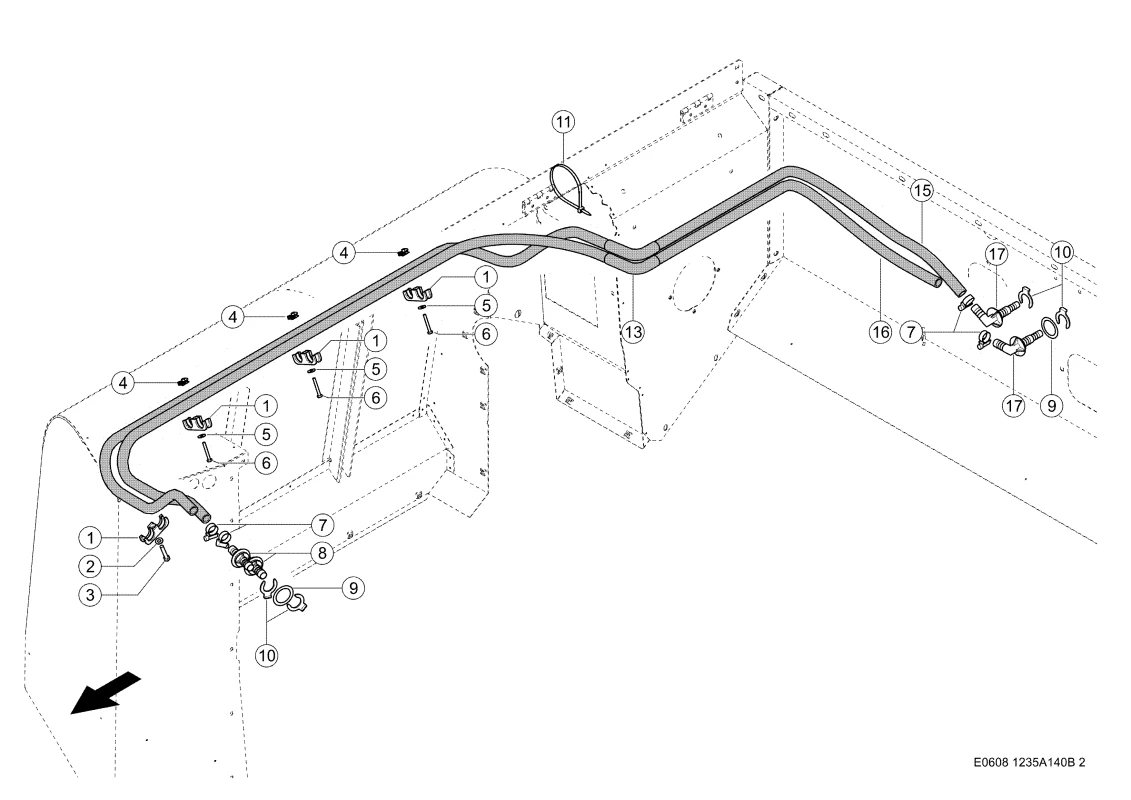

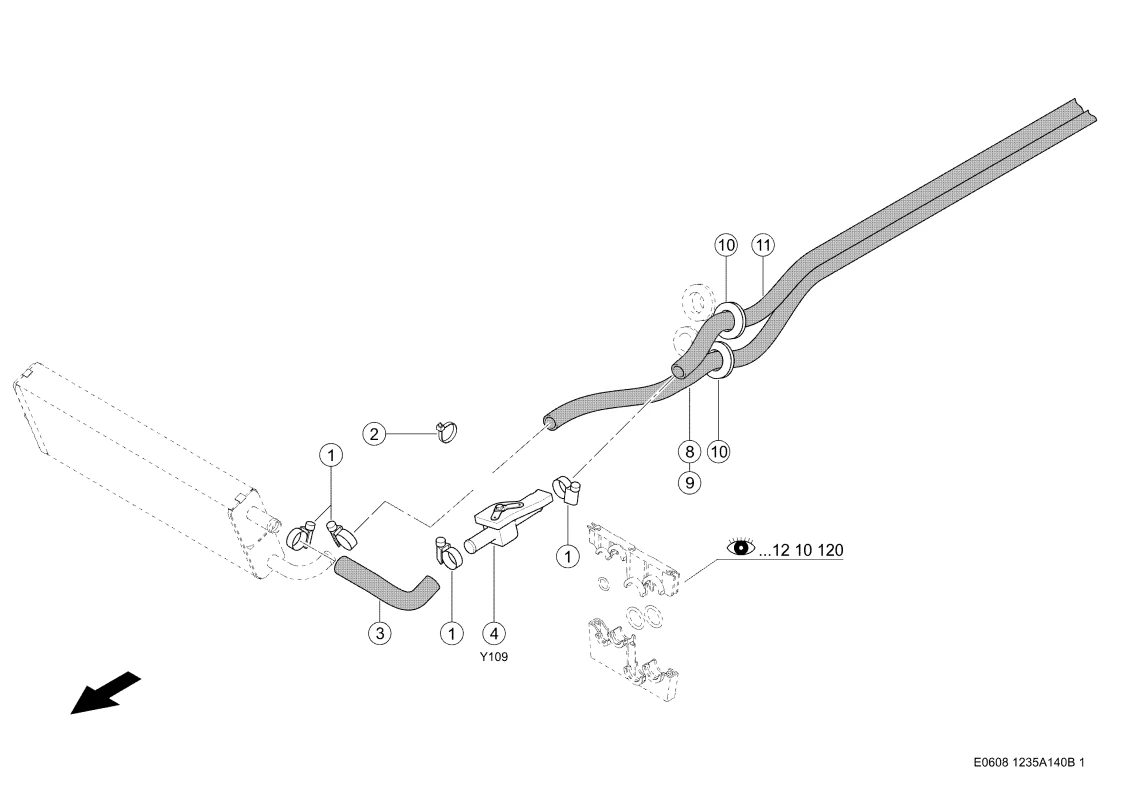

Линии отопления. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Линии отопления. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Хомут Сдвоенный 0005593950 |
| Ссылка на деталь | 0005593950 |
| Номер на схеме | 1 |
| Название детали | Зажим Шланговый 0004085543 |
| Ссылка на деталь | 0004085543 |
| Номер на схеме | 1 |
| Название детали | Хомутик Пружинный 0010474471 |
| Ссылка на деталь | 0010474471 |
| Номер на схеме | 1 |
| Название детали | Зажим Шланговый 0004085543 |
| Ссылка на деталь | 0004085543 |
| Номер на схеме | 2 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 2 |
| Название детали | Стяжка Кабельная 0002171570 |
| Ссылка на деталь | 0002171570 |
| Номер на схеме | 3 |
| Название детали | Болт 6-Гр. 0002373410 |
| Ссылка на деталь | 0002373410 |
| Номер на схеме | 3 |
| Название детали | Кусок Шланга 0005588960 |
| Ссылка на деталь | 0005588960 |
| Номер на схеме | 4 |
| Название детали | Клапан Регулир. 0006258800 |
| Ссылка на деталь | 0006258800 |
| Номер на схеме | 4 |
| Название детали | Гайка Д/Лист.мет. 7700068067 |
| Ссылка на деталь | 7700068067 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 6 |
| Название детали | Болт 6-Гр. 0002375531 |
| Ссылка на деталь | 0002375531 |
| Номер на схеме | 7 |
| Название детали | Зажим Шланговый 0002154082 |
| Ссылка на деталь | 0002154082 |
| Номер на схеме | 7 |
| Название детали | Зажим Шланговый 0002382673 |
| Ссылка на деталь | 0002382673 |
| Номер на схеме | 8 |
| Название детали | Патрубок 0005582011 |
| Ссылка на деталь | 0005582011 |
| Номер на схеме | 8 |
| Название детали | Шланг 0005598220 |
| Ссылка на деталь | 0005598220 |
| Номер на схеме | 8 |
| Название детали | Шланг 0027598760 |
| Ссылка на деталь | 0027598760 |
| Номер на схеме | 9 |
| Название детали | Наклейка 0005169840 |
| Ссылка на деталь | 0005169840 |
| Номер на схеме | 9 |
| Название детали | Труба Гофриров. 0002055900 |
| Ссылка на деталь | 0002055900 |
| Номер на схеме | 10 |
| Название детали | Провод 0006229320 |
| Ссылка на деталь | 0006229320 |
| Номер на схеме | 10 |
| Название детали | Зажим 0005582320 |
| Ссылка на деталь | 0005582320 |
| Номер на схеме | 11 |
| Название детали | Шланг 0005598281 |
| Ссылка на деталь | 0005598281 |
| Номер на схеме | 11 |
| Название детали | Стяжка Кабельная 0002113970 |
| Ссылка на деталь | 0002113970 |
| Номер на схеме | 13 |
| Название детали | Труба Гофриров. 0002055900 |
| Ссылка на деталь | 0002055900 |
| Номер на схеме | 15 |
| Название детали | Шланг 0005599890 |
| Ссылка на деталь | 0005599890 |
| Номер на схеме | 15 |
| Название детали | Шланг 0027583550 |
| Ссылка на деталь | 0027583550 |
| Номер на схеме | 15 |
| Название детали | Шланг 0027815810 |
| Ссылка на деталь | 0027815810 |
| Номер на схеме | 16 |
| Название детали | Шланг 0005599830 |
| Ссылка на деталь | 0005599830 |
| Номер на схеме | 16 |
| Название детали | Шланг 0027583530 |
| Ссылка на деталь | 0027583530 |
| Номер на схеме | 16 |
| Название детали | Шланг 0027815080 |
| Ссылка на деталь | 0027815080 |
| Номер на схеме | 17 |
| Название детали | Патрубок 0005369241 |
| Ссылка на деталь | 0005369241 |
