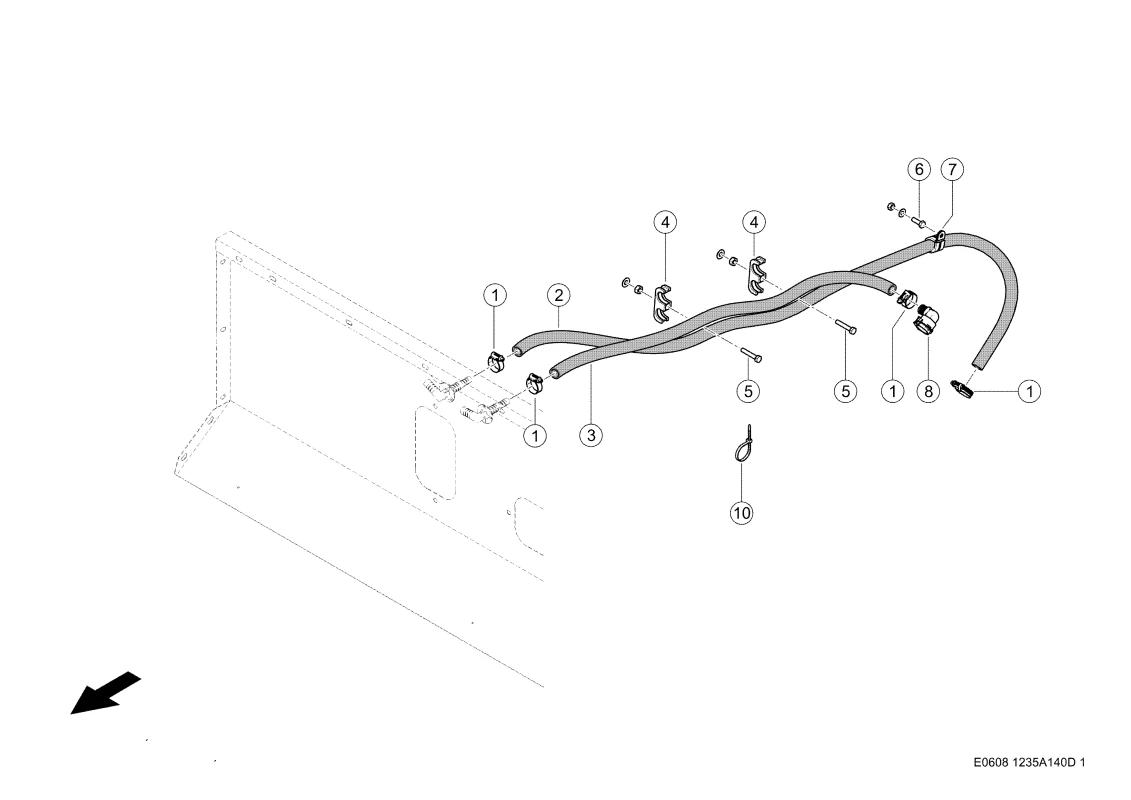

Линии отопления. Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999. Схема 3
Линии отопления. Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999. Схема 3
Описание
| Номер на схеме | 1 |
| Название детали | Зажим Шланговый 0002382673 |
| Ссылка на деталь | 0002382673 |
| Номер на схеме | 2 |
| Название детали | Шланг 0007738540 |
| Ссылка на деталь | 0007738540 |
| Номер на схеме | 2 |
| Название детали | Шланг 0027799810 |
| Ссылка на деталь | 0027799810 |
| Номер на схеме | 3 |
| Название детали | Шланг 0007738530 |
| Ссылка на деталь | 0007738530 |
| Номер на схеме | 3 |
| Название детали | Шланг 0027574770 |
| Ссылка на деталь | 0027574770 |
| Номер на схеме | 4 |
| Название детали | Хомут Сдвоенный 0005593950 |
| Ссылка на деталь | 0005593950 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002378540 |
| Ссылка на деталь | 0002378540 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 5 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 6 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 6 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 6 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 7 |
| Название детали | Крепежный Хомут 0002153940 |
| Ссылка на деталь | 0002153940 |
| Номер на схеме | 8 |
| Название детали | Соединитель 0002179170 |
| Ссылка на деталь | 0002179170 |
| Номер на схеме | 10 |
| Название детали | Стяжка Кабельная 0006895600 |
| Ссылка на деталь | 0006895600 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-440, Tucano-450 |
| Узел | Кабина, Линии отопления, Отопление кабины |
