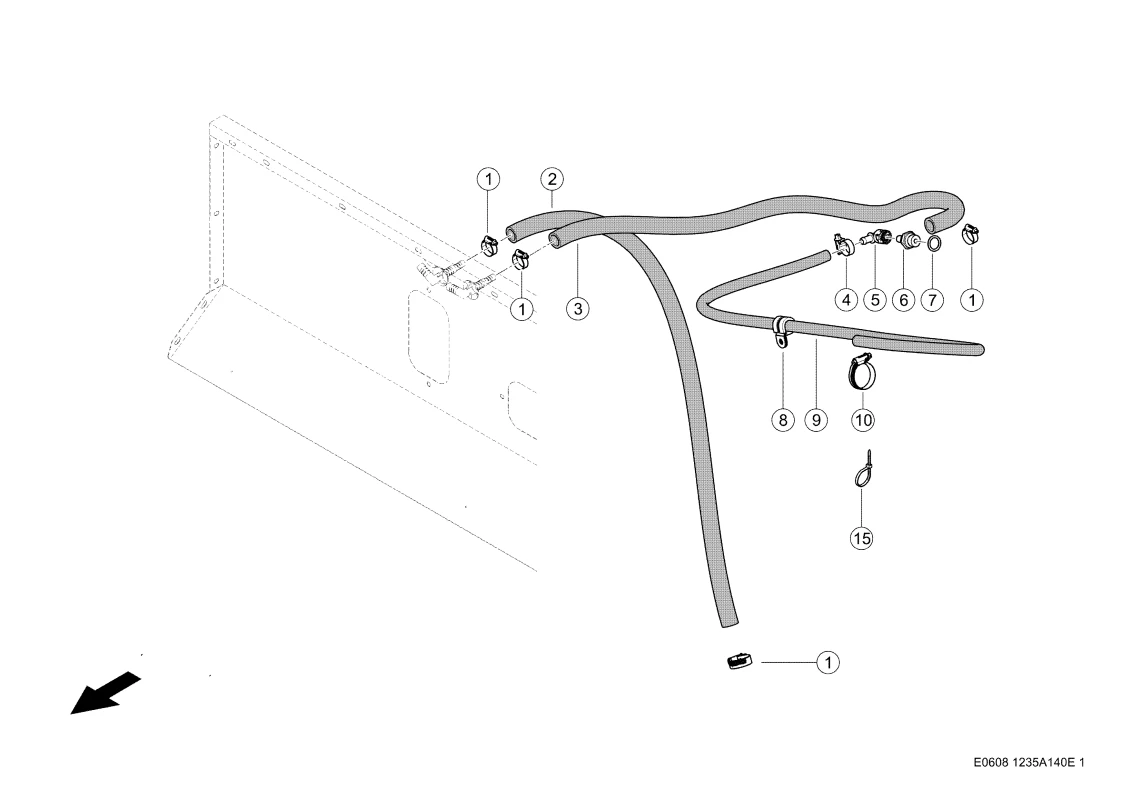

Линии отопления. Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999. Схема 4
Линии отопления. Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999. Схема 4
Описание
| Номер на схеме | 1 |
| Название детали | Зажим Шланговый 0002382673 |
| Ссылка на деталь | 0002382673 |
| Номер на схеме | 2 |
| Название детали | Шланг 0025992290 |
| Ссылка на деталь | 0025992290 |
| Номер на схеме | 2 |
| Название детали | Шланг 0027574800 |
| Ссылка на деталь | 0027574800 |
| Номер на схеме | 3 |
| Название детали | Колено Резиновое 0007919811 |
| Ссылка на деталь | 0007919811 |
| Номер на схеме | 4 |
| Название детали | Зажим Шланговый 0004085522 |
| Ссылка на деталь | 0004085522 |
| Номер на схеме | 5 |
| Название детали | Соединитель 0002179910 |
| Ссылка на деталь | 0002179910 |
| Номер на схеме | 6 |
| Название детали | Адаптер 0025990700 |
| Ссылка на деталь | 0025990700 |
| Номер на схеме | 7 |
| Название детали | Кольцо Уплотнительное 0006330310 |
| Ссылка на деталь | 0006330310 |
| Номер на схеме | 8 |
| Название детали | Хомут 0002156120 |
| Ссылка на деталь | 0002156120 |
| Номер на схеме | 9 |
| Название детали | Колено Резиновое 0001441510 |
| Ссылка на деталь | 0001441510 |
| Номер на схеме | 10 |
| Название детали | Зажим Шланговый 0004085583 |
| Ссылка на деталь | 0004085583 |
| Номер на схеме | 15 |
| Название детали | Стяжка Кабельная 0006895600 |
| Ссылка на деталь | 0006895600 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-440, Tucano-450 |
| Узел | Кабина, Линии отопления, Отопление кабины |
