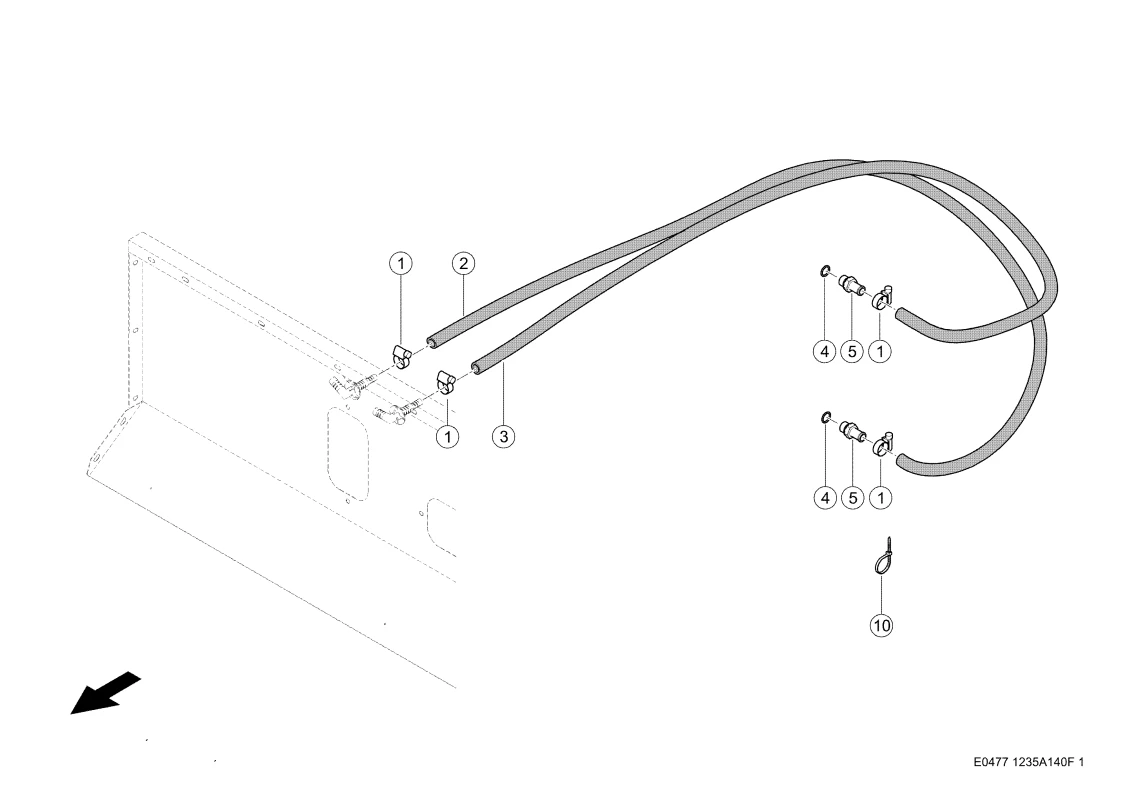

Линии отопления. Запчасти для комбайнов tucano 580-570 № машины l0700011 — l0799999. Схема 5
Линии отопления. Запчасти для комбайнов tucano 580-570 № машины l0700011 — l0799999. Схема 5
Артикул: 122778976
Категории: Запчасти к комбайнам Claas Tucano, Запчасти к сельскохозяйственной технике Claas, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Зажим Шланговый 0002154082 |
Ссылка на деталь | 0002154082 |
Номер на схеме | 2 |
Название детали | Шланг 0007731350 |
Ссылка на деталь | 0007731350 |
Номер на схеме | 3 |
Название детали | Шланг 0007731350 |
Ссылка на деталь | 0007731350 |
Номер на схеме | 4 |
Название детали | Кольцо Уплотнит. 0002386771 |
Ссылка на деталь | 0002386771 |
Номер на схеме | 5 |
Название детали | Адаптер 0007981360 |
Ссылка на деталь | 0007981360 |
Номер на схеме | 10 |
Название детали | Стяжка Кабельная 0006895600 |
Ссылка на деталь | 0006895600 |
Детали
Производитель | Claas |
---|---|
Совместимая модель | Tucano-570, Tucano-580 |
Узел | Кабина, Линии отопления, Отопление кабины |
