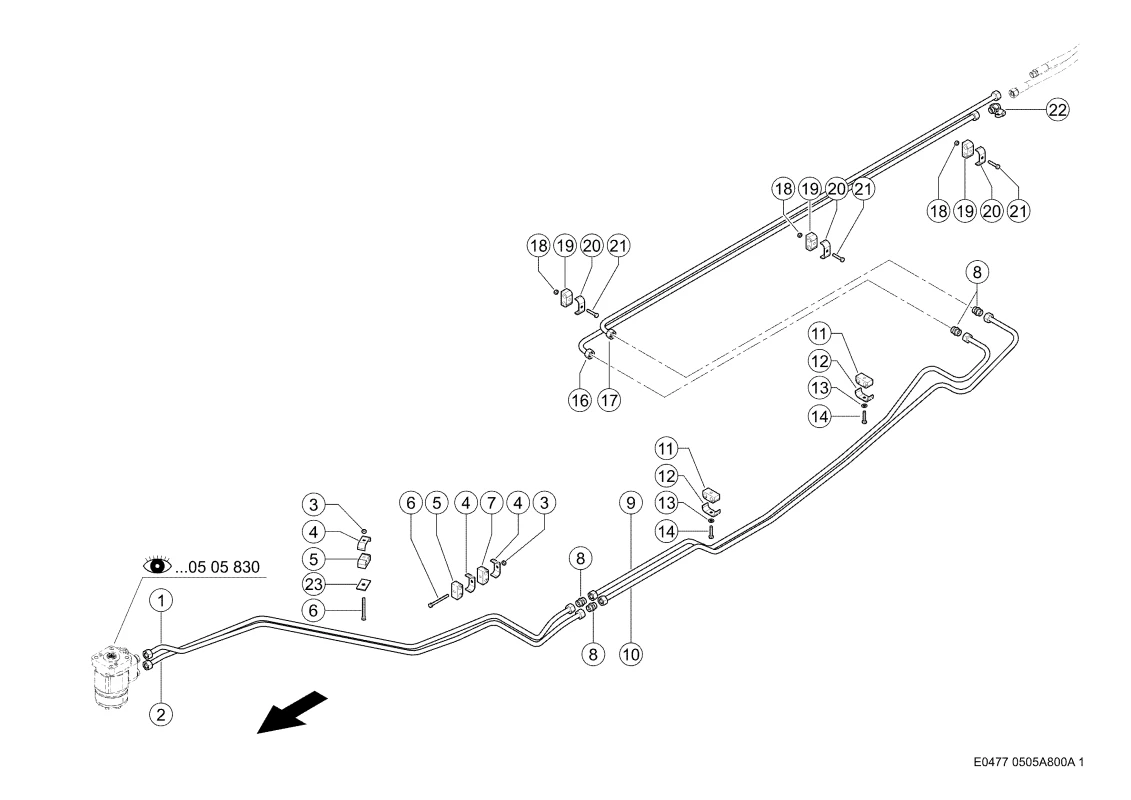

Линии рулевого управления. Запчасти для комбайнов tucano 580-570 № машины l1700011 — l1799999
Линии рулевого управления. Запчасти для комбайнов tucano 580-570 № машины l1700011 — l1799999
Описание
| Номер на схеме | 1 |
| Название детали | Труба 0007473460 |
| Ссылка на деталь | 0007473460 |
| Номер на схеме | 1 |
| Название детали | Соединение Резьб. 0002181490 |
| Ссылка на деталь | 0002181490 |
| Номер на схеме | 1 |
| Название детали | Труба 0023117301 |
| Ссылка на деталь | 0023117301 |
| Номер на схеме | 2 |
| Название детали | Труба 0007473481 |
| Ссылка на деталь | 0007473481 |
| Номер на схеме | 2 |
| Название детали | Шланг 0023120310 |
| Ссылка на деталь | 0023120310 |
| Номер на схеме | 2 |
| Название детали | Труба 0023117322 |
| Ссылка на деталь | 0023117322 |
| Номер на схеме | 3 |
| Название детали | Крепежный Хомут 0002153940 |
| Ссылка на деталь | 0002153940 |
| Номер на схеме | 3 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 3 |
| Название детали | Штуцер 0002157630 |
| Ссылка на деталь | 0002157630 |
| Номер на схеме | 4 |
| Название детали | Труба 0023117282 |
| Ссылка на деталь | 0023117282 |
| Номер на схеме | 4 |
| Название детали | Скоба Крепежная 0006722090 |
| Ссылка на деталь | 0006722090 |
| Номер на схеме | 4 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 5 |
| Название детали | Опорна Резиновая 0006836590 |
| Ссылка на деталь | 0006836590 |
| Номер на схеме | 5 |
| Название детали | Труба 0023117262 |
| Ссылка на деталь | 0023117262 |
| Номер на схеме | 5 |
| Название детали | Хомут Сдвоенный 0006836610 |
| Ссылка на деталь | 0006836610 |
| Номер на схеме | 6 |
| Название детали | Опорна Резиновая 0006836600 |
| Ссылка на деталь | 0006836600 |
| Номер на схеме | 6 |
| Название детали | Болт 6-Гр. 0002374520 |
| Ссылка на деталь | 0002374520 |
| Номер на схеме | 6 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 7 |
| Название детали | Опорна Резиновая 0006071100 |
| Ссылка на деталь | 0006071100 |
| Номер на схеме | 7 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 7 |
| Название детали | Шланг 0006890280 |
| Ссылка на деталь | 0006890280 |
| Номер на схеме | 8 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 8 |
| Название детали | Опорна Резиновая 0006978070 |
| Ссылка на деталь | 0006978070 |
| Номер на схеме | 8 |
| Название детали | Штуцер 0002384000 |
| Ссылка на деталь | 0002384000 |
| Номер на схеме | 9 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 9 |
| Название детали | Труба 0023123760 |
| Ссылка на деталь | 0023123760 |
| Номер на схеме | 9 |
| Название детали | Опорна Резиновая 0006978120 |
| Ссылка на деталь | 0006978120 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002381250 |
| Ссылка на деталь | 0002381250 |
| Номер на схеме | 10 |
| Название детали | Труба 0023123740 |
| Ссылка на деталь | 0023123740 |
| Номер на схеме | 10 |
| Название детали | Хомут Сдвоенный 0006836610 |
| Ссылка на деталь | 0006836610 |
| Номер на схеме | 11 |
| Название детали | Опорна Резиновая 0006836590 |
| Ссылка на деталь | 0006836590 |
| Номер на схеме | 11 |
| Название детали | Болт 6-Гр. 0002380920 |
| Ссылка на деталь | 0002380920 |
| Номер на схеме | 11 |
| Название детали | Крепежный Хомут 0002153940 |
| Ссылка на деталь | 0002153940 |
| Номер на схеме | 12 |
| Название детали | Скоба Крепежная 0006722090 |
| Ссылка на деталь | 0006722090 |
| Номер на схеме | 12 |
| Название детали | Держатель 0007473360 |
| Ссылка на деталь | 0007473360 |
| Номер на схеме | 12 |
| Название детали | Болт 6-Гр. 0002355210 |
| Ссылка на деталь | 0002355210 |
| Номер на схеме | 13 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 13 |
| Название детали | Штуцер 0002157630 |
| Ссылка на деталь | 0002157630 |
| Номер на схеме | 14 |
| Название детали | Труба 0023116822 |
| Ссылка на деталь | 0023116822 |
| Номер на схеме | 14 |
| Название детали | Болт 6-Гр. 0002381250 |
| Ссылка на деталь | 0002381250 |
| Номер на схеме | 15 |
| Название детали | Пластина Упорная 0006562550 |
| Ссылка на деталь | 0006562550 |
| Номер на схеме | 16 |
| Название детали | Труба 0023123600 |
| Ссылка на деталь | 0023123600 |
| Номер на схеме | 17 |
| Название детали | Труба 0023123600 |
| Ссылка на деталь | 0023123600 |
| Номер на схеме | 18 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 19 |
| Название детали | Опорна Резиновая 0006836590 |
| Ссылка на деталь | 0006836590 |
| Номер на схеме | 20 |
| Название детали | Скоба Крепежная 0006722090 |
| Ссылка на деталь | 0006722090 |
| Номер на схеме | 21 |
| Название детали | Болт 6-Гр. 0002381250 |
| Ссылка на деталь | 0002381250 |
| Номер на схеме | 22 |
| Название детали | Измерительный Штуцер 0000690280 |
| Ссылка на деталь | 0000690280 |
| Номер на схеме | 23 |
| Название детали | Пластина Упорная 0006562550 |
| Ссылка на деталь | 0006562550 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Линии рулевого управления, Рулевое Управление |
