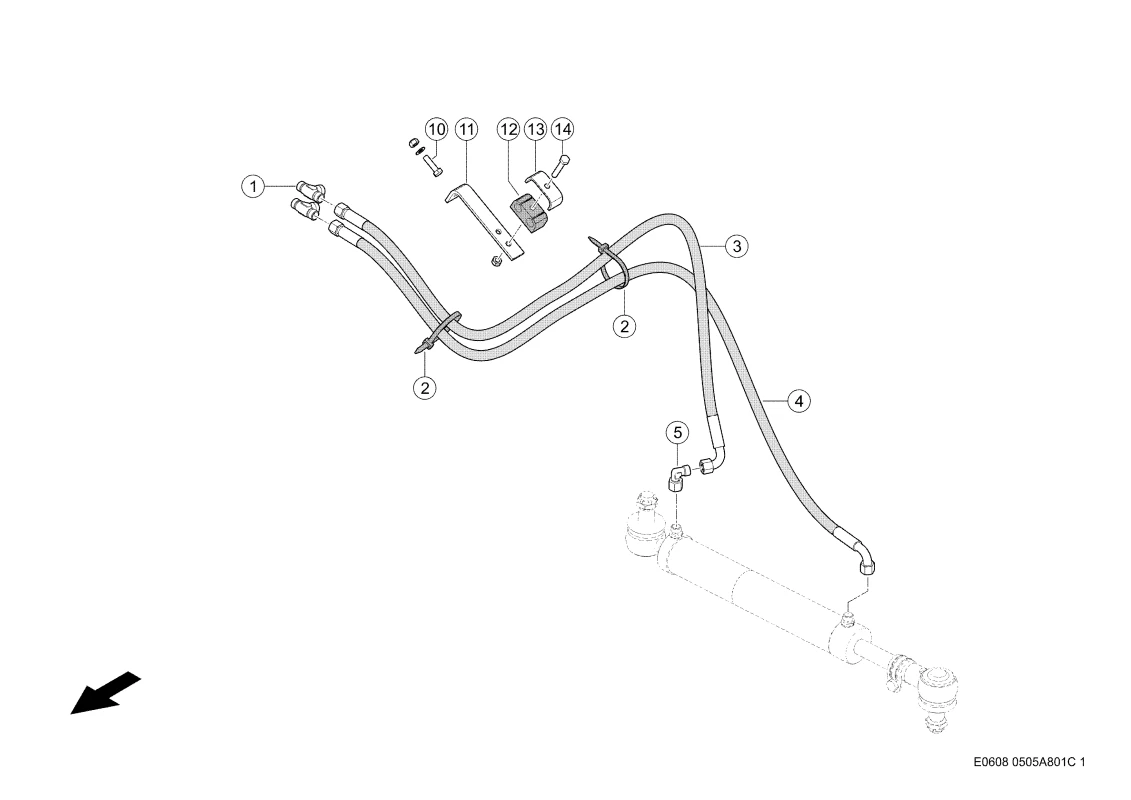

Линии цилиндра рулевого управления. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 2
Линии цилиндра рулевого управления. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 2
Описание
| Номер на схеме | 1 |
| Название детали | Штуцер Редукц. 0002163760 |
| Ссылка на деталь | 0002163760 |
| Номер на схеме | 2 |
| Название детали | Стяжка Кабельная 0006977980 |
| Ссылка на деталь | 0006977980 |
| Номер на схеме | 3 |
| Название детали | Шланг 0007387470 |
| Ссылка на деталь | 0007387470 |
| Номер на схеме | 3 |
| Название детали | Кольцо Уплотнит. 0002114360 |
| Ссылка на деталь | 0002114360 |
| Номер на схеме | 4 |
| Название детали | Шланг 0008456300 |
| Ссылка на деталь | 0008456300 |
| Номер на схеме | 4 |
| Название детали | Кольцо Уплотнит. 0002114360 |
| Ссылка на деталь | 0002114360 |
| Номер на схеме | 5 |
| Название детали | Соединение М-Обр. 0002386930 |
| Ссылка на деталь | 0002386930 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002373700 |
| Ссылка на деталь | 0002373700 |
| Номер на схеме | 10 |
| Название детали | Шайба 0002368260 |
| Ссылка на деталь | 0002368260 |
| Номер на схеме | 10 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 11 |
| Название детали | Уголок Опорный 0006895710 |
| Ссылка на деталь | 0006895710 |
| Номер на схеме | 12 |
| Название детали | Опорна Резиновая 0006836590 |
| Ссылка на деталь | 0006836590 |
| Номер на схеме | 13 |
| Название детали | Скоба Крепежная 0006722090 |
| Ссылка на деталь | 0006722090 |
| Номер на схеме | 14 |
| Название детали | Болт 6-Гр. 0002373410 |
| Ссылка на деталь | 0002373410 |
| Номер на схеме | 14 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
