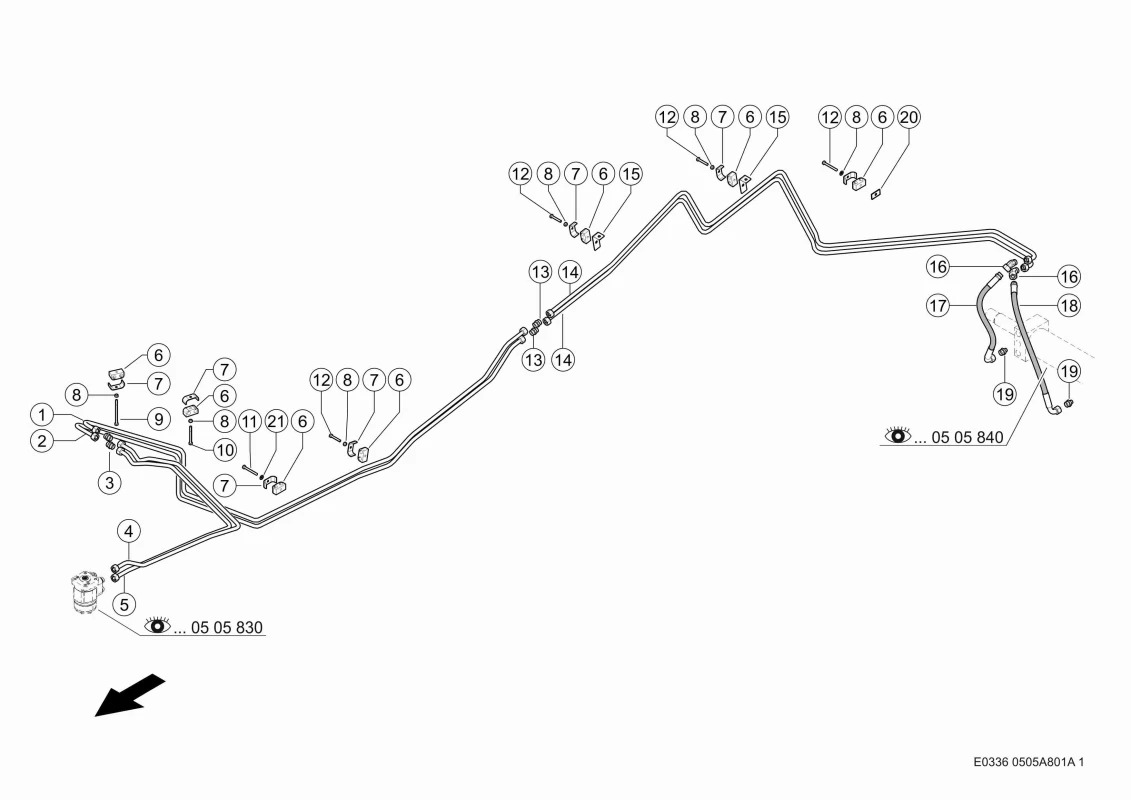

Линии цилиндра рулевого управления. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Линии цилиндра рулевого управления. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Описание
| Номер на схеме | 1 |
| Название детали | Труба 0023117301 |
| Ссылка на деталь | 0023117301 |
| Номер на схеме | 1 |
| Название детали | Труба 0023124880 |
| Ссылка на деталь | 0023124880 |
| Номер на схеме | 2 |
| Название детали | Труба 0023117322 |
| Ссылка на деталь | 0023117322 |
| Номер на схеме | 2 |
| Название детали | Труба 0023124860 |
| Ссылка на деталь | 0023124860 |
| Номер на схеме | 3 |
| Название детали | Штуцер 0002157630 |
| Ссылка на деталь | 0002157630 |
| Номер на схеме | 3 |
| Название детали | Штуцер 0002384000 |
| Ссылка на деталь | 0002384000 |
| Номер на схеме | 4 |
| Название детали | Труба 0023117282 |
| Ссылка на деталь | 0023117282 |
| Номер на схеме | 4 |
| Название детали | Труба 0023124920 |
| Ссылка на деталь | 0023124920 |
| Номер на схеме | 5 |
| Название детали | Труба 0023117262 |
| Ссылка на деталь | 0023117262 |
| Номер на схеме | 5 |
| Название детали | Труба 0023124940 |
| Ссылка на деталь | 0023124940 |
| Номер на схеме | 6 |
| Название детали | Опорна Резиновая 0006978070 |
| Ссылка на деталь | 0006978070 |
| Номер на схеме | 6 |
| Название детали | Опорна Резиновая 0006836590 |
| Ссылка на деталь | 0006836590 |
| Номер на схеме | 7 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 7 |
| Название детали | Скоба Крепежная 0006722090 |
| Ссылка на деталь | 0006722090 |
| Номер на схеме | 8 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 9 |
| Название детали | Винт 6-Гр. 0002390270 |
| Ссылка на деталь | 0002390270 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002355250 |
| Ссылка на деталь | 0002355250 |
| Номер на схеме | 11 |
| Название детали | Болт 6-Гр. 0002380920 |
| Ссылка на деталь | 0002380920 |
| Номер на схеме | 12 |
| Название детали | Болт 6-Гр. 0002381250 |
| Ссылка на деталь | 0002381250 |
| Номер на схеме | 12 |
| Название детали | Болт 6-Гр. 0002442230 |
| Ссылка на деталь | 0002442230 |
| Номер на схеме | 13 |
| Название детали | Штуцер 0002157630 |
| Ссылка на деталь | 0002157630 |
| Номер на схеме | 13 |
| Название детали | Штуцер 0002384000 |
| Ссылка на деталь | 0002384000 |
| Номер на схеме | 14 |
| Название детали | Труба 0023116822 |
| Ссылка на деталь | 0023116822 |
| Номер на схеме | 14 |
| Название детали | Труба 0007474441 |
| Ссылка на деталь | 0007474441 |
| Номер на схеме | 15 |
| Название детали | Держатель 0007473360 |
| Ссылка на деталь | 0007473360 |
| Номер на схеме | 16 |
| Название детали | Соединение М-Обр. 0002171660 |
| Ссылка на деталь | 0002171660 |
| Номер на схеме | 16 |
| Название детали | Штуцер 0002157630 |
| Ссылка на деталь | 0002157630 |
| Номер на схеме | 16 |
| Название детали | Штуцер 0002390740 |
| Ссылка на деталь | 0002390740 |
| Номер на схеме | 17 |
| Название детали | Шланг 0007720130 |
| Ссылка на деталь | 0007720130 |
| Номер на схеме | 17 |
| Название детали | Шланг Соединит. 0000690590 |
| Ссылка на деталь | 0000690590 |
| Номер на схеме | 17 |
| Название детали | Шланг 0023116860 |
| Ссылка на деталь | 0023116860 |
| Номер на схеме | 17 |
| Название детали | Гидрошланг 0013012090 |
| Ссылка на деталь | 0013012090 |
| Номер на схеме | 18 |
| Название детали | Шланг 0007720130 |
| Ссылка на деталь | 0007720130 |
| Номер на схеме | 18 |
| Название детали | Шланг Соединит. 0000690590 |
| Ссылка на деталь | 0000690590 |
| Номер на схеме | 18 |
| Название детали | Шланг 0013068190 |
| Ссылка на деталь | 0013068190 |
| Номер на схеме | 18 |
| Название детали | Шланг Соединит. 0023124280 |
| Ссылка на деталь | 0023124280 |
| Номер на схеме | 19 |
| Название детали | Штуцер Резьбовой 0002159180 |
| Ссылка на деталь | 0002159180 |
| Номер на схеме | 19 |
| Название детали | Штуцер Резьбовой 0002161700 |
| Ссылка на деталь | 0002161700 |
| Номер на схеме | 19 |
| Название детали | Штуцер Резьбовой 0002159190 |
| Ссылка на деталь | 0002159190 |
| Номер на схеме | 19 |
| Название детали | Штуцер Резьбовой 0002159190 |
| Ссылка на деталь | 0002159190 |
| Номер на схеме | 20 |
| Название детали | Пластина Упорная 0006562550 |
| Ссылка на деталь | 0006562550 |
| Номер на схеме | 21 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел |
