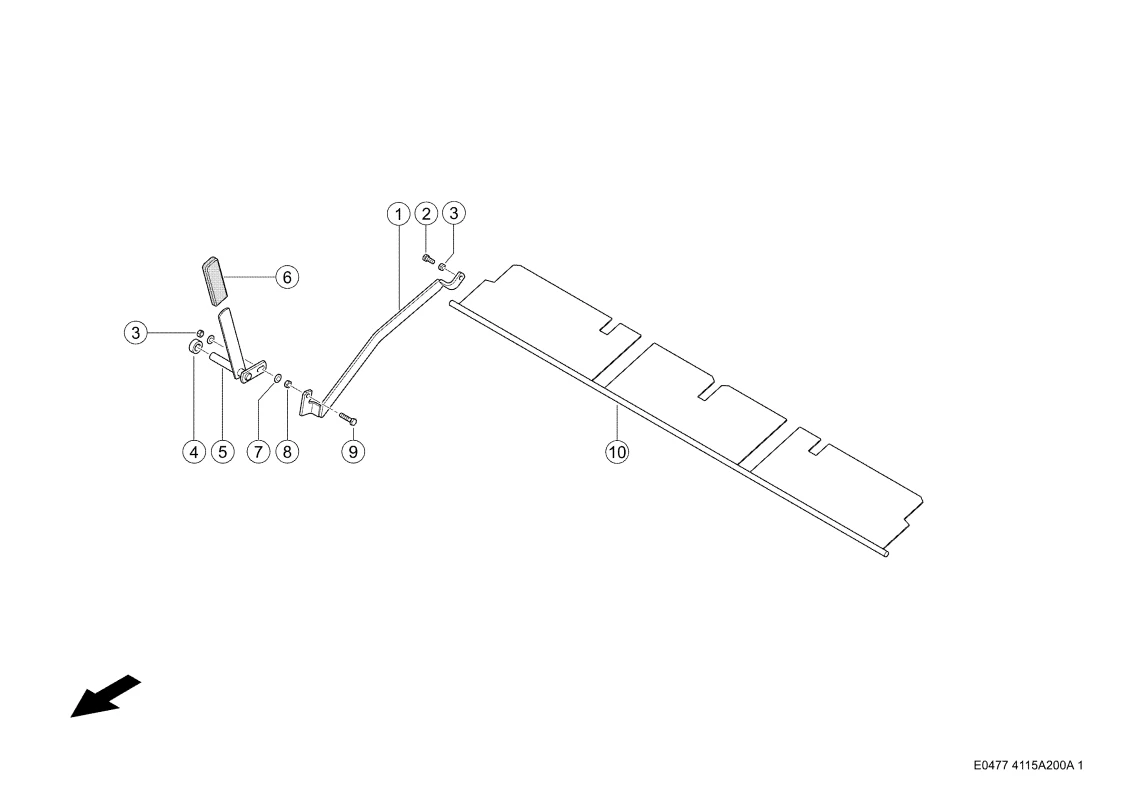

Листы для удаления остей. Запчасти комбайнов tucano 580-570 № машины l1700011 – l1799999
Листы для удаления остей. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999
Артикул: 124376184 Категории: Запчасти к комбайнам Claas Tucano, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Стойка 0005530780 |
Ссылка на деталь | 0005530780 |
Номер на схеме | 2 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 3 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 4 |
Название детали | Кольцо Установ. 0007107641 |
Ссылка на деталь | 0007107641 |
Номер на схеме | 5 |
Название детали | Рычаг Установ. 0007548721 |
Ссылка на деталь | 0007548721 |
Номер на схеме | 6 |
Название детали | Рукоятка 0006262350 |
Ссылка на деталь | 0006262350 |
Номер на схеме | 7 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 8 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 9 |
Название детали | Болт 6-Гр. 0002362130 |
Ссылка на деталь | 0002362130 |
Номер на схеме | 10 |
Название детали | Щиток 0005528641 |
Ссылка на деталь | 0005528641 |
