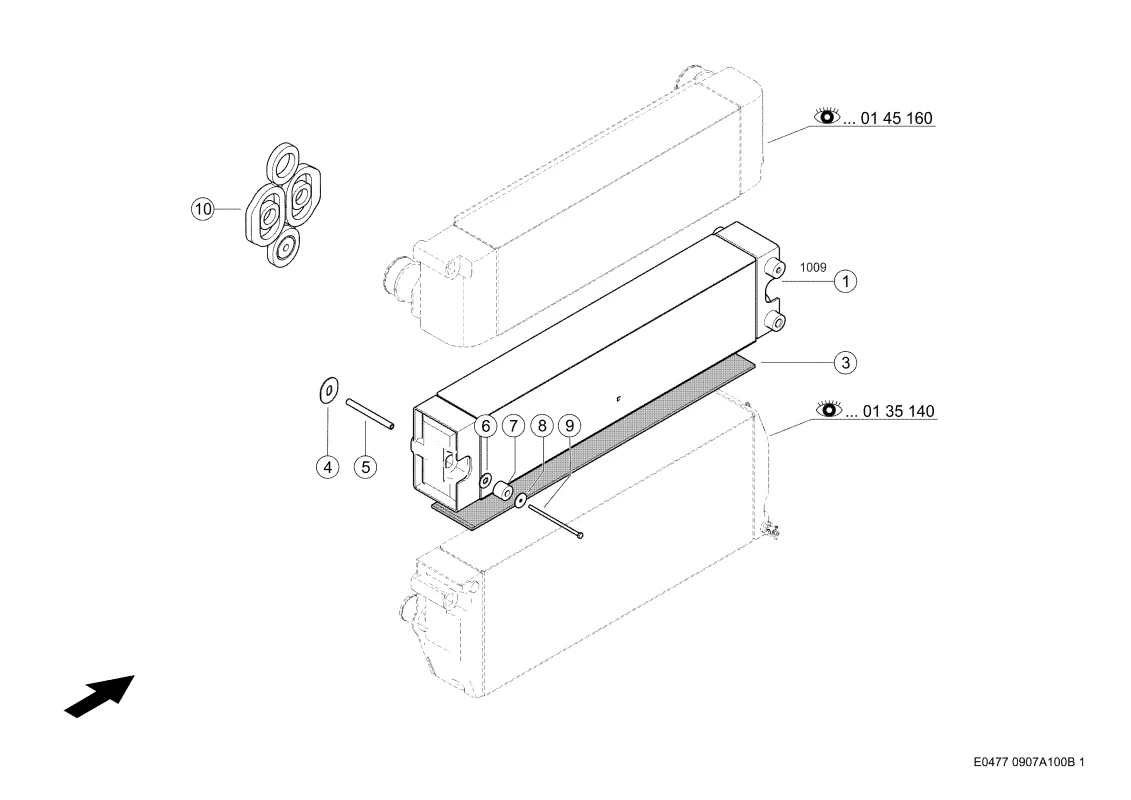

Масляный радиатор. Запчасти для комбайнов tucano 580-570 № машины l0700011 — l0799999. Схема 1
Масляный радиатор. Запчасти для комбайнов tucano 580-570 № машины l0700011 — l0799999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Радиатор Масляный 0007999441 |
| Ссылка на деталь | 0007999441 |
| Номер на схеме | 3 |
| Название детали | Пластина Подкладная 0007990640 |
| Ссылка на деталь | 0007990640 |
| Номер на схеме | 4 |
| Название детали | Диск 0001420270 |
| Ссылка на деталь | 0001420270 |
| Номер на схеме | 5 |
| Название детали | Втулка Распорная 0001420900 |
| Ссылка на деталь | 0001420900 |
| Номер на схеме | 6 |
| Название детали | Шайба 0002380110 |
| Ссылка на деталь | 0002380110 |
| Номер на схеме | 7 |
| Название детали | Рессора Резиновая 0001420260 |
| Ссылка на деталь | 0001420260 |
| Номер на схеме | 8 |
| Название детали | Шайба 0002368290 |
| Ссылка на деталь | 0002368290 |
| Номер на схеме | 9 |
| Название детали | Болт 6-Гр. 0002152830 |
| Ссылка на деталь | 0002152830 |
| Номер на схеме | 10 |
| Название детали | Уплотн.радиатора 0007990721 |
| Ссылка на деталь | 0007990721 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Гидравлика, Масляный радиатор, Масляный Радиатор Гидравлики |
