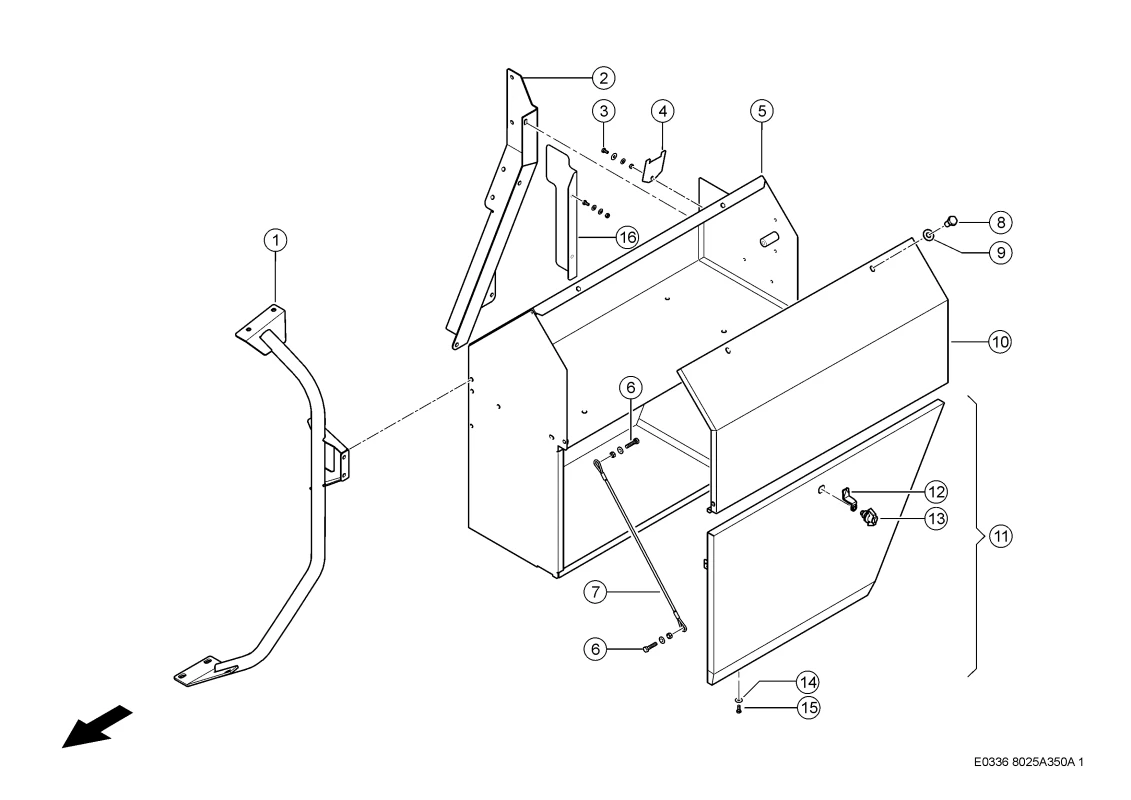

Место для вещей. Запчасти комбайнов tucano 580-570 № машины c3800011 — c3899999
Место для вещей. Запчасти для комбайнов tucano 580-570 № машины c3800011 — c3899999
Описание
| Номер на схеме | 1 |
| Название детали | Опора 0007042731 |
| Ссылка на деталь | 0007042731 |
| Номер на схеме | 2 |
| Название детали | Фасонка Жёсткости 0007042782 |
| Ссылка на деталь | 0007042782 |
| Номер на схеме | 3 |
| Название детали | Болт 6-Гр. 0002374640 |
| Ссылка на деталь | 0002374640 |
| Номер на схеме | 3 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 3 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 3 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 4 |
| Название детали | Щиток 0018008581 |
| Ссылка на деталь | 0018008581 |
| Номер на схеме | 5 |
| Название детали | Ящик 0007042952 |
| Ссылка на деталь | 0007042952 |
| Номер на схеме | 6 |
| Название детали | Болт 6-Гр. 0002381250 |
| Ссылка на деталь | 0002381250 |
| Номер на схеме | 6 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 6 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 7 |
| Название детали | Трос Стальной 0007942150 |
| Ссылка на деталь | 0007942150 |
| Номер на схеме | 8 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 9 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 10 |
| Название детали | Крышка 0005480833 |
| Ссылка на деталь | 0005480833 |
| Номер на схеме | 11 |
| Название детали | Дверка Смонт. 0005480790 |
| Ссылка на деталь | 0005480790 |
| Номер на схеме | 11 |
| Название детали | Профиль Уплотн. 0002056880 |
| Ссылка на деталь | 0002056880 |
| Номер на схеме | 12 |
| Название детали | Язычок 0007828530 |
| Ссылка на деталь | 0007828530 |
| Номер на схеме | 13 |
| Название детали | Заглушка 0007828510 |
| Ссылка на деталь | 0007828510 |
| Номер на схеме | 14 |
| Название детали | Болт 6-Гр. 0002374650 |
| Ссылка на деталь | 0002374650 |
| Номер на схеме | 15 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 16 |
| Название детали | Щиток 0023127640 |
| Ссылка на деталь | 0023127640 |
| Номер на схеме | 17 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 17 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 17 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Место для вещей, Навесные детали / пневматика, Облицовка / кожухи |
